BML-M0
-I
-A
Corpo di misura a nastro magnetico – sistema di misura della corsa con codifica
magnetica incrementale
4
Montaggio (continua)
4.3
Fissaggio del corpo di misura su una
superficie piana
Rispettare l'allineamento del corpo di misura
rispetto alla testa sensore!
1. Incidere il bordo di battuta del corpo di misura sulla
parte macchina (Fig. 4-4, A).
2. Rimuovere accuratamente olio, grasso, polvere ecc.
dalla superficie di fissaggio del corpo di misura (p. es.
con alcol per pulizia rapida) e lasciarla asciugare
completamente.
3. Nel corpo di misura con punto di riferimento identificare
l'estremità posteriore e anteriore: il primo punto di
riferimento è contrassegnato visivamente e si trova sul
lato destro del corpo di misura in una propria traccia
(Fig. Fig. 4-1). Questo può essere identificato anche
con una scheda passo polare.
Affinché il sistema funzioni, la traccia di riferimento del
corpo di misura deve essere sul lato destro della testa
sensore (vedere Fig. 4-4).
Con corpo di misura senza punto di riferimento non
occorre l'allineamento davanti-dietro.
4. Rimuovere il film di protezione adesivo all'estremità
posteriore del corpo di misura (Fig. 4-4, B), allineare il
corpo di misura e incollarlo leggermente (Fig. 4-4, C).
5. Rimuovere un altro pezzo di film di protezione adesivo
(Fig. 4-4, D), allineare il corpo di misura e premere
leggermente con la mano (Fig. 4-4, E).
6. Non appena l'intero corpo di misura è incollato,
verificare il corretto allineamento e premerlo
leggermente con la mano.
ATTENZIONE
Attrezzi e materiali magnetici
L'esercizio di pressione sul corpo di misura con attrezzi
pesanti e l'impiego di materiali magnetici può provocare
danni alla superficie magnetica.
► Esercitare pressione manuale o con attrezzi leggeri.
► Non utilizzare nessun materiale magnetico.
7. Fissare le estremità del corpo di misura (vedere
Fig. 4-5).
8. Opzione: Per proteggere il corpo di misura da effetti
chimici e meccanici, incollare il nastro di copertura in
acciaio inox (vedere capitolo 4.5).
10
italiano
_
-...
C
B
Lato
destro
E
E
E

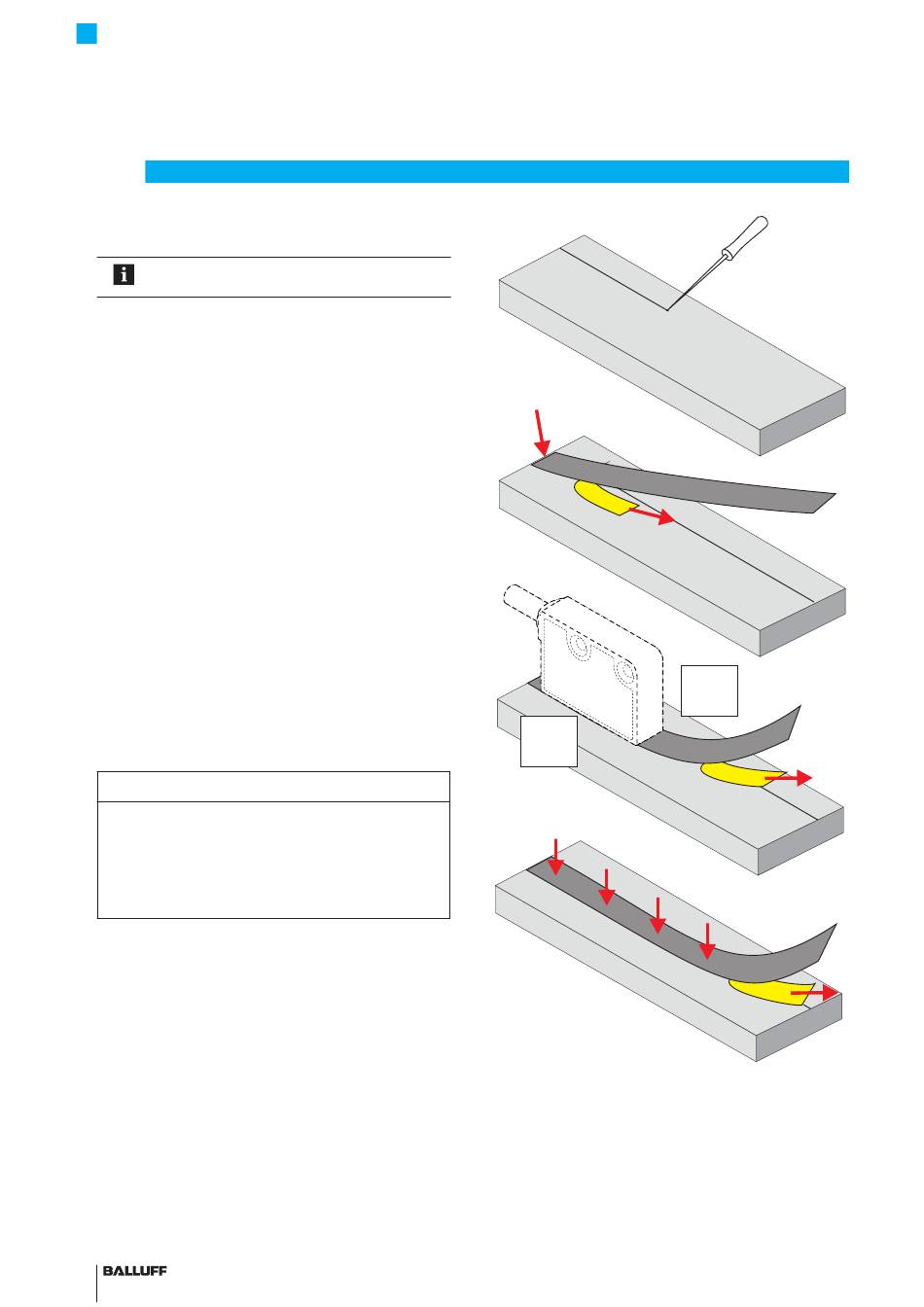

Fig. 4-4:

Fissaggio del corpo di misura su una superficie piana

A
Lato
sinistro
D
E
D
