BML-M0 -I -A
Magnetband-Maßkörper – inkrementell-magnetkodiertes Wegmesssystem
4
Einbau
4.1 Magnetband-Maßkörper befestigen
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Maßkör-
pers beeinträchtigen und zu Beschädigungen führen.
► Magnetisierte Teile vom Maßkörper fernhalten, damit
keine Fehlerstellen entstehen, die zu Linearitätsab-
weichungen führen.
► Den Maßkörper parallel zur Verfahrstrecke und
vollkommen plan auf der Montagefläche anbringen.
Wellig oder schräg aufgeklebte Maßkörper beein-
trächtigen die Messgenauigkeit.
► Den Maßkörper bei der Montage auf keinen Fall
dehnen oder stauchen, sonst entstehen Linearitäts-
abweichungen.
► Ein angeklebter Maßkörper soll nicht wieder (auch
nicht teilweise) entfernt werden. An der Abzugsstelle
sind starke Linearitätsabweichungen zu erwarten.
Beim Befestigen des Maßkörpers ist zu beachten:
– Für die optimale Verklebung wird eine Umgebungstem-
peratur von 0 bis 40 °C empfohlen.
– Bei Maßkörper mit Referenzspur ist das hintere Ende
(Beginn der Messstrecke) und das vordere Ende (Ende
der Messstrecke) zu identifizieren, damit der Maßkörper
passend zum Sensorkopf montiert wird. Der erste
Referenzpunkt ist optisch markiert (siehe Bild 4-1).
– Die Befestigungsfläche für den Maßkörper gründlich
von Öl, Fett, Staub usw. reinigen (z. B. mit Schnellreini-
gungsalkohol) und vollständig trocknen lassen.
Zählrichtung
–
hinten
Verfahrrichtung vorwärts
(Signal A und B)

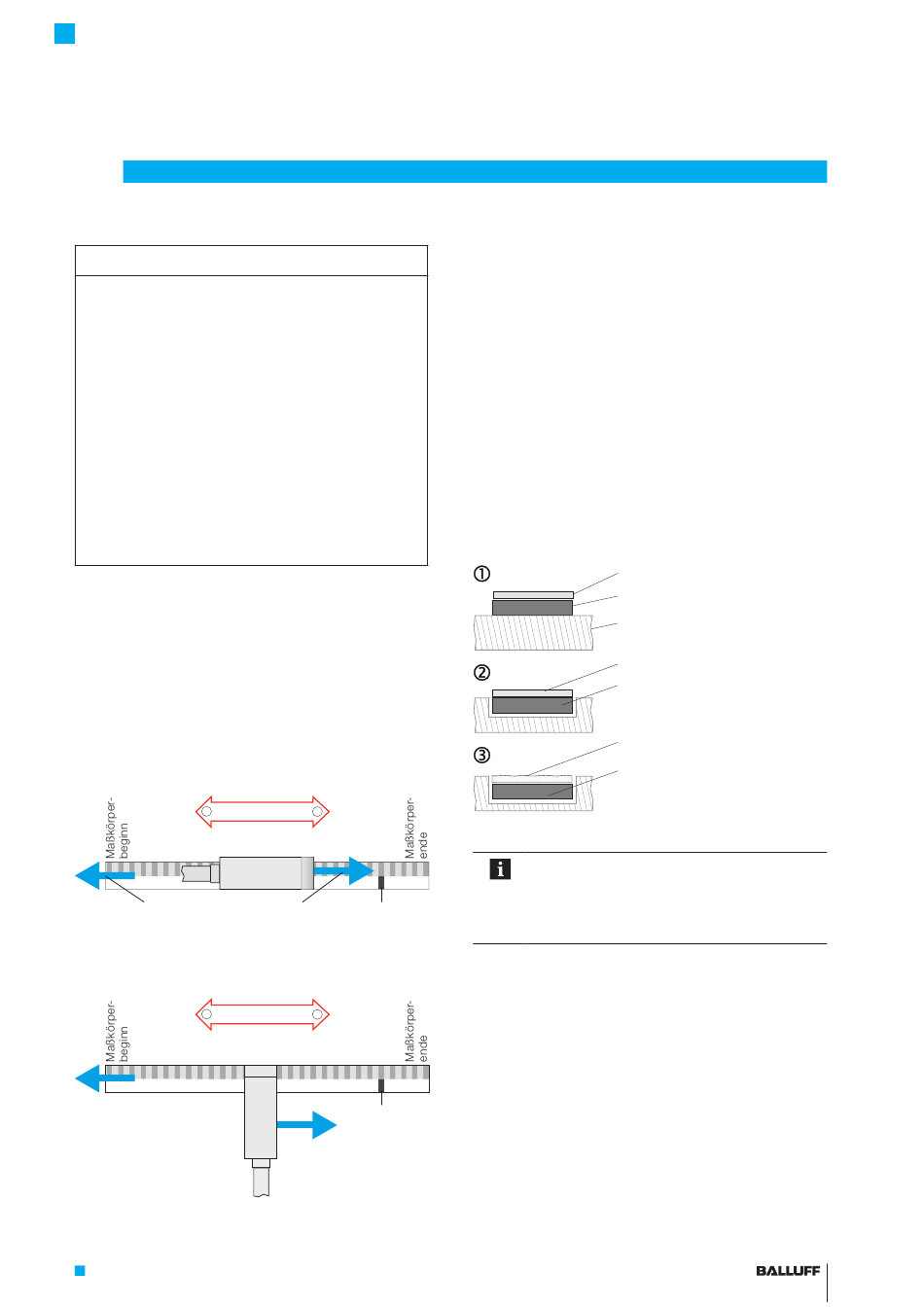

Bild 4-1: BML-Sensorkopf mit Anfahrrichtung längs
Zählrichtung
–
vorne
links
hinten
Bild 4-2: BML-Sensorkopf mit Anfahrrichtung quer
www.balluff.com
-...
+
links
vorne
rechts
Referenzpunkt
+
rechts
Referenzpunkt
4.2 Montagemöglichkeiten
Montage Top
Bei normalen Umgebungsbedingungen den Maßkörper auf
eine ebene Oberfläche aufkleben. Optional das Abdeck-
band zum Schutz aufkleben (siehe Bild 4-3, Pos. 1).
Montage bündig
Bei rauen Umgebungsbedingungen den Maßkörper voll-
ständig in einer Nut einbetten, so dass er nicht an der
Oberfläche herausragt. Optional das Abdeckband aufkle-
ben (siehe Bild 4-3, Pos. 2).
Montage bündig mit Verguss
Bei extremen Umgebungsbedingungen den Maßkörper
vollständig in einer etwas tieferen Nut einbetten und mit
nichtmagnetischem Material vergießen (z. B. Uhu Endfest
300). Das Vergussmaterial evtl. überschleifen (siehe
Bild 4-3, Pos. 3).
Abdeckband
Maßkörper
Maschine
Abdeckband
Maßkörper in einer Nut
Vergussmasse
Maßkörper in einer Nut
Bild 4-3: Montagemöglichkeiten für den Maßkörper
Bei Montage in einer Nut ist die Nut so
vorzusehen, dass der Maßkörper einseitig
angeschlagen wird und die Nut eine positive
Toleranz besitzt (z. B. Nut für BML-M02...:
Breite 10 mm + 0,3).
