BML-M0
-I
-A
Corps de mesure à bande magnétique – Système de mesure de déplacement à
codage magnétique incrémental
4
Montage (suite)
4.5
Collage de la bande de recouvrement
Pour protéger le corps de mesure des dommages par
exemple dus à de la sciure ou à des produits chimiques,
celui-ci peut être recouvert d'une bande de recouvrement
en acier inoxydable (accessoire).
Avant de coller la bande de recouvrement, nettoyer
soigneusement la surface du corps de mesure
(térébenthine, détergent doux pour matières plastiques,
pas d'acétone, ni d'essence).
Marquage du point de référence
Avant de coller la bande de recouvrement,
marquer le point de référence à droite sur la
partie de machine.
Même procédure que pour le collage du corps de
mesure. Dès que la bande de recouvrement est
entièrement collée, s'assurer de l'absence de contact
entre le capteur et la bande de recouvrement sur toute la
longueur.
4.6
Fixation du corps de mesure sur une surface
cylindrique
Il est par exemple possible de coller le corps de mesure
sur un cylindre ou un arbre.
La largeur de pôle est plus importante à la surface du
corps de mesure qu'en son milieu (Fig. 4-6).
Plus la distance au capteur est importante, plus la largeur
de pôle, et donc l'écart de linéarité, est élevée.
Afin de maintenir le plus faible écart de linéarité possible,
respecter les consignes de montage suivantes :
–
Le diamètre du cylindre doit être supérieur à 95 mm.
–
La plage de déplacement doit être inférieure à 360°.
–
La distance entre le capteur et le corps de mesure doit
être la plus faible possible. Une distance de 0,1 mm ne
modifie presque aucunement la linéarité.
–
Possibilités de montage (voir Fig. 4-3, pos. 1 et 2) : coller
sur la surface ou insérer dans une rainure et coller.
Toujours fixer les extrémités du corps de
mesure à l'aide de vis cylindriques, vis à tête
fraisée ou pattes de fixation (voir Fig. 4-5).

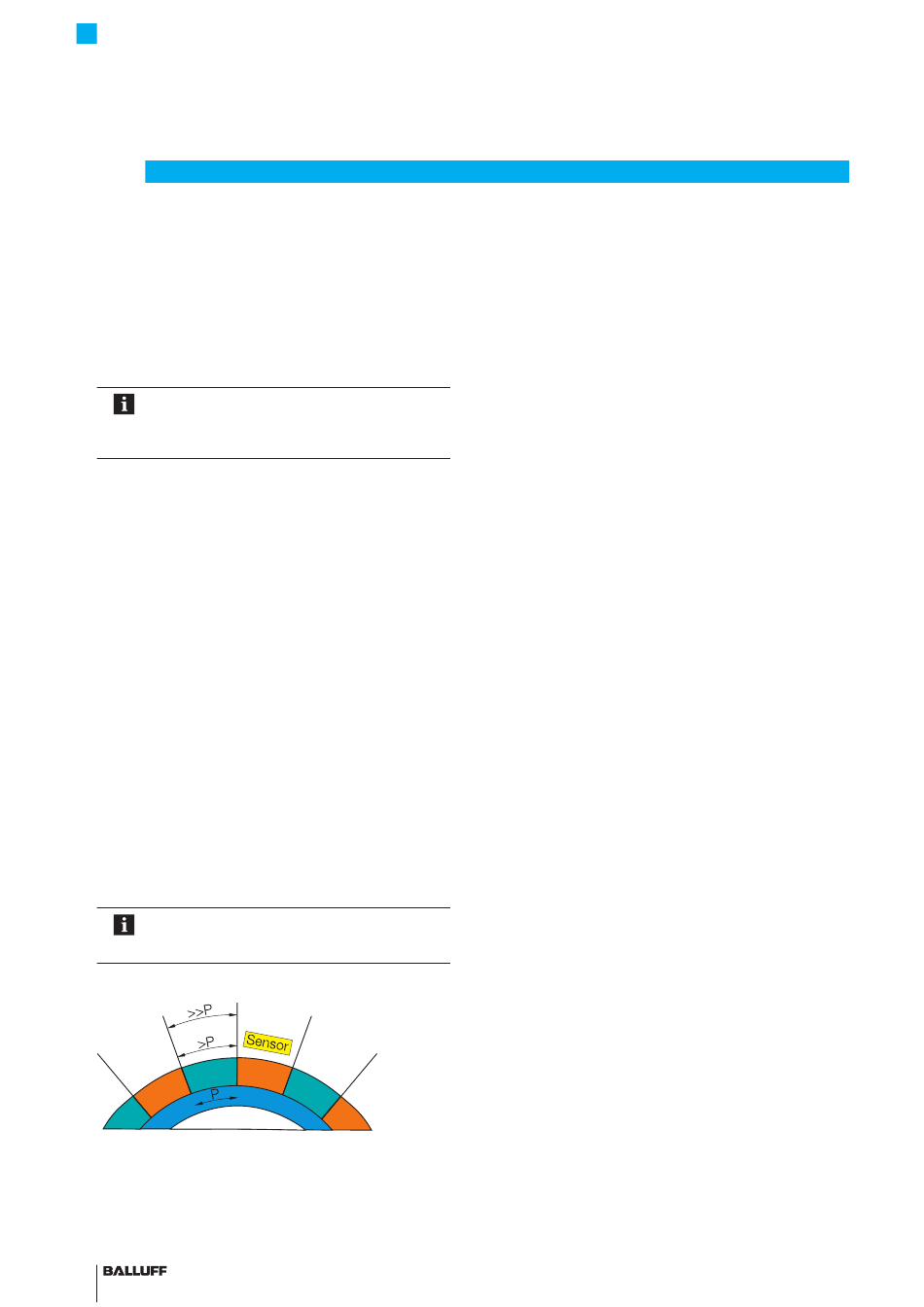

Fig. 4-6 : La largeur de pôle P dépend de la distance au capteur
12
