BML-M0 -I -A
Cuerpo de medición de banda magnética, sistema de medición de desplazamiento
incremental de codificación magnética
3
Estructura y funcionamiento (continuación)
Los ejemplos de esta página se presentan de
forma esquemática.

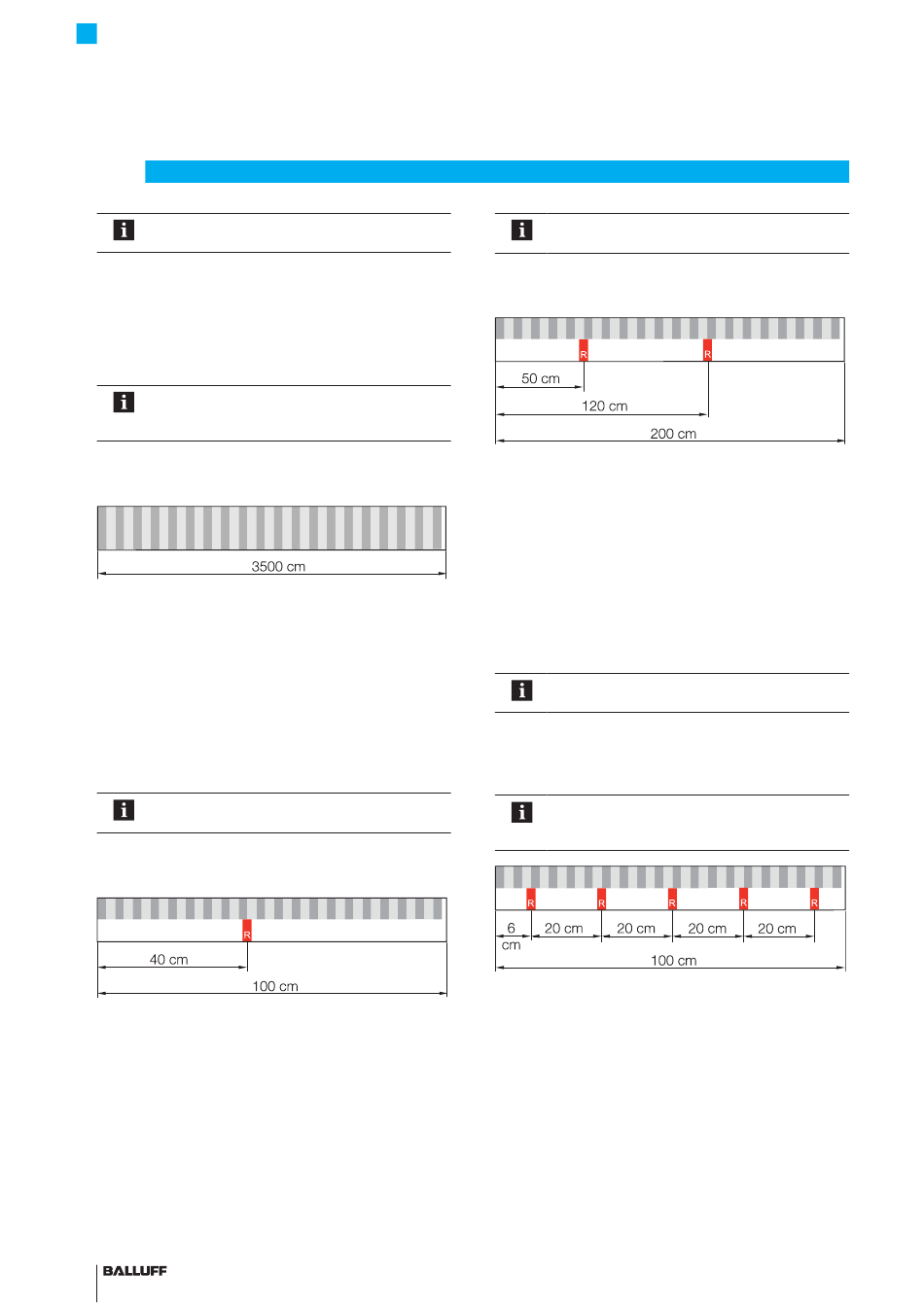

3.4.1 Cuerpo de medición de banda magnética con
polos periódicos, modelo BML‑M...‑R0000
(No en BML-M0_-I5/6...)
El cuerpo de medición de banda magnética con polos
periódicos dispone de polos magnéticos norte y sur
alternos, pero de ningún punto de referencia integrado.
Este cuerpo de medición es adecuado para
sensores con o sin señal de referencia de polos
periódicos.
Ejemplo de pedido para el siguiente cuerpo de medición:
BML-M03-I46-A0-M3500-R0000
longitud total
3.4.2 Cuerpo de medición de banda magnética con
punto de referencia único, modelo
BML‑M...‑R_ _ _ _ /0000
(No en BML-M0_-I5/6...)
En el cuerpo de medición de banda magnética con punto
de referencia único se puede integrar el punto de
referencia en cualquier posición. Para determinar la
posición absoluta exacta, el recorrido de referencia debe
transcurrir por todo el cuerpo hasta el punto de referencia.
Este cuerpo de medición es indicado para
sensores con señal de referencia única.
Ejemplo de pedido para el siguiente cuerpo de medición
BML-M02-I45-A0-M0100-R0040/0000
Posición del punto de referencia
marcado visualmente
longitud total
3.4.3 Cuerpo de medición de banda magnética con
dos puntos de referencia,
modelo BML‑M...‑R_ _ _ _ /_ _ _ _
(No en BML-M0_-I5/6...)
En el cuerpo de medición de banda magnética con dos
puntos de referencia, estos se pueden integrar en
cualquier posición. Para determinar la posición exacta, el
recorrido de referencia debe transcurrir por toda la longitud
del cuerpo hasta el interruptor selector externo. Este
determina el uso de las señales Z.
8 español
_
-...
Este cuerpo de medición es indicado para
sensores con señal de referencia única.
Ejemplo de pedido para el siguiente cuerpo de medición:
BML-M02-I46-A0-M0200-R0050/0120
Punto de referencia 1 Punto de referencia 2
longitud total
3.4.4 Cuerpo de medición de banda magnética con
puntos de referencia de periodos fijos,
modelo BML‑M...‑C0006/_ _ _ _
En el cuerpo de medición de banda magnética con puntos
de referencia de periodos fijos, los puntos de referencia
están integrados en posiciones fijas, p. ej., cada 20 cm, a
lo largo de todo el cuerpo. Para determinar la posición
exacta, el recorrido de referencia debe discurrir hasta el
interruptor selector externo que determina el uso de las
señales Z.
Este cuerpo de medición es indicado para
sensores con señal de referencia única.
Ejemplo de pedido para el siguiente cuerpo de medición:
BML-M02-I34-A0-M0100-C0006/0020
El primer punto de referencia válido se
encuentra siempre a 6 cm del inicio del cuerpo
de medición.
longitud total
3.5

Funcionamiento

Al pasar por el cuerpo de medición de banda magnética,
los sensores incrementales de la cabeza de sensor registran
los periodos magnéticos, miden el campo magnético
alterno y envían las señales al control que puede determinar
así el recorrido efectuado.
Puntos de
referencia
