BML-M0 -I -A
Corpo di misura a nastro magnetico – sistema di misura della corsa con codifica
magnetica incrementale
4
Montaggio (continua)

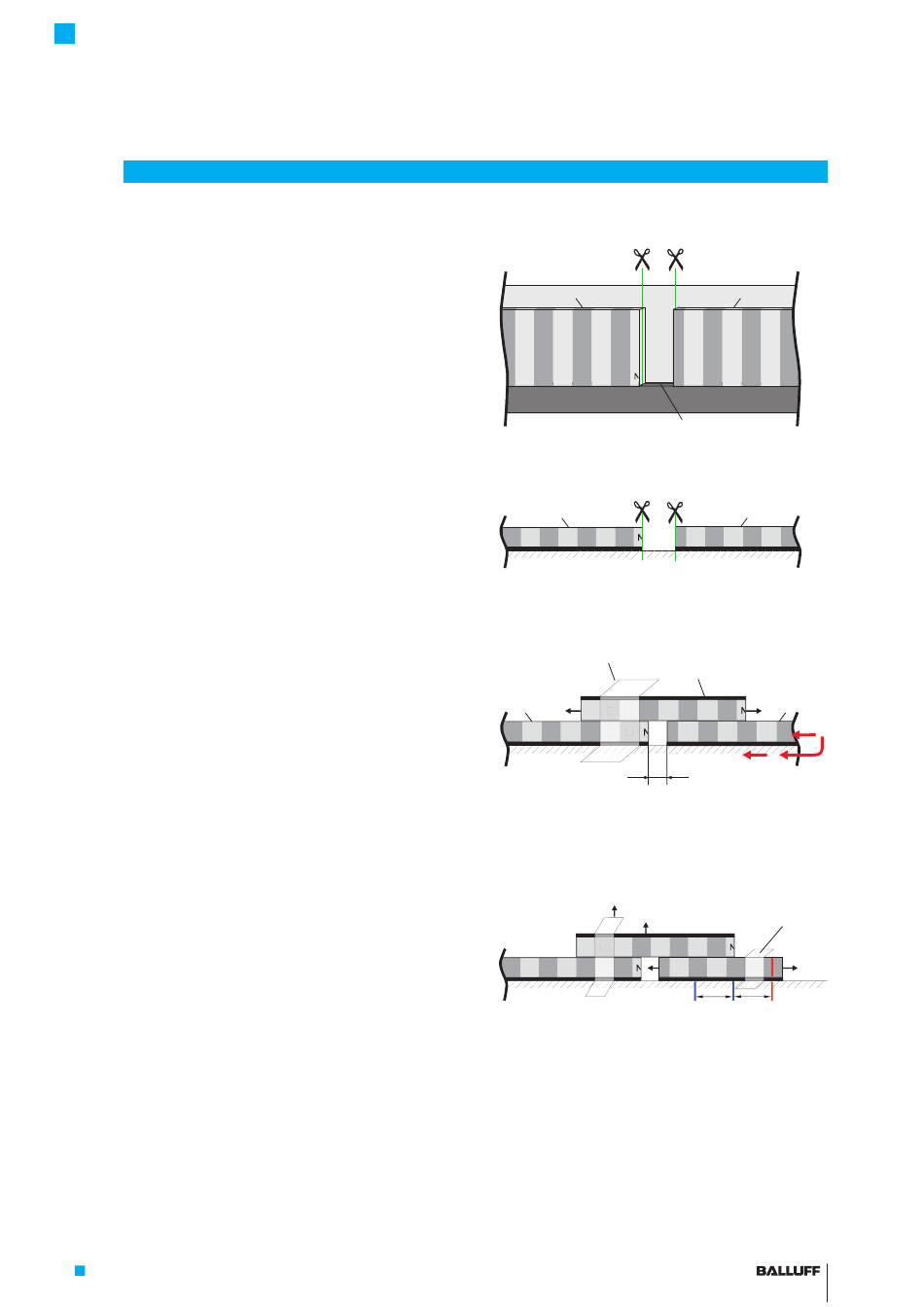

4.7 Disporre in fila i corpi di misura con larghezza
poli di 5 mm (BML‑M0_‑I4...)
I corpi di misura possono essere forniti solo con una
lunghezza massima di 48 m. Se sono necessari percorsi di
misurazione più lunghi, posizionare i corpi di misura uno
accanto all'altro con una larghezza poli di 5 mm
(BML-M0_-I4...)
Lo scostamento lineare magnetico sul giunto è tanto
inferiore, quanto minore è la distanza tra i due corpi di
misura e più precisamente è stato posizionato il corpo di
misura disposto in fila.
Tagliare dritte entrambe le estremità dei corpi di misura sul
giunto (Fig. 4-7 e Fig. 4-8).
4.7.1

Procedura

1. Il corpo di misura M1 è già incollato. Fissare sul giunto
una battuta laterale, in modo che il corpo di misura M2
da disporre in fila possa essere allineato in modo
preciso (Fig. 4-7).
2. Tagliare un pezzo del corpo di misura M2 lungo circa
10 cm; serve da corpo di misura di ausilio per il
corretto posizionamento del corpo di misura staccato.
3. Appoggiare il corpo di misura di ausilio al rovescio sul
corpo di misura M1. Il corpo di misura di ausilio viene
attirato verso il basso dalle forze magnetiche del polo
opposto e "scatta in posizione" (Fig. 4-9).
Per trovare la posizione con la forza di attrazione
massima, spostare il corpo di misura di ausilio di circa
1 mm in una e nell'altra direzione, finché si raggiunge
l'attrazione massima.
Fissare il corpo di misura di ausilio in questa posizione,
p. es. con nastro adesivo TESA.
Suggerimento: Per raggiungere facilmente la posizione
stabile (attrazione max.), inserire un piano di
scivolamento, p. es. della carta, tra M1 e il corpo di
misura di ausilio; in questo modo si evita l'attrito. Non
appena si raggiunge la posizione stabile, estrarre con
cautela il foglio.
4. Spostare l'inizio del secondo corpo di misura M2 sotto
il corpo di misura di ausilio fino a raggiungere quasi il
corpo di misura M1 e farlo "bloccare in posizione"
(Fig. 4-9). Lasciare una distanza sufficiente (d), p. es.
4–10 mm.
5. Spostare il secondo corpo di misura M2 sotto il corpo
di misura di ausilio in una o nell'altra direzione, finché
viene raggiunta l'attrazione massima. Fissare il corpo di
misura M2 in questa posizione stabile con nastro
adesivo TESA. Rimuovere il corpo di misura di ausilio
(Fig. 4-10).
6. Contrassegnare il corpo di misura M2 e la parte
macchina in una qualsiasi posizione (a) (Fig. 4-10).
Partendo da questo contrassegno in direzione giunto,
applicare due altri contrassegni (b e c) solo sulla parte
macchina, rispettivamente a una distanza di 1 coppia
poli (qui 10 mm).
www.balluff.com
-...
M1
N S
S N S N S
Fig. 4-7: Vista dall'alto corpo di misura
M1
S N S N S N S
Fig. 4-8: Vista lineare
p. es. nastro adesivo TESA
B
~1 mm
M1
N S S N N S
S N S N S N N S S
Fig. 4-9: Corpo di misura M2 da aggiungere sotto al corpo di misura
di ausilio, d = 4–10 mm
F
Rimuovere il corpo
di misura di ausilio
N S S N S
S N S N S N N S
~1 mm
Fig. 4-10: Apporre tre contrassegni a, b e c
M2
N S N S
S N S
Battuta laterale
M2
S N S N S N S
Corpo di misura di ausilio
A
~1 mm
M2
N S N S
C
S N S N S N S
d
p. es. nastro
adesivo TESA
E
N S
N S a
D
S N S N S N N S
~1 mm
10 mm 10 mm
c a
b
