BML-M0 -I -A
Corpo di misura a nastro magnetico – sistema di misura della corsa con codifica
magnetica incrementale
4
Montaggio (continua)
7. Tagliare il corpo di misura M2 in modo che la distanza
D tra i due corpi di misura corrisponda a 11 mm
(larghezza 1 coppia poli + 1 mm per il posizionamento
fine). Lo spazio tra le due estremità del corpo di misura
definisce il punto di taglio (Fig. 4-11).
8. Appoggiare il corpo di misura di ausilio sul corpo di
misura M1 e portarlo in una posizione stabile
(Fig. 4-12).
Spingere il corpo di misura M2 accorciato sul giunto,
finché il contrassegno (a) sul corpo di misura è a filo
con il contrassegno (b) o (c) sulla parte macchina
(Fig. 4-12). Ora il corpo di misura di ausilio deve avere
solo una posizione stabile in cui "si blocca in
posizione". Eventualmente spostare il corpo di misura
M2 di 1 mm a destra o a sinistra, per trovare la
posizione con la forza di attrazione massima.
⇒ La distanza tra i corpi di misura dovrebbe essere di
ca. 1 mm.
9. Test: Se con un piccolo spostamento, per il corpo di
misura di ausilio si ottengono due posizioni stabili, una
su M1 e l'altra su M2, il corpo di misura M2 deve
essere riposizionato o nuovamente accorciato (vedere il
punto 7).
10. Non appena il corpo di misura è in posizione finale,
rimuovere il film protettivo e incollare il corpo di misura.
11. Proteggere particolarmente sul giunto il corpo di misura
tramite un nastro di copertura o una massa in colata.
4.7.2

Verificare la precisione del giunto

Nell'area del giunto può presentarsi uno scostamento
lineare superiore rispetto all'area del corpo di misura. Ciò è
da ricondursi alla fessura presente sul giunto. Minore è
questa fessura (p. es. di alcuni decimi di mm), minore lo
scostamento lineare.
Se l'allineamento non è esatto, nell'area del giunto
aumenta il numero degli incrementi che BML produce,
come se la velocità fosse superiore.
– Se il BML trasla con una velocità inferiore, è possibile
azzerare nuovamente questo temporaneo
scostamento.
– Se la velocità del BML è molto elevata (p. es. velocità
massima) può crearsi uno scostamento lineare
permanente. Ad esempio il BML può perdere un polo
nella posizione, se lo scostamento lineare è di ½ polo.
Verificare come di seguito illustrato se questo problema si
presenta in un caso applicativo concreto:
1. Portare il BML in posizione di partenza e
contrassegnare la posizione (p. es. 100000 µ).
2. Traslare lentamente il BML in avanti oltre il giunto e
quindi riportarlo in posizione di partenza alla massima
velocità di traslazione dell'impianto.
3. Se il BML sul contrassegno mostra la stessa posizione
di partenza (quindi 100000 µ), non è presente
scostamento lineare permanente.
14 italiano
_
-...
M1
S N S N S N S
D

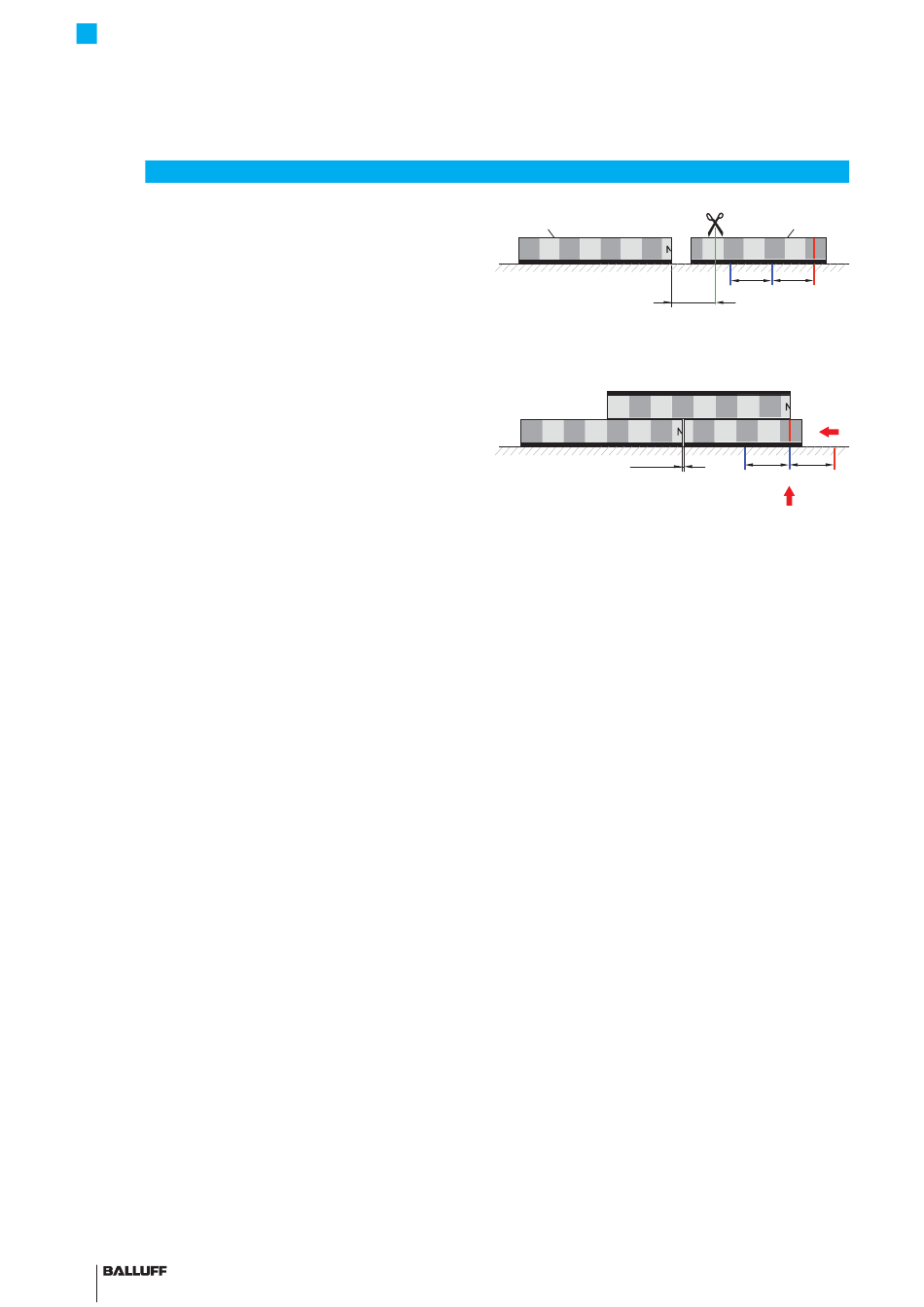

Fig. 4-11: Taglio a 11 mm
N S N
N S N S N S
S
~1 mm
Fig. 4-12: Posizionare il corpo di misura accorciato
M2
a
S N S N S N S
c a
b
11 mm
S N S N S
a
S N S N S
a
c
b
