BML-M0 -I -A
Magnetband-Maßkörper – inkrementell-magnetkodiertes Wegmesssystem
3

Aufbau und Funktion

3.1 Aufbau der Magnetband-Maßkörper
BML-M02/3-...: +0,2 mm
1)
BML-M07-...: ±0,2 mm

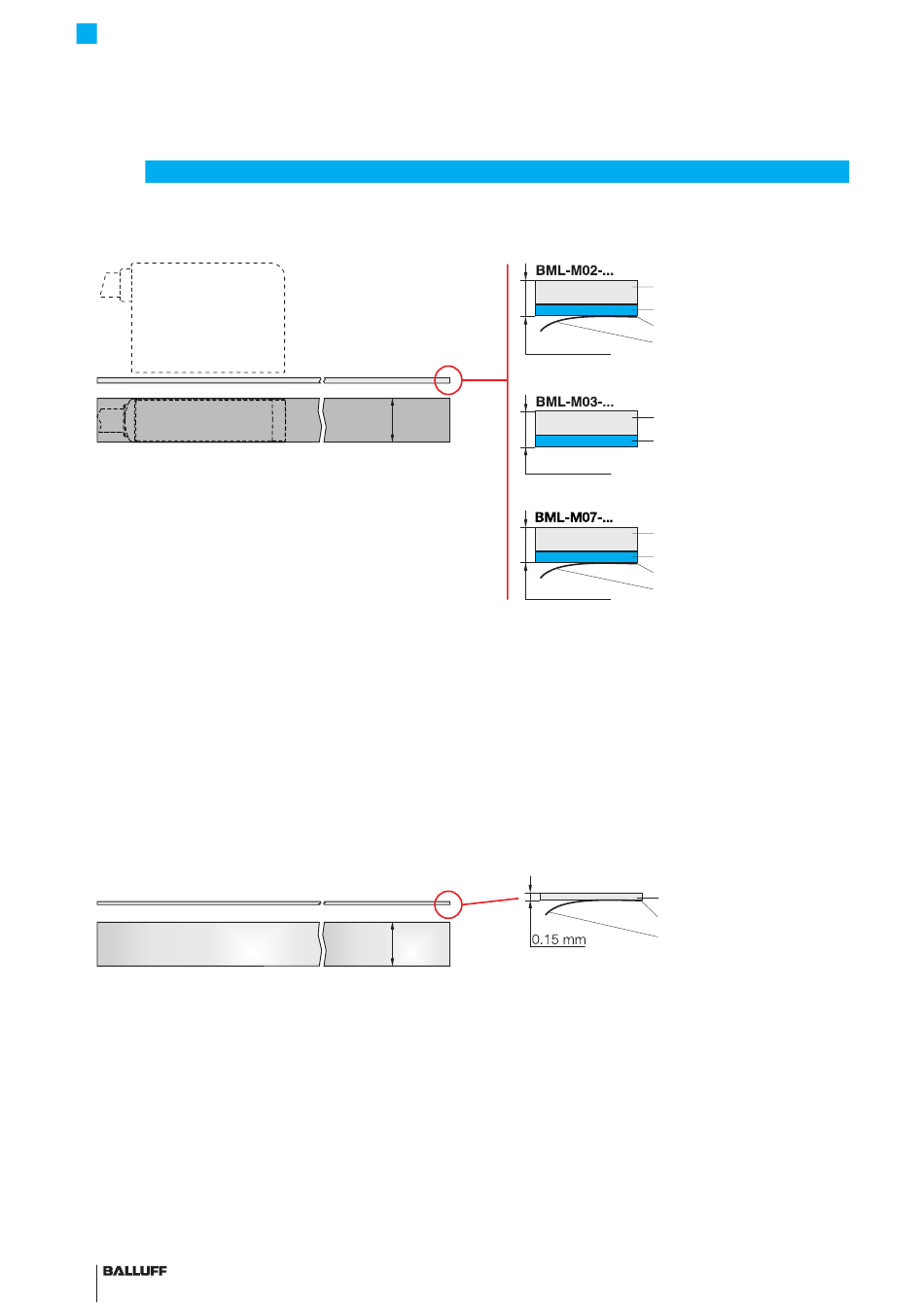

Bild 3-1: Aufbau der Magnetband-Maßkörper
Max. Länge: Die maximale Lieferlänge der Magnetband-
Maßkörper beträgt 48 m.
Magnetband: Auf dem Magnetband befindet sich eine
Spur mit abwechselnd magnetischen Nord- und Südpolen.
Bei einigen Varianten ist eine zweite Spur mit
Referenzpunkten vorhanden.
Trägerband: Das Trägerband dient als Trägermaterial und
zur Formstabilisierung.
3.2

Aufbau des Abdeckbandes

Bild 3-2: Aufbau des Abdeckbandes
Das Abdeckband dient als mechanischer Schutz des
Magnetbandes.
Das Abdeckband ist im Lieferumfang bei
BML-M0_-I_ _-A3-... enthalten oder kann als Rollenware
(Zubehör) extra bestellt werden.
6 deutsch
_
-...
1)
10
10+0.2 mm
Magnetband
Trägerband (dick)
Klebeschicht
Schutzfolie
1.55±0.1 mm
Magnetband
Trägerband (dick)
1.35±0.1 mm
Magnetband
Trägerband (dick)
Klebeschicht
Schutzfolie
1.43±0.2 mm
Abdeckband
Klebeschicht
Schutzfolie
