Cuerpo de medición de banda magnética, sistema de medición de desplazamiento
incremental de codificación magnética
4
Montaje (continuación)
7. Recorte el cuerpo de medición M2 de modo que la
distancia D que quede entre los dos cuerpos sea de
11 mm (anchura de 1 par de polos + 1 mm para el
posicionamiento preciso). El hueco que queda entre los
dos extremos de los cuerpos de medición determina
dónde se debe cortar (Fig. 4-11).
8. Coloque el cuerpo auxiliar sobre el cuerpo de medición
M1 en la posición estable (Fig. 4-12).
Desplace el cuerpo de medición M2 recortado hacia el
punto de contacto hasta que la marca (a) del cuerpo
quede alineada con la marca (b) o (c) de la pieza de la
máquina (Fig. 4-12). El cuerpo auxiliar debe
encontrarse en una posición estable en la que
"encaje". En caso necesario, desplace el cuerpo de
medición M2 1 mm hacia la derecha o la izquierda
hasta localizar el punto que ofrece la máxima fuerza de
atracción.
⇒ La distancia entre los cuerpos de medición debería
ser de aprox. 1 mm.
9. Prueba: en caso de que se localicen dos posiciones
estables al desplazar ligeramente el cuerpo auxiliar
(una en M1 y otra en M2), se debe corregir la posición
del cuerpo de medición M2 o recortarlo aún más
(véase el punto 7).
10. En cuanto el cuerpo de medición se encuentre en su
posición definitiva, retire la lámina protectora y pegue el
cuerpo de medición.
11. Proteja el cuerpo de medición con una cinta cobertora
o masa de sellado especialmente en el punto de
contacto.
4.7.2 Comprobación de la exactitud del punto de
contacto
En la zona del punto de contacto se puede producir una
desviación de linealidad mayor que en la zona del cuerpo
de medición debido a la ranura de dicho punto. Cuanto
menor sea dicha ranura (p. ej., solo unas décimas de mm),
menor será la desviación de linealidad.
Si la alineación no es exacta, en la zona del punto de
contacto aumenta el número de incrementos que emite el
BML, como si la velocidad fuese mayor.
– En caso de que el BML se desplace a una velocidad
reducida, puede hacer que dicha desviación temporal
vuelva a ponerse a cero.
– En caso de que la velocidad del BML sea muy elevada
(p. ej., velocidad máxima), se puede ajustar una
desviación de linealidad permanente. Por ejemplo, el
BML puede perder un polo en la posición si la
desviación de linealidad es de ½ polo.
Para comprobar si este problema se produce en el uso
real, se debe proceder como se indica a continuación:
1. Coloque el BML en la posición inicial y márquela (p. ej.,
100 000 µ).
2. Desplace el BML lentamente hacia delante por el punto
de contacto y, a continuación, muévalo de retorno a la
posición inicial aplicando la velocidad máxima de la
instalación.
3. Si el BML indica la misma posición inicial en la marca
(en este caso, 100 000 µ), significa que no hay
desviación de linealidad permanente.
14 español
_
-...
M1
S N S N S N S
D

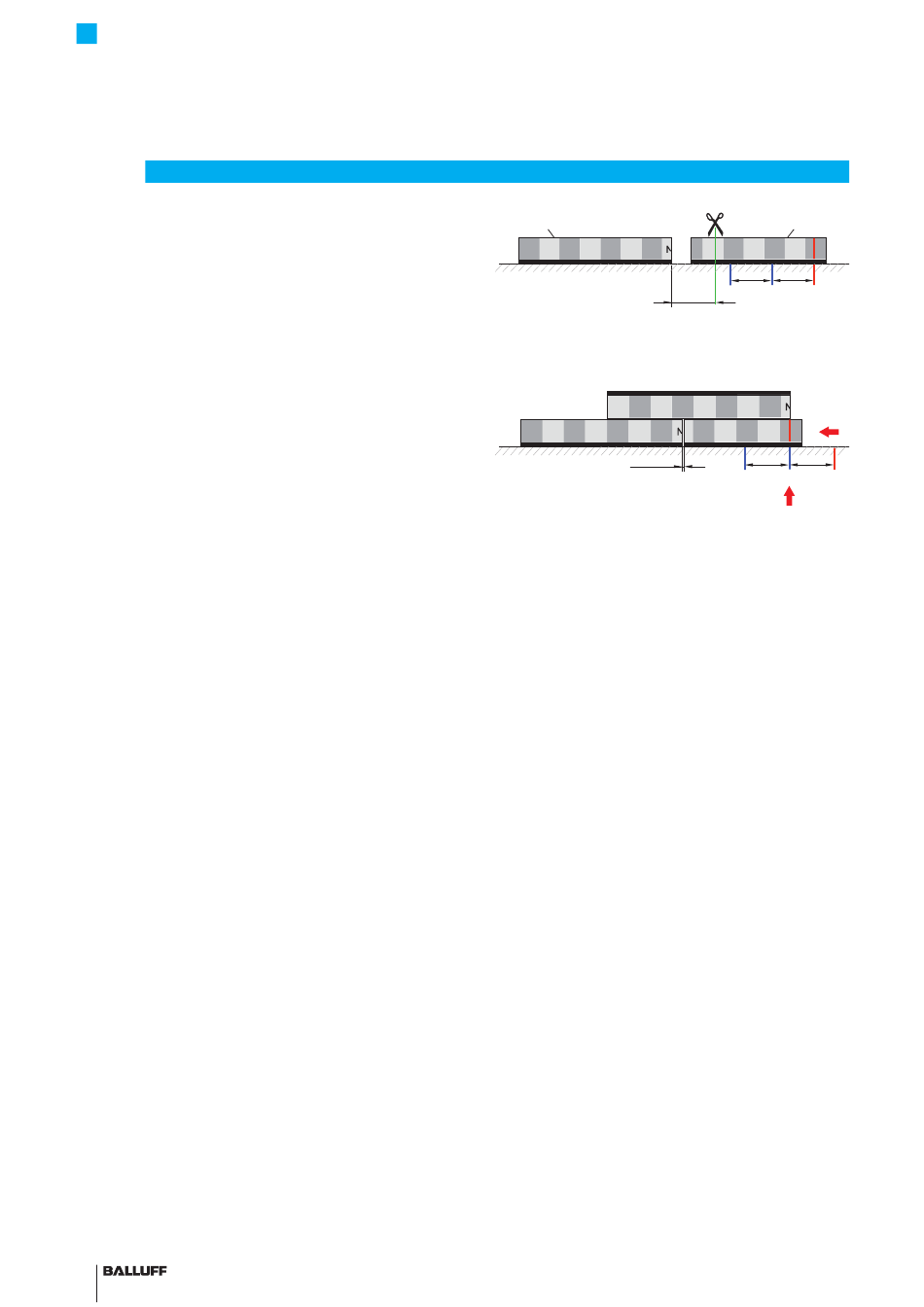

Fig. 4-11: Cortar a 11 mm
