Structure et fonction

3.1 Structure des corps de mesure à bande
magnétique
BML-M02/3-...: +0,2 mm
1)
BML-M07-...: ±0,2 mm

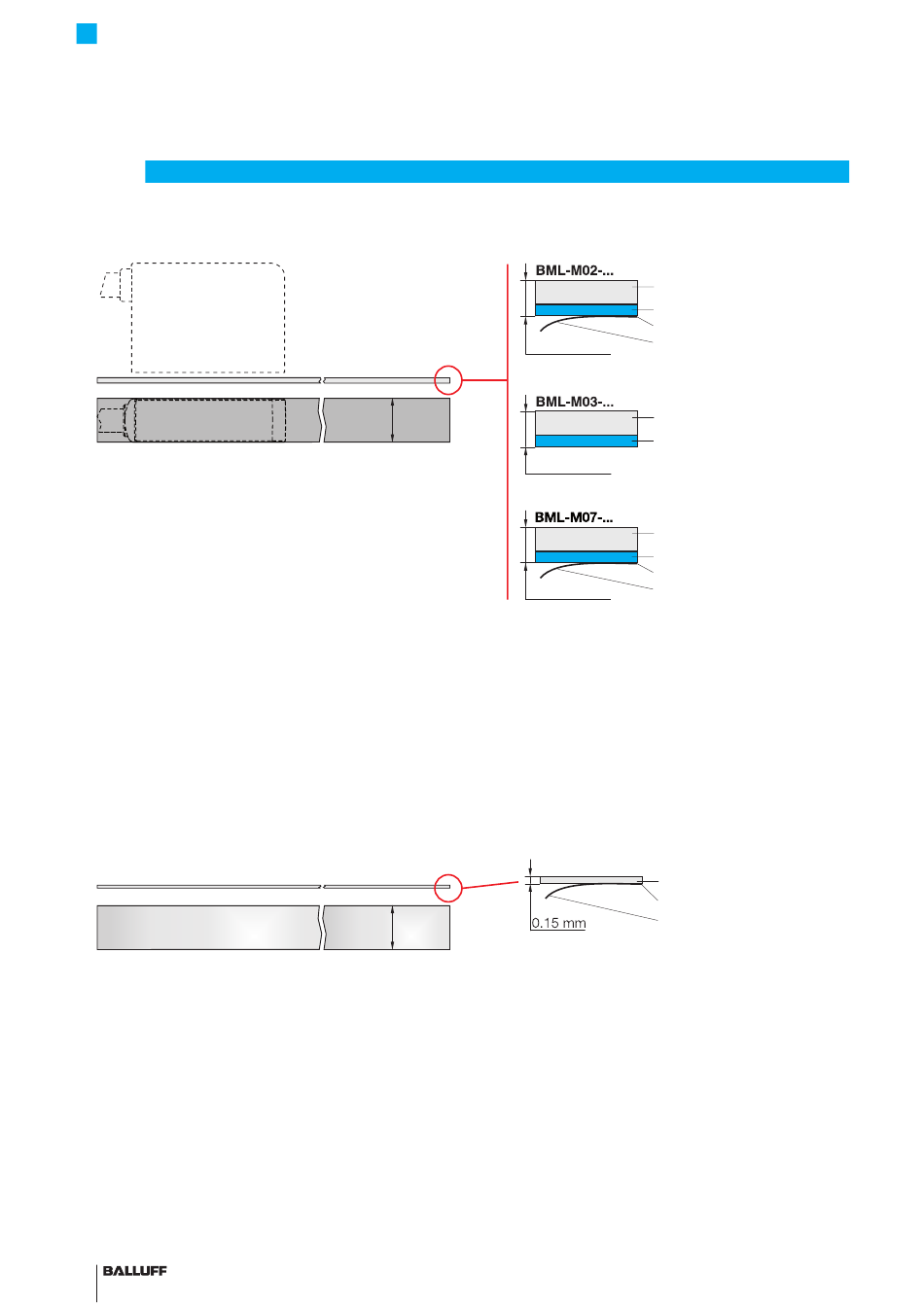

Fig. 3-1 : Structure des corps de mesure à bande magnétique
Longueur max. : la longueur de livraison maximale des
corps de mesure à bande magnétique s'élève à 48 m.
Bande magnétique : la bande magnétique est dotée
d'une piste avec les pôles sud et nord alternés. Pour
certains modèles, une seconde piste avec des points de
référence est disponible.
Bande‑support : la bande-support sert à soutenir et à
stabiliser la forme.
3.2

Structure de la bande de recouvrement

Fig. 3-2 : Structure de la bande de recouvrement
La bande de recouvrement sert de protection mécanique
pour la bande magnétique.
La bande de recouvrement est comprise dans le matériel
livré avec les BML-M0_-I_ _-A3-... ou peut être
commandée séparément en tant que rouleau
(accessoires).
6 français
_
-...
1)
10
10+0.2 mm
Bande magnétique
Bande-support (épaisse)
Couche adhésive
Film de protection
1.55±0.1 mm
Bande magnétique
Bande-support (épaisse)
1.35±0.1 mm
Bande magnétique
Bande-support (épaisse)
Couche adhésive
Film de protection
1.43±0.2 mm
Bande de recouvrement
Couche adhésive
Film de protection
