3.2

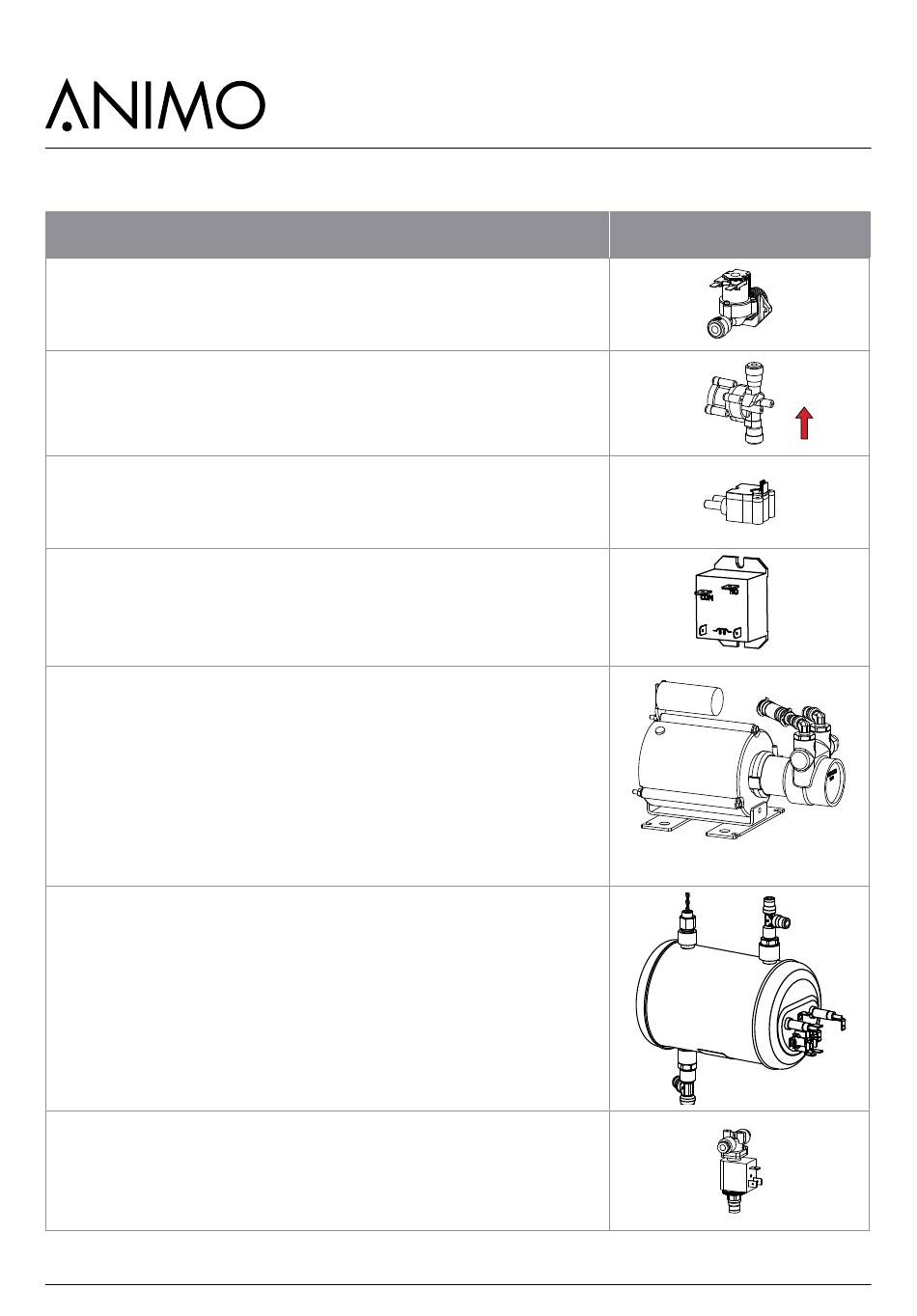

Composants
Composant
Valve d'entrée d'eau KW1 [1001161]
Ouvre et ferme l'alimentation en eau, bouclage du serpentin 24 Vcc.
Détenteur de pression DR [1000702]
Ramène l'arrivée d'eau à 2 bars.
La pression de l'eau n'est pas réglable.
Faire attention au sens du flux !
Mesure de la quantité d'eau fournie à l'aide des aimants rotatifs et
un capteur à effet Hall bipolaire. Faire attention au sens du flux !
Relai de puissance [1004596] 3x
L'élément chauffant, le moteur du percolateur et la pompe sont
commandés par un relais de puissance.
Valve anti-retour [ 1000748]
Pompe à membrane rotative ; augmente la pression d'alimentation
en eau à une pression d'expresso de 10 bars.
Les cellules à membrane rotatives augmentent la pression de l'eau
Une valve de dérivation interne pompe l'eau dans le corps de la
pompe si aucune baisse de pression ne se produit.
Voir la section 5.7 Vérifier / régler la pression de la pompe.
Chaudière sous pression H2-3 [1000530]
Chaudière sous pression fermée, entièrement fabriquée avec du
Sonde de température [1000740]
Embout fileté 12x1 / matériau AISI 316L / 100 kΩ / 25 °C
Dispositif anti-chauffage à sec [1000736]
Température d'activation 135 °C / 2 pôles / raz manuelle
Valve du percolateur DV1 [1000699]
Pourvoit le système percolateur en eau chaude à 10 bars.
Lorsque la valve est sous tension, l'alimentation en eau chaude
du percolateur est ouverte. Lorsqu'elle se ferme, le percolateur est
Débitmètre FL [1000530]
Pompe KW2 [1000696]
de sortie.
matériel AISI 316L
vidé.
28
OptiBean (XL) Touch
2018/02 Rév. 0.4
