Sommaire des Matières pour Animo OptiFresh Touch

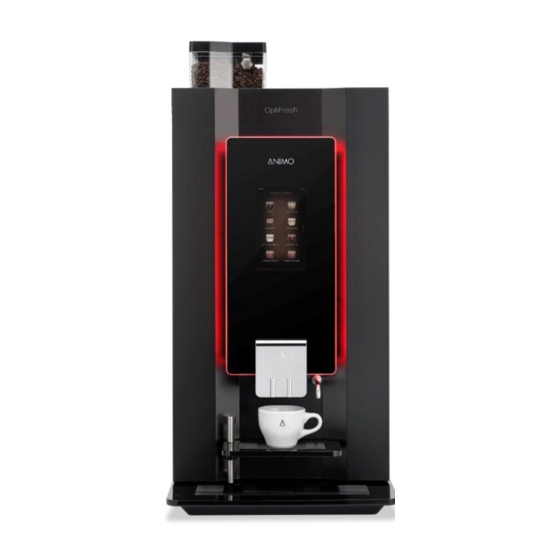

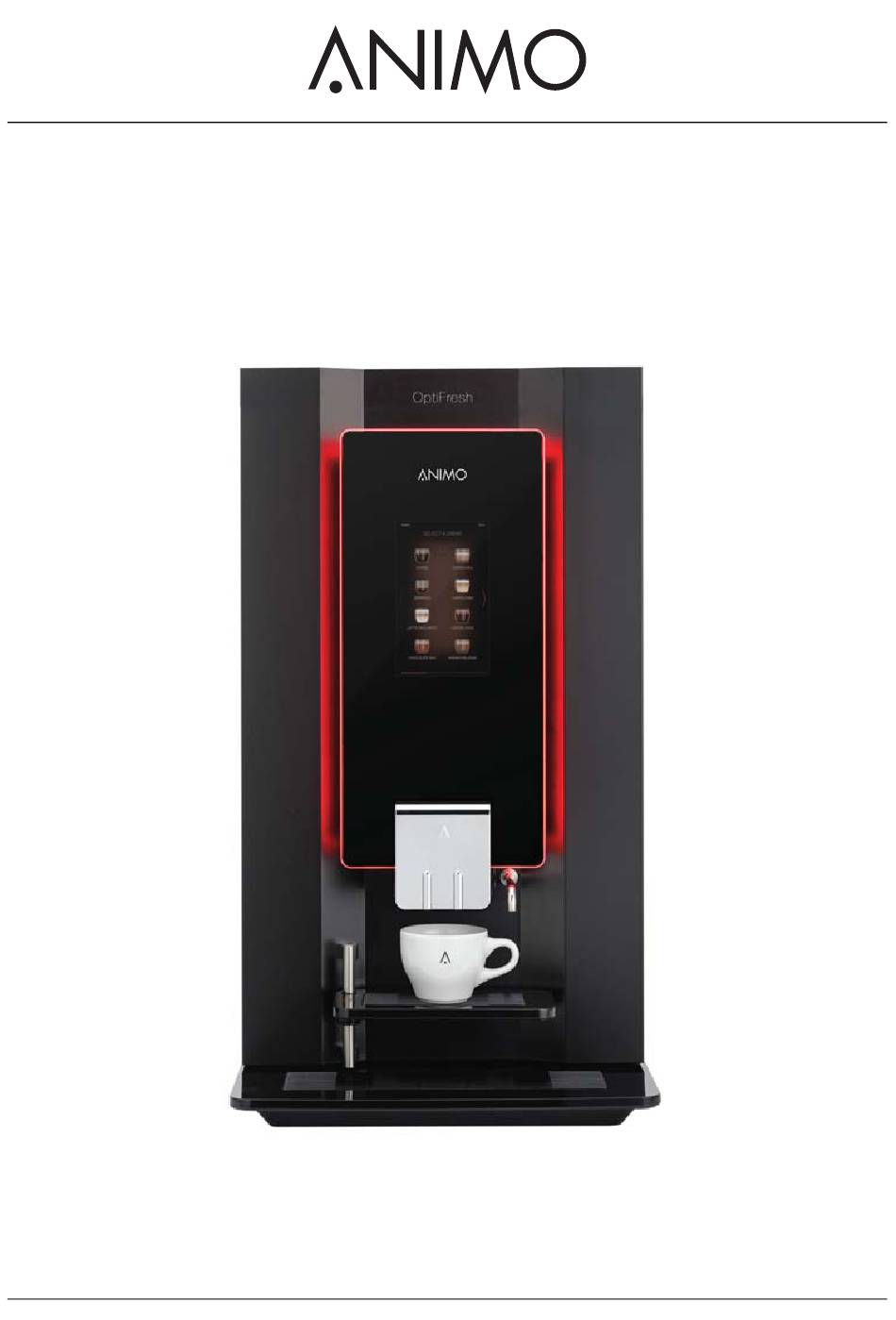

- Page 1 OptiFresh Touch gebruiksaanwijzing brugsanvisning user manual brukerhåndbok betriebsanleitung användarhandböck mode d’emploi käyttöohjekirja...
- Page 2 Animo se réserve le droit de modifier des parties, à tout moment, sans annonce préalable ni immédiate au client. Le contenu de ce manuel peut également être changé sans aucun préavis. Ce manuel est valable pour le modèle standard de l'appareil.
-
Page 3: Table Des Matières
OptiFresh Touch TABLE DES MATIÈRES Copyright ..........................156 Sécurité ..........................158 Informations importantes ....................158 Signes d’avertissement ....................158 Utilisation prévue ......................159 Modifications ........................160 Dispositifs de sécurité ....................160 Précautions de sécurité ....................162 Utilisateurs ........................163 Directives ........................164 Garantie .......................... -
Page 4: Sécurité
OptiFresh Touch Sécurité Informations importantes Ce manuel de l'utilisateur est destiné à vous indiquer comment utiliser cette machine efficacement et en toute sécurité. Ce manuel fournit des informations sur l'installation, le fonctionnement et la maintenance de l'équipement. Assurez-vous d'avoir lu et compris ce manuel avant toute utilisation. -
Page 5: Utilisation Prévue
OptiFresh Touch 1.2.1 Classification des signes de sécurité Les signes de sécurité suivent une classification acceptée internationalement et sont décrits ci-après. AVERTISSEMENT Signe d'avertissement identifiant un danger. 1.2.2 Avertissement, précaution et note AVERTISSEMENT "Avertissement" identifie un danger pouvant entraîner des blessures graves voire mortelles. -
Page 6: Modifications
Assurez-vous que l'interrupteur principal et un bouton de fonctionnement offrent un accès libre. Animo est toujours désireux de débattre des améliorations de ses machines pour les utilisateurs grâce à des modifications ou altérations. Voir "Aide et informations additionnelles" (p. 164). - Page 7 OptiFresh Touch 1.5.2 Dispositif de sécurité de température Le dispositif de sécurité de température coupe l'élément chauffant dès que la température est trop élevée. Il empêche toute ébullition à sec de la machine. Le dispositif de sécurité de température peut fonctionner manuellement.
-
Page 8: Précautions De Sécurité
Assurez-vous que l'environnement autour de la machine est sec, propre et suffisamment éclairé ; • Restez à l'écart des pièces mobiles ; • Utilisez uniquement des pièces de rechange Animo. • Utilisez uniquement des produits recommandés par Animo. 1.6.2 Durant l'installation •... -
Page 9: Utilisateurs
Si un cordon d'alimentation additionnel a été fourni avec la machine, remplacez l'ancien par le nouveau afin d'éviter tout danger. Utilisez uniquement des pièces de rechange Animo. Si la machine est fournie avec un cordon d'alimentation fixe, il doit être remplacé par le fabricant, son agent d'entretien ou des personnes présentant une formation similaire afin... -
Page 10: Garantie
1.11 Aide et informations additionnelles Animo s'engage à fournir le niveau d'assistance le plus élevé aux utilisateurs et opérateurs de ses produits. Contactez le revendeur pour en savoir plus sur les réglages, la maintenance et les réparations non mentionnés dans ce document. -
Page 11: Description
OptiFresh Touch Description Aperçu 2.1.1 Avant A: Écran tactile B: Sortie C: Bac D: Égouttoir E: Sortie d'eau F: Verrou de porte G: OptiLight 2017/06 Rev. 1.0... - Page 12 OptiFresh Touch 2.1.2 Arrière A: Ventilateur B: Connexion d'eau C: Cordon d'alimentation D: Dispositif de sécurité de température 2017/06 Rev. 1.0...
- Page 13 OptiFresh Touch 2.1.3 Intérieur A: Conteneurs B: Interrupteur marche/arrêt C: Mixeur D: Poubelle E: Sortie F: Étiquettes d'instructions de nettoyage G: Couvercle H: Emplacement de la carte SD et port USB (sous le couvert) Percolateur 2017/06 Rev. 1.0...
-
Page 14: Principe De Fonctionnement
OptiFresh Touch Principe de fonctionnement 2.2.1 Conteneurs Les conteneurs contiennent le café moulu finement (A) et les produits instantanés (B). 2.2.2 Percolateur Le percolateur (A) reçoit le produit du conteneur. Le produit est préparé par aspiration de l'eau chaude dans le filtre. Le piston de percolateur transfert le produit dans la sortie. Un essuyeur transfert le résidu dans la poubelle. -
Page 15: Spécifications
OptiFresh Touch 2.2.3 Mixeur Le mixeur (A) mélange les produits instantanés avec de l'eau chaude et transfère le produit vers la sortie. 2.2.4 Sortie La sortie (A) transfère le produit dans la tasse ou la verseuse. Spécifications 2.3.1 Machine standard Élément... - Page 16 OptiFresh Touch Élément Spécification Délai de chauffage de chaudière 7.5 min Température de chaudière 95 °C Pression acoustique < 70 dB(A) 2.3.2 Système électrique Élément Spécification Tension 220-240 V Fréquence 50-60 Hz Puissance 2275 W Puissance d'élément chauffant 2200 W...
- Page 17 OptiFresh Touch Format multimédia Taille en pixels Format de la date Paysage de la vidéo / avec son 480 x 270 Débit binaire MPEG-4 : vitesse maximale 500 kbps, fréquence d’image : max de 25 Portrait de la vidéo / avec son 480 x 800 Débit binaire MPEG-4 : vitesse maximale...
- Page 18 OptiFresh Touch 2.3.5 Structure du dossier des fichiers multimédias sur l’USB ou la carte SD Structure du dossier Type de fichier A. Multimédia B. Écran de veille C. Diaporama D. Vidéo E. Logo_Tasse 2.3.6 Capacités - Café Élément Spécification Capacité horaire (tasse de 120 125 tasses Délai de préparation (tasse de...
- Page 19 Water pressure ........MPA ...~..V ..Hz ..W Made in The Netherlands Dr. A.F. Philipsweg 47 • NL-9403 AD Assen • www.animo.eu A: Numéro de modèle B: Numéro d'article C: Tension d'alimentation [V] D: Numéro de machine E: Pression d'eau [MPa] F: Puissance [W] G: Fréquence [Hz]...
-
Page 20: Écran Tactile
OptiFresh Touch Écran tactile 2.4.1 Écran principal A: Option - indique le nom de marque B: Option - indique l'heure C: Accès au menu de gestion (touchez sans relâcher pour ouvrir le menu) D: Panneau de sélection E: Indicateur de page (barre de navigation) 2.4.2... - Page 21 OptiFresh Touch Icône Description ÉCO - mode économie Touchez pour sortir de ce mode. d'énergie Démarrer Confirmez votre sélection. START Arrêter Annulez la sélection. STOP Bouton retour Revenez à l'écran de sélection. < Tasse en verre Mode tasse. Sélectionnez une boisson et confirmez votre sélection.
-
Page 22: Menu De Configuration
OptiFresh Touch Icône Description Quantité de lait (réduire) Moins de lait. Quantité de lait Plus de lait. (augmenter) Quantité de sucre Moins de sucre. (réduire) Quantité de sucre Plus de sucre. (augmenter) Menu de Configuration 2.5.1 Menu principal Remarque Pour accéder au menu de l’opérateur, appuyez longuement sur le message principal affiché... - Page 23 OptiFresh Touch Écran Titre Niveau Voir 1.13 Modifier le pin de Opérateur 2.5.14 distribution libre 1.14 Recharger les Opérateur 2.5.15 conteneurs 2.5.2 Distribution libre Écran Élément Description 1.00.00 Activer la Pour activer la distribution libre sur les machines avec système de...
- Page 24 OptiFresh Touch Écran Élément Description 1.2.3 Eco. d'énergie Pour activer et régler le mode d'économie d'énergie : actif / inactif, LCD, OptiLight et température de chaudière en mode économie d'énergie. Voir 2.6. 2.5.5 Compteur recette Écran Élément Description 1.03.00 Recette 1-xx Pour afficher le nombre de tasses gratuites, payées prix réduit,...
- Page 25 OptiFresh Touch Écran Élément Description 1.08.03 Aléatoire Pour afficher toutes les couleurs du spectre complet [0-60%]. 2.5.10 Luminosité de l'affichage Écran Élément Description 1.09 Contraste Pour régler le contraste de l'affichage [25-50-75-100%]. 2.5.11 Capteurs de tasse Écran Élément Description 1.10.00 Capteur de tasse Pour régler le capteur de tasse gauche [Oui/Non].
-
Page 26: Eco. D'énergie
OptiFresh Touch 2.5.15 Recharger les conteneurs Écran Élément Description 1.14 Conteneurs Pour envoyer les informations sur le rechargement au système de rechargés ? télémétrie [Oui/Non]. Eco. d'énergie La machine en mode d'économie d'énergie consomme moins d'énergie. Les boutons de recette restent actifs et la chaudière refroidit par étapes de 5 °C. - Page 27 OptiFresh Touch Mode d'économie d'énergie sans réglages de minuterie Si la machine est mise en marche mais sans distribution, elle passe en mode d'économie d'énergie après 30 min. La température de la chaudière chute toutes les 30 min. de 5 °C. En cas de distribution après 2 heures, la machine se réactive.
- Page 28 OptiFresh Touch Transport & Installation Transport 3.1.1 Général Lorsque la machine et ses équipements additionnels sont livrés : • Contrôlez la machine pour détecter les dommages possibles durant le transport. • Assurez-vous que la livraison est complète. Consultez les conditions de vente et de livraison.
- Page 29 OptiFresh Touch 3.2.2 Positionnement Placez la machine à hauteur de travail sur une surface ferme et plate. Le cas échéant, placez la machine sur un placard au sol. Assurez-vous que la zone à gauche de la machine prévoit un dégagement d'au moins 11 cm pour ouvrir la porte.
- Page 30 OptiFresh Touch Si nécessaire, connectez la machine (A) avec le flexible (B) au kit de pompe autonome (C). Assurez-vous d'une pression d'eau minimum d'au moins 2 bars (pour pression d'alimentation de 5 l/min). 3.2.4 Connexion électrique Connectez le cordon d'alimentation sur la machine.
- Page 31 OptiFresh Touch 3.2.6 Application des étiquettes d'ingrédients Ouvrez la porte de la machine. Placez les étiquettes comme illustré (A & B). 3.2.7 Réglage du logiciel pour une première utilisation Remarque Le logiciel est configuré par notre revendeur. Vous n'avez pas besoin de configurer le logiciel pour une première utilisation.
-
Page 32: Transport & Installation
OptiFresh Touch Personnaliser l’écran tactile 3.3.1 Accès au menu Son et vision Remarque Un code d’accès est requis pour accéder au menu de l’opérateur. Sur l’écran principal de l'écran tactile, appuyez longuement sur le message principal (A). Touchez pour sélectionner le menu de l'opérateur. - Page 33 OptiFresh Touch 3.3.3 Branchez le dispositif de stockage au port Ouvrez la porte de la machine. Voir 4.1 Derrière la porte, dévissez la vis (A) et le couvercle (B). Branchez le dispositif de stockage au port (C). 3.3.4 Supprimez les fichiers multimédia Accès au menu Son et vision.
- Page 34 OptiFresh Touch 3.3.6 Choisissez une vidéo à utiliser en tant qu’écran de veille Chargez le fichier multimédia. Voir 3.3.2 Appuyez sur le bouton <vidéo> Appuyez sur le bouton <Sélectionner une vidéo> Sélectionnez le fichier de la vidéo, puis confirmez votre choix.
- Page 35 OptiFresh Touch 3.3.9 Régler le temporisateur de l’écran de veille Accès au menu Son et vision. Voir 3.3.1 Appuyez sur le bouton <Son et vision>. Appuyez sur le bouton <Délai d'attente de l’écran de veille>. Régler le temps d'attente de l’écran de veille Appuyez sur le bouton de confirmation.
-
Page 36: Fonctionnement
OptiFresh Touch Fonctionnement AVERTISSEMENT • Inspectez la machine pour détecter les dommages avant usage. • Ne submergez pas et ne passez pas la machine au jet. • Débranchez la machine et l'alimentation en eau si la machine ne doit pas être utilisée pendant une période prolongée. -
Page 37: Mise En Marche Et Arrêt
OptiFresh Touch Mise en marche et arrêt Ouvrez la porte de la machine. Appuyez sur l'interrupteur de marche /arrêt (A) pour mettre la machine en marche /arrêt. Préparation de tasses Placez une tasse sur le bac. Sur l'écran tactile, sélectionnez une recette ou touchez l'icône d'eau chaude. -
Page 38: Arrêt De Préparation De Tasses Ou De Verseuses
OptiFresh Touch Arrêt de préparation de tasses ou de verseuses Appuyez sur le bouton d'arrêt. Attention Ne sortez pas une tasse ou une verseuse. Un cycle de service doit d'abord être exécuté. Remplissage des conteneurs d'instantané Ouvrez la porte de la machine. -
Page 39: Usage Du Mécanisme À Monnaie (Option)
OptiFresh Touch Usage du mécanisme à monnaie (option) Placez une tasse sur le bac. Utilisez l'écran tactile pour sélectionner une recette ou touchez l'icône d'eau chaude. Insérez la somme correcte (A) dans le mécanisme à monnaie (B). L'écran tactile indique si suffisamment d'argent a été... -
Page 40: Maintenance
OptiFresh Touch Maintenance Détergents de nettoyage et de désinfection AVERTISSEMENT • N'utilisez pas d'autres produits chimiques que ceux agréés par Animo. • Ne mettez pas les pièces de la machine dans un lave-vaisselle, sauf pour le conteneur d'instantané. • Séchez soigneusement le conteneur avant de le replacer. - Page 41 OptiFresh Touch 5.2.4 Usage du programme de rinçage. Sur l'écran tactile, touchez du doigt ’faites votre choix’ (A) sans le relâcher pendant plusieurs secondes. Touchez ’Rincer’. Placez un bol (min. 1,5 l) sous la sortie. Suivez les instructions affichées sur l'écran tactile.
- Page 42 OptiFresh Touch Ouvrez la porte de la machine. Retirez et nettoyez la chambre du percolateur (B). Nettoyez la surface du percolateur avec la brosse nettoyante. Retirez et nettoyez la sortie de café (C). 10 Assurez-vous que l'essuyeur (D) est centré. L'essuyeur devrait être entre les deux bras (E).
- Page 43 OptiFresh Touch Ouvrez la porte de la machine. Retirez la chambre du percolateur (A). Nettoyez la surface du percolateur avec la brosse nettoyante. Retirez la sortie de café (B). Utilisez l'outil de démontage de filtre (D) pour desserrer le filtre (C).
- Page 44 OptiFresh Touch 11 Assurez-vous que l'essuyeur (H) est centré. L'essuyeur devrait être entre les deux bras (I). 12 Replacez la chambre de percolateur. Assurez-vous que la chambre de percolateur est connectée en place. 13 Replacez la sortie de café (G).
- Page 45 OptiFresh Touch 5.2.10 Nettoyage /vidage des égouttoirs Retirez les égouttoirs (A) sous la machine. Si nécessaire, retirez le flexible d'égouttoir. Nettoyez les égouttoirs. Replacez le flexible d'égouttoir. Replacez les égouttoirs. 5.2.11 Nettoyage du mixeur Tournez la sortie du conteneur vers le haut.
- Page 46 OptiFresh Touch 12 Replacez la bague de montage et tournez-la dans le sens horaire pour la verrouiller en place. 13 Replacez le ventilateur de mixeur. Assurez-vous que le ventilateur de mixeur s'enclenche. 14 Replacez le carter de mixeur. 15 Tournez la bague de montage dans les horaire pour verrouiller le mixeur en place.
- Page 47 OptiFresh Touch Nettoyez le conteneur d'instantané et ses pièces. Séchez les pièces soigneusement. Replacez le cache. Replacez le conteneur dans sa douille. Assurez-vous que le conteneur s'enclenche avec la goupille dans l'orifice. 10 Tournez la sortie du conteneur vers le bas (A).
- Page 48 OptiFresh Touch Retirez les sorties de boisson (C) de la partie avant du bras de sortie (D). Retirez la partie avant du bras de sortie (F). Nettoyez les pièces. 10 Replacez les flexibles de sortie. 2017/06 Rev. 1.0...
-
Page 49: Dépannage
OptiFresh Touch Dépannage Messages d'erreur Problème Cause possible Solution E1 Erreur niveau Problème de niveau de capteur Contactez le revendeur ou l'ingé- nieur d'entretien. E2 Erreur niveau La chaudière se remplit trop lente- Contrôlez la pression d'eau. ment. Ouvrez complètement le robinet Aucune pression d'eau ou réservoir... - Page 50 OptiFresh Touch Problème Cause possible Solution E10 Erreur valve Surcharge /blocage de valve ou Contactez le revendeur ou l'ingé- ventilateur. nieur d'entretien. Surcharge de sortie de valve ou ventilateur. La commande a fermé la sortie. E11 Erreur moteur ingrédient Surcharge /blocage du moteur Nettoyez les conteneurs.
-
Page 51: Messages Affichés
OptiFresh Touch Messages affichés Problème Cause possible Solution Hors service Remplissage de La chaudière est encore vide. Aucune action requise. chaudière Elle ne se remplit pas ou trop len- tement. Hors service Chaudière La température de la chaudière Attendez que la température de... - Page 52 OptiFresh Touch Dysfonctionnements Problème Cause possible Solution La machine ne fonctionne pas. Fusible grillé. Contrôlez les fusibles. La machine est arrêtée. Mettez la machine en marche. Cordon cassé. Contrôlez le cordon d'alimenta- tion. La machine ne répond pas. La machine est en pause.
- Page 53 OptiFresh Touch 2017/06 Rev. 1.0...
- Page 54 Animo B.V. Dr. A. F. Philipsweg 47 9403 AD Assen The Netherlands Tel: +31 (0) 592 376376 Fax: +31 (0) 592 341751 E-mail: info@animo.nl www.animo.eu 2017/06 Rev. 1.0 1006333...
