Betriebsanleitung R8/17SF bis R120/11SF und R8/17SF+ bis R120/11SF+
Prüfen der eingestellten Endlagen
Zur Kontrolle der eingestellten Endlagen kann der Sonnenschutz nun über die AUSFAHRT-Taste ausgefahren werden, bis er
an der programmierten Position abschaltet. Nun kann über die EINFAHRT-Taste der Sonnenschutz wieder eingefahren wer-
den.
Hinweis
BECKER-Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermoschutz-
schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (lange Behänge, bzw. lange
Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet. Nach
kurzer Abkühldauer ist die Anlage wieder betriebsbereit.
Die volle Einschaltdauer erreicht der Antrieb erst, wenn er bis auf Umgebungstemperatur abgekühlt ist.
Vermeiden Sie ein wiederholtes Ansprechen des Thermoschutzschalters.
Festanschluß an das Stromnetz
Vorsicht
Elektroarbeiten dürfen nur durch entsprechendes Fachpersonal durchgeführt werden.
Der elektrische Anschluß weicht von dem herkömmlicher Rohrantriebe ab.
Diese Rohrantriebe können nicht mit herkömmlichen Schaltelementen (Schalter, Schaltuhren) gesteuert wer-
den.
Die Bedienung erfolgt ausschließlich über den mitgelieferten Sender TouchControl per Funk.
Berücksichtigen Sie bei der Installation der Antriebe die entsprechenden Stromaufnahmen (siehe Techn. Daten).
1. Spannungsfreiheit am Netzspannungsanschluß sicherstellen.

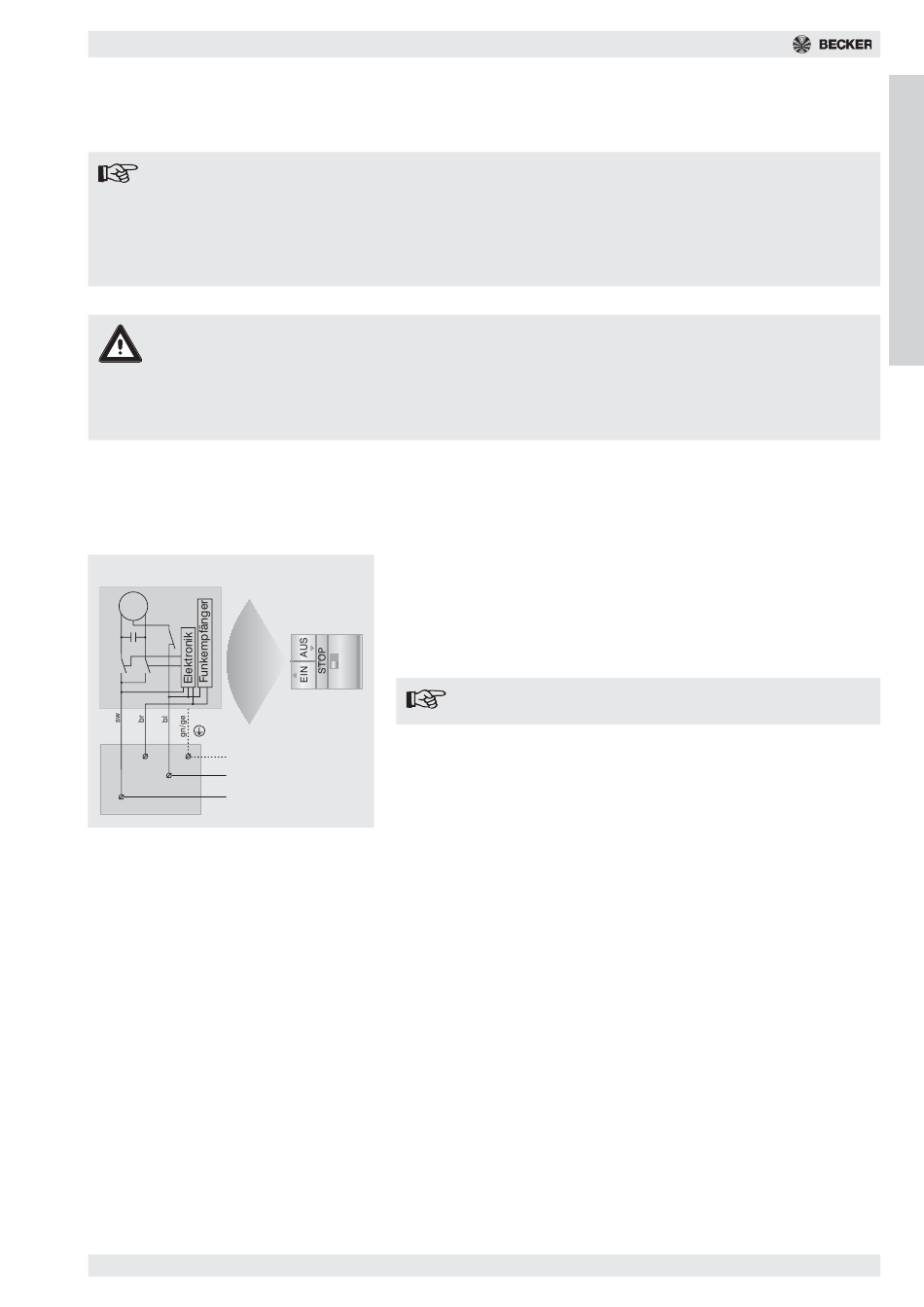

2. Netzanschluß herstellen: grün/gelbe Ader an Schutzleiter PE, blaue Ader an Neutralleiter N, schwarze Ader an den Außen-
leiter L1 fachgerecht anklemmen. Braune Ader offen lassen und durch Isolierung vor Berührung schützen (siehe Abb. 15).
15
~ M
230V
PE
N
L1
3. Motorkabel zum Motor hin ansteigend verlegen, bzw. eine Schlaufe bilden.
4. Motorkabel so fixieren, daß es nicht in den Wickelraum ragen kann.
5. Netzspannung am festen Anschluß einschalten.
6. Ggf. Funktionsprüfung. Zum ersten Auslösen eines Fahrbefehls, die ent-
sprechende Taste bis zu 7 Sekunden drücken.
7. Montage und Inbetriebnahme sind damit abgeschlossen.
Hinweis
Zuleitungen stets 3-adrig durchführen.
Funktion in Verbindung mit dem Windmodul
Bei Anschluß an das Windmodul ist eine Windüberwachung der
Sonnenschutzanlage möglich (siehe Betriebsanleitung Windmodul). Bei
Windalarm fährt die Anlage ein und kann für die Dauer des Windalarms nicht
komplett ausgefahren werden. Zur Verdeutlichung eines Windalarms fährt
der Antrieb nach einem Ausfahrbefehl ¼ Wickelwellenumdrehung aus und
wieder ein.
D
E
U
T
S
C
H
11
