9
Netzanschluß
blau
schwarz
D
E
grün/gelb
U
T
S
C
10
Taste
H
Taste
AUS-
EIN-
FAHRT
FAHRT
Taste STOPP
11
ON
DIP
1
2
3
4
5
6
7
8
Tastenabdeckung
12
ON
1
AUTO
13
14
ON
1
2
3
4
5
10

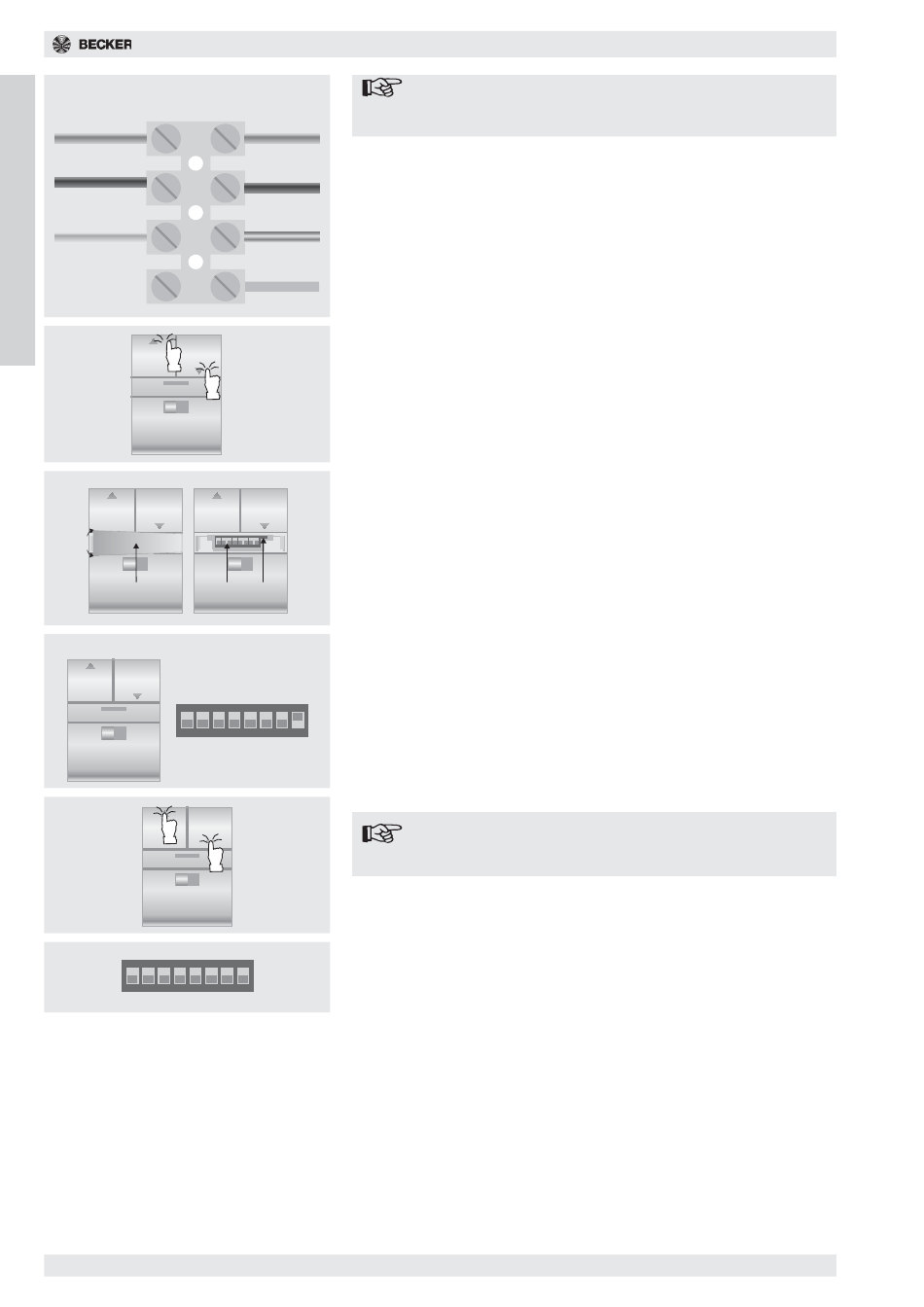

Betriebsanleitung R8/17SF bis R120/11SF und R8/17SF+ bis R120/11SF+
Motorkabel
blau
Zuordnen von Wandsender und Sonnenschutzantrieb
schwarz
Um den Funkantrieb betreiben zu können, muß diesem sein zugehöriger Sen-
der (TouchControl) zugeordnet werden. Hierzu muß folgendermaßen vorge-
gangen werden:
grün/gelb
1. Funkantrieb mit dem 230 V AC-Netz verdrahten:
Schwarz
Braun
braun
Blau
Gelb/grün - PE
2. 230V-Sicherung einschalten oder Netz-Stecker einstecken.
3. Innerhalb von 2 Min. nach dem Aufschalten der Netzspannung die AUS-
FAHRT- und EINFAHRT-Tasten des Senders gleichzeitig betätigen (Abb.
10).
4. Der Funkantrieb bestätigt den Einlernvorgang mit einem Doppelklack.
Der Funkantrieb kann nun gefahren werden. Wird ein Fahrbefehl mit einem
Gegenbefehl abgebrochen, so reversiert der Funkantrieb. Um den Funk-
antrieb zu stoppen, muß die breite STOPP-Taste betätigt werden.
Einstellen der Endlagen
5. In die gewünschte äußere Position fahren und über die STOPP-Taste stop-
pen.
ON
DIP
1
2
3
4
5
6
7
8
6. Abdeckung am TouchControl entfernen (Abb. 11) und Dip-Schalter 1-7 auf
OFF und Dip-Schalter 8 auf ON stellen (Abb. 12).
DIP-Schalter LED
7. AUSFAHRT- und EINFAHRT-Taste gemeinsam ca. 6-7 sec. drücken
(Abb.13), bis der Funkantrieb das Programmieren der Endlage mit einem
1x klack bestätigt. Sollte der Funkantrieb 2x klacken, so war schon eine
Endlage programmiert und wurde nun gelöscht. Punkt 7 wiederholen.
8. Dip-Schalter 8 auf OFF stellen (Abb. 14) und Abdeckung montieren.
9. Funkantrieb bzw. Sonnenschutz einfahren, bis der Funkantrieb von alleine
abschaltet.
DIP
Hierzu:
2
3
4
5
6
7
8
Bei Rechtseinbau: AUSFAHRT-Taste drücken
Bei Linkseinbau: EINFAHRT-Taste drücken.
Die Endlagen sind nun eingestellt. Um die Endlagen neu zu programmieren,
müssen die Punkte ab 5. wiederholt werden.
DIP
6
7
8
Hinweis:
Der Abstand zwischen Netzzuleitung und TouchControl sollte
mindestens 80 cm betragen.
- L1
- offen, nicht anschließen
- N
Hinweis
Der HAND/AUTO-Schieber ist in Verbindung mit einem
Sonnenschutzantrieb der Serie SF bzw. SF+ ohne Funktion.
