Ouverture du recouvrement frontal

Introduction
Les interfaces situées sur la face avant de la D4x5-2 et de la CX32-2 sont protégées par un
recouvrement frontal. Pour l'ouvrir, rabattez-le vers le bas. Les interfaces de raccordement
sont alors accessibles et peuvent être câblées.
Le recouvrement frontal est fixé par une charnière à la face avant du boîtier. Vous pouvez le
retirer lorsqu'il est ouvert. Pour fermer le recouvrement frontal, rabattez-le vers le haut. Il se
verrouille automatiquement en position finale au moyen d'un crochet sur le haut du boîtier de
l'appareil.
Remarque
Le retrait du couvercle de la D4x5-2 et de la CX32-2 n'est possible que lorsqu'il est incliné à
environ 45 degrés.
Procédure pour la D4x5-2 et la CX32-2
1. Débloquez le verrouillage situé sur le haut de la face intérieure du recouvrement frontal
2. Rabattez le recouvrement frontal vers l'avant.
SIMOTION D4x5-2
Manuel de mise en service et de montage, 02/2012
en poussant le crochet de déverrouillage vers le bas (voir la figure suivante).

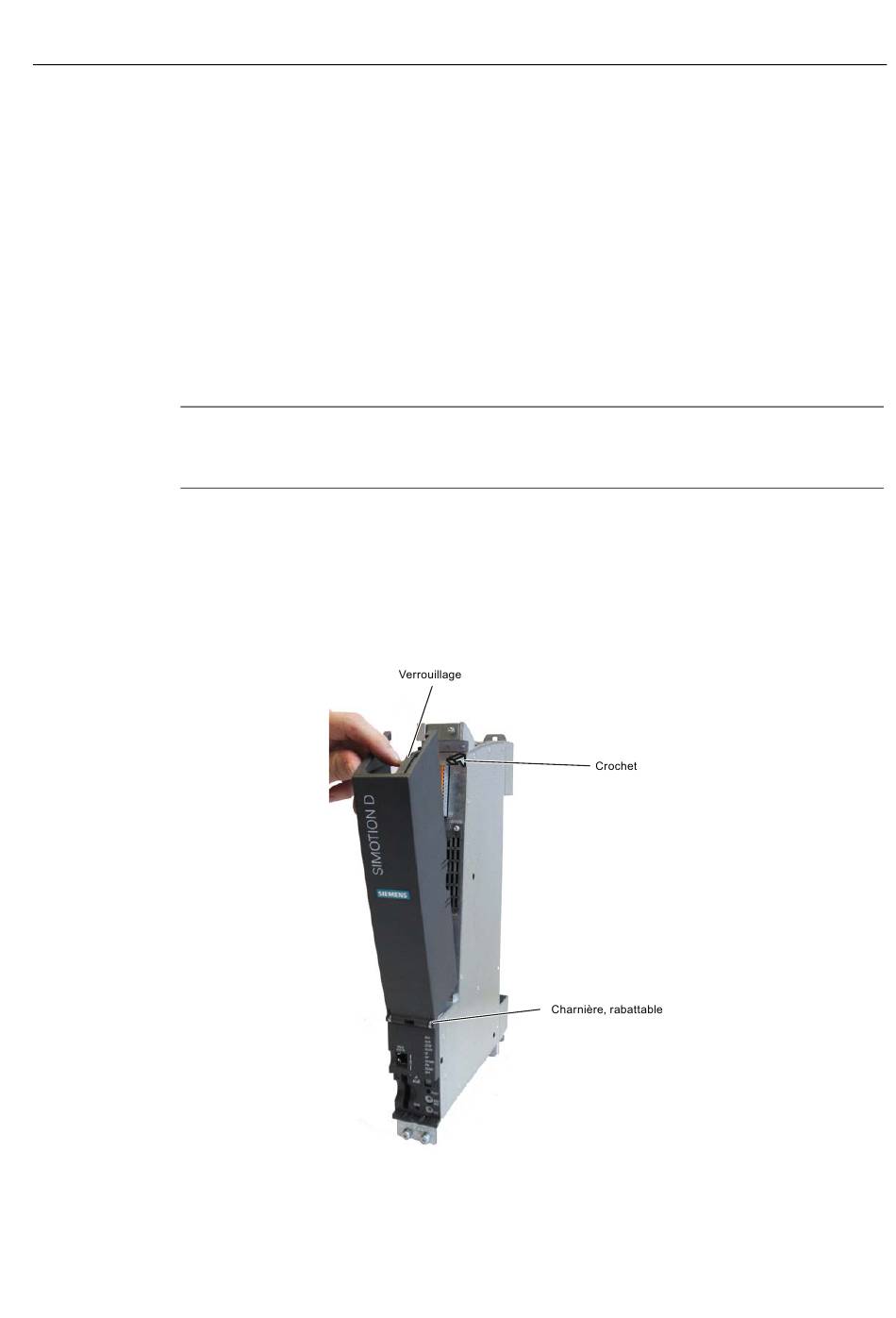

Figure 3-4 Ouverture du recouvrement frontal (exemple de la D4x5-2)
3.3 Ouverture du recouvrement frontal
