Voyants et connecteurs

2.1 Ouverture des volets du boîtier
Position des voyants et des connecteurs électriques
Les LED informant en détail sur les états de fonctionnement du module se trouvent derrière
le volet supérieur du module.
Les bornes se trouvent sur le dessus du module.
Le connecteur PROFIBUS se trouve derrière le volet inférieur du module.
Ouverture des volets du boîtier
Vous ouvrez le volet supérieur ou inférieur du boîtier en le faisant basculer, comme indiqué
sur la figure, vers le bas ou le haut. Les volets se terminent par un rebord facilitant
l'ouverture.

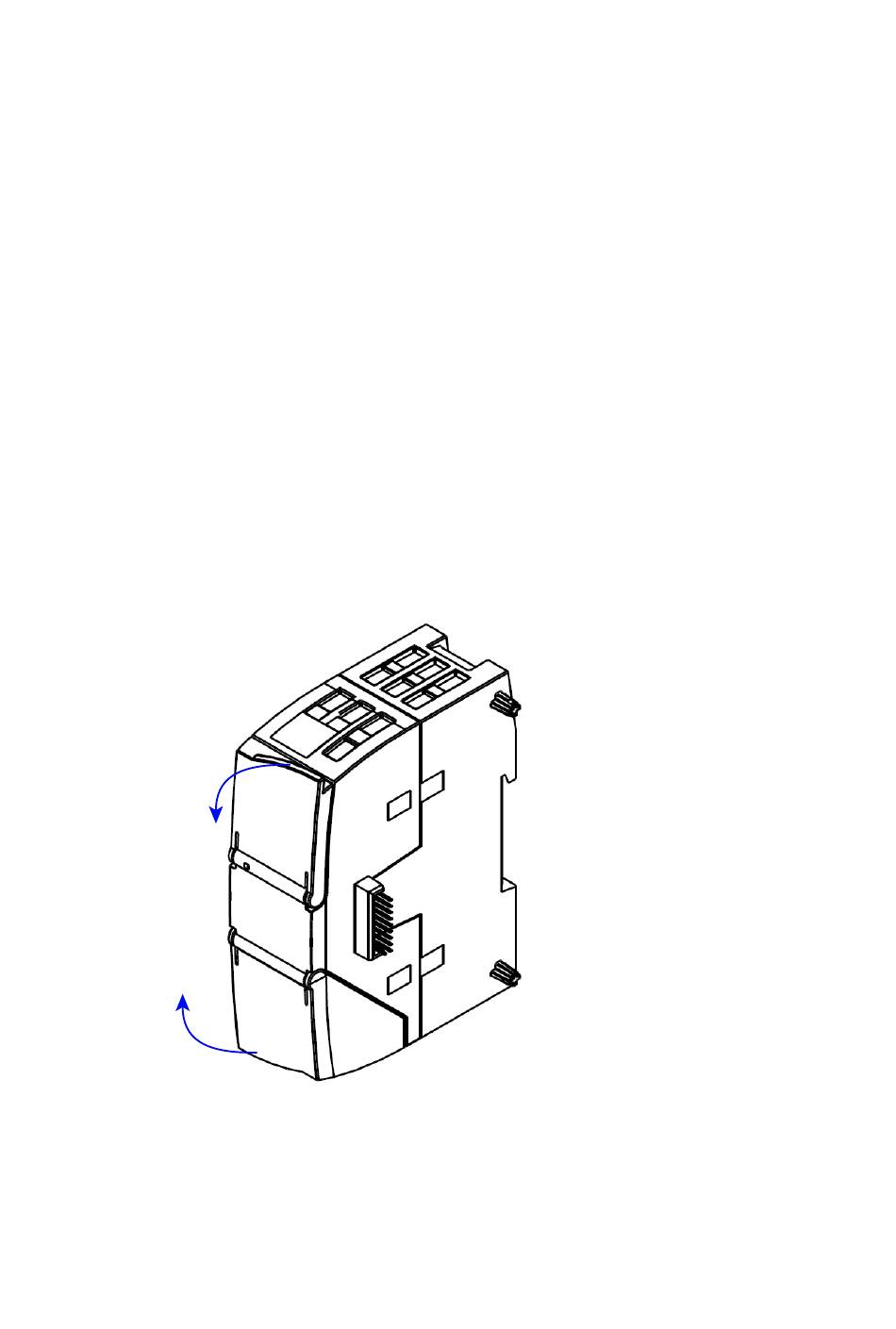

Figure 2-1
CM 1243-5
