Mot clé
Interfaces Ethernet
Configurations de
télégramme
SINAMICS
Integrated/Controller
Extension
SIMOTION D4x5-2
Manuel de mise en service et de montage, 02/2012
Explication
Les configurations des interfaces Ethernet, y compris une affectation PG/PC éventuellement
existante, sont conservées.
Image d'une D4x5 sur une D4x5-2 :
X120 IE1/OP → X127 P1 PN/IE (interface située sur la face avant du module)
X130 IE2/NET → X130 P1 PN/IE-NET (interface située sous le volet avant)
L'interface X120 P1 PN/IE-OP est présente uniquement sur la D4x5-2 DP. Cette interface
n'est jamais représentée.

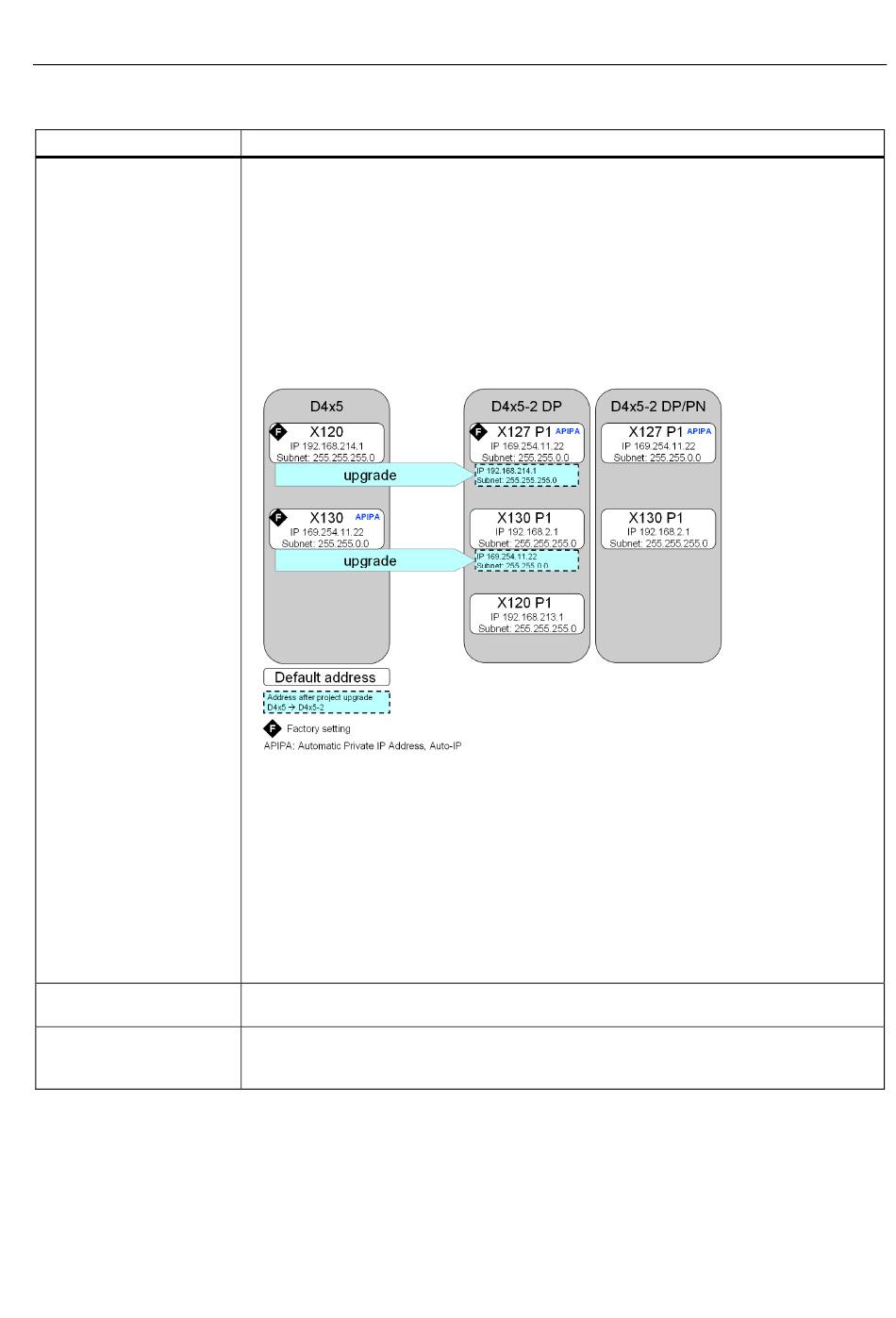

La figure ci-dessous vous donne une vue d'ensemble des adresses par défaut ainsi que du
comportement lors d'une mise à niveau de D4x5 à D4x5-2 (condition : les adresses par
défaut ont été utilisées pour la D4x5).
A la livraison de la SIMOTION D4x5, les interfaces Ethernet disposent d'une adresse par
défaut. Ces adresses sont également proposées lors de la configuration de SIMOTION
SCOUT comme adresses par défaut.
Sur la SIMOTION D4x5-2, seule l'interface X127 P1 possède encore une adresse par défaut
à la livraison. L'interface X127 P1 étant mieux accessible, il convient de la favoriser pour la
connexion de la PG/du PC. L'adresse par défaut est une Automatic Private IP Address
(APIPA ou Auto-IP). Une PG/un PC peut ainsi configurer automatiquement l'interface
réseau.
Les interfaces X120 P1 et X130 P1 ne disposent d'aucune adresse à la livraison. Lors de la
configuration des interfaces, les adresses représentées sur la figure sont proposées comme
adresses par défaut.
Les configurations de télégramme des interfaces PROFIBUS et PROFINET sont
conservées. Ceci s'applique également aux adresses des slots/subslots.
Le SINAMICS Integrated et la Controller Extension sont remplacés par le nouveau type et la
version correspondant à celui-ci. La configuration de l'entraînement et les affectations des
interfaces DRIVE-CLiQ sont conservées.
6.22 Migration de la SIMOTION D4x5 à la SIMOTION D4x5-2
Mise en service (logiciel)
315
