6.2.3

Configuration des composants

Prérequis
Vous avez inséré une SIMOTION D4x5-2 dans le projet, configuré la communication et
appelé l'assistant entraînement en double-cliquant "Configurer l'entraînement" dans le
navigateur de projet.
Remarque
Pour une vue d'ensemble des configurations , des capacités fonctionnelles et des topologies
DRIVE-CLiQ autorisées, reportez-vous au manuel de mise en service
chapitre Capacités fonctionnelles (Page 309).
Notez, entre autres, que l'utilisation mixte du servocontrôle et du contrôle vectoriel est
impossible, tandis que l'utilisation mixte du servocontrôle et du contrôle vectoriel-
possible.
Le non-respect des règles qui y figurent n'est pas signalé par des erreurs lors de la
configuration, mais seulement lors du chargement !
Procédure
Lors de l'exécution de l'assistant, il vous est demandé de procéder, par exemple, aux
opérations de configuration suivantes :
1. Dans la boîte de dialogue "Carte optionnelle", spécifiez si vous voulez utiliser une TB30
SIMOTION D4x5-2
Manuel de mise en service et de montage, 02/2012
comme carte optionnelle.

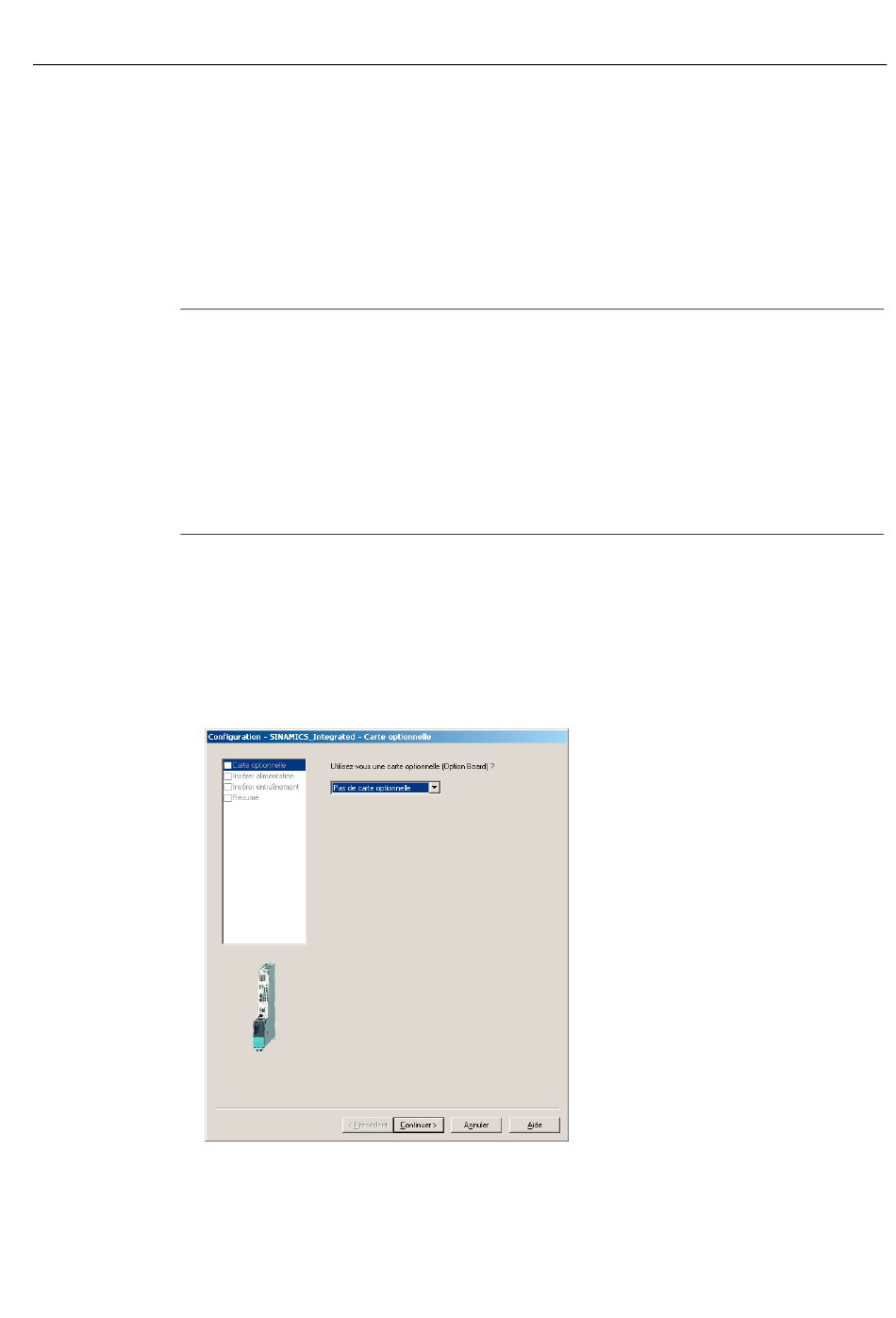

Figure 6-1 Sélection d'une carte optionnelle
6.2 Réalisation de la configuration de la D4x5-2 hors ligne
Mise en service (logiciel)
SINAMICS S120
et au
U f
/ est
169
