5. Confirmez la fenêtre "Résumé" en cliquant sur Terminer.
Affectation des codeurs
Pour un axe de positionnement, le codeur 1 du TO Axe est automatiquement créé (codeur
moteur) et affecté au premier codeur de l'entraînement.
Si le codeur 2 (codeur direct) est créé sur le TO Axe, ce codeur est affecté au deuxième
codeur de la régulation d'entraînement.
SIMOTION D4x5-2
Manuel de mise en service et de montage, 02/2012
L'axe réel configuré apparaît dans le navigateur de projet.

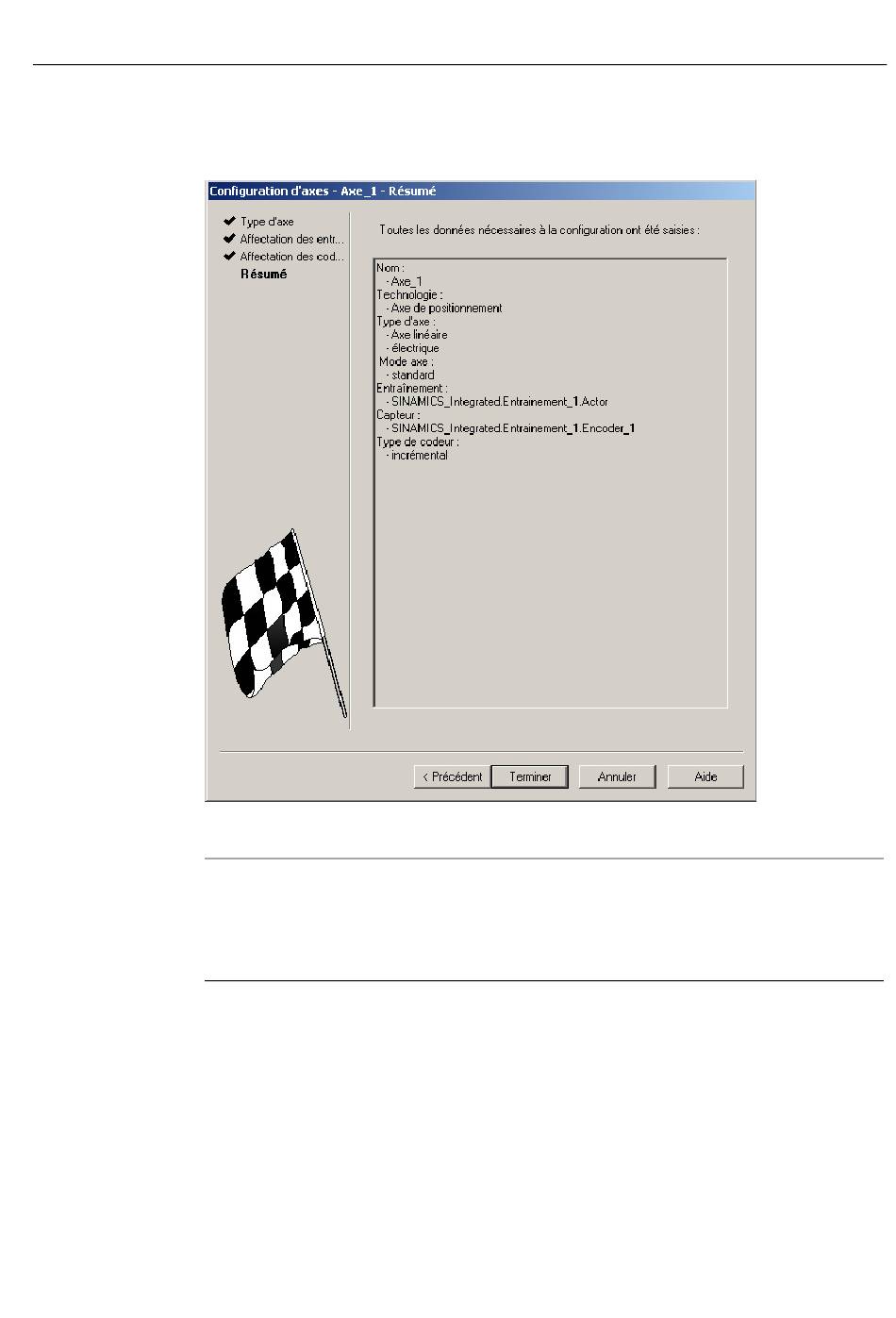

Figure 6-41 Résumé de l'assistant axe
Remarque
Au démarrage du système, les grandeurs de référence, les données d'entraînement et
les paramètres de capteur du SINAMICS sont automatiquement validés pour les données
de configuration SIMOTION des objets technologiques SIMOTION "TO Axe" et "TO
Codeur externe".
Mise en service (logiciel)
6.7 Création et test d'axes
243
