Entretien
Un système de lubrifi cation à huile est utilisé sur ce type
d'embrayage. Le niveau d'huile approprié doit être main-
tenu pour que la lubrifi cation soit effi cace. Voir Entretien.
Pour remplir, utilisez 0,47 l (1 pt.) d'huile du moteur de la
viscosité appropriée. Voir le tableau ci-dessous.
Température
Supérieure 10 °C (50 °F)
-17,8 °C (0 °F) à 10 °C (50 °F)
Inférieure -17,8 °C (0 °F)
Réglage

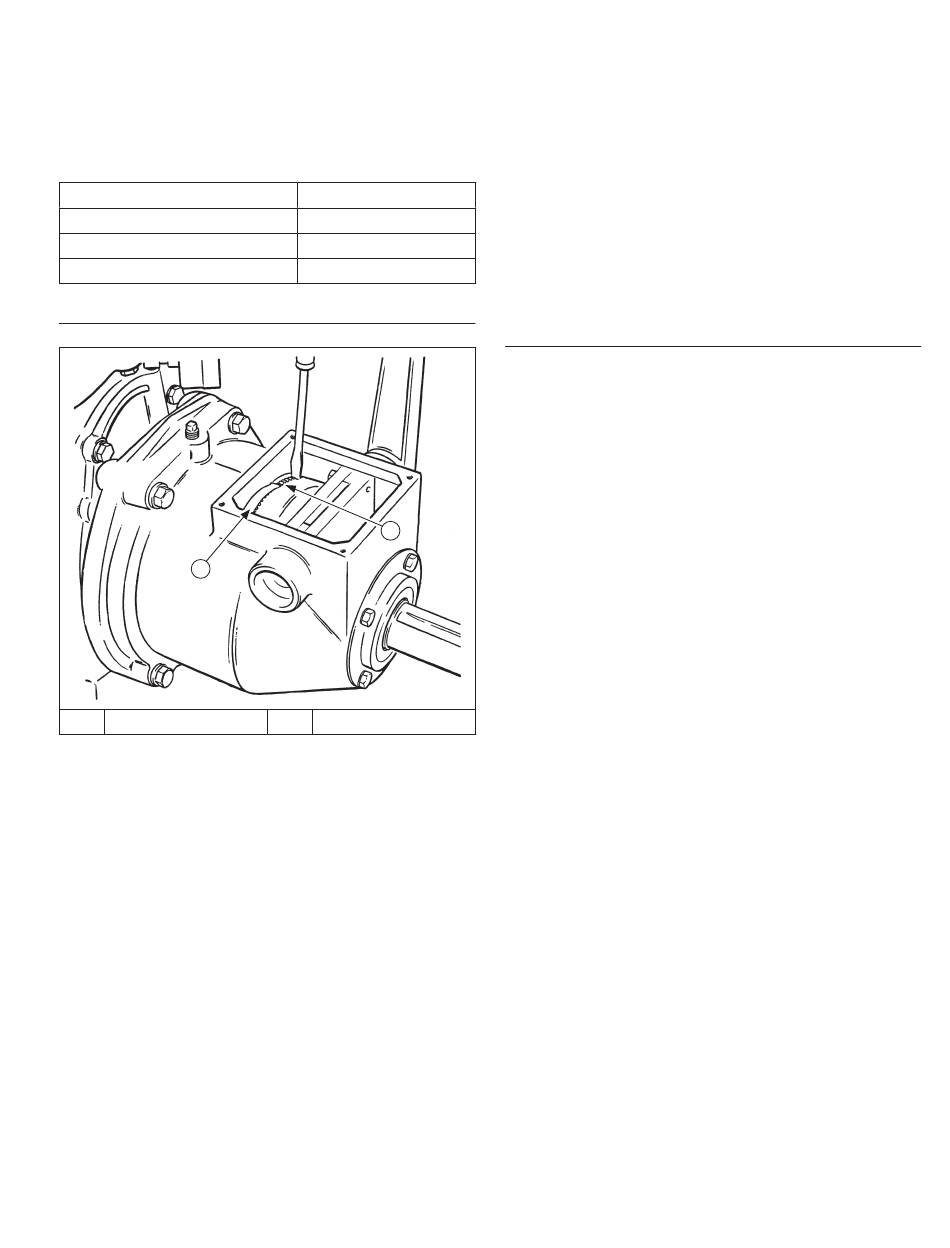

Composants de réglage d'embrayage
A
A
Attache à ressort
Après quelques heures, un nouvel embrayage peut avoir
besoin d'être de nouveau légèrement régler pour rectifi er
l'usure normale. Appuyez fermement pour enclencher
l'embrayage (40-45 livres à la poignée). Effectuez un
nouveau réglage si l'embrayage patine ou surchauffe,
ou bien si la poignée d'embrayage saute après avoir
embrayé. Suivez cette procédure :
24 690 10 Rév. C
Viscosité SAE
SAE 30
SAE 20
SAE 10
B
B
Bague de réglage
KohlerEngines.com
1. Relâchez l'embrayage et retirez la plaque d'identifi ca-
tion. Avec un tournevis large, tournez la bague dans
le sans des aiguilles d'une montre, un cran à la fois
jusqu'à ce qu'il soit nécessaire d'appuyer fermement
pour enclencher l'embrayage. La bague de réglage
est montée sur ressort et ne doit pas être desserrée
avant le réglage. N'essayez pas de tordre ou de
forcer l'attache à ressort en l'éloignant de la bague.
2. Une fois le réglage effectué, enclenchez l'em-
brayage. Assurez-vous que les rouleaux passent le
centre pour verrouiller l'unité en position enclenchée
et éviter le dégagement sous charge. Si le problème
persiste une fois ce nouveau réglage effectué,
l'embrayage doit être remis en état.
Remise en état
Purgez l'huile, retirez la plaque d'identifi cation et utilisez
cette procédure.
1. Retirez les vis de la fourche d'embrayage, ainsi que
les rondelles.
2. Retirez l'arbre intermédiaire.
3. Retirez les boulons du carter et sortez le carter en le
glissant.
4. Desserrez les boulons fi xant l'embrayage au
vilebrequin, puis retirez la vis de blocage.
5. Sortez l'embrayage.
6. Pour remplacer l'embrayage, tournez simplement le
collier de réglage vers l'extérieur et retirez le plateau.
Inversez la procédure pour réassembler. Ajustez et
lubrifi ez en suivant les instructions ci-dessus.
Embrayage
