Remarques :
1. Avant de modifier la position d'un commutateur ou d'un cavalier, mettez le
2. Tous les blocs de commutateurs et de cavaliers de la carte mère n'apparaissant
Voyants et boutons de commande de la carte mère
Les voyants d'erreur peuvent s'allumer après le retrait de l'alimentation en courant
alternatif du plateau de carte mère pour vous aider à isoler l'erreur. Une fois que
l'alimentation en courant alternatif a été retirée du plateau de carte mère, les
voyants restent alimentés pendant 90 secondes. Pour allumer les voyants d'erreur
sur la carte mère, maintenez le bouton Lightpath Diagnostics enfoncé. Les voyants
d'erreur qui étaient allumés pendant que le plateau de carte mère fonctionnait

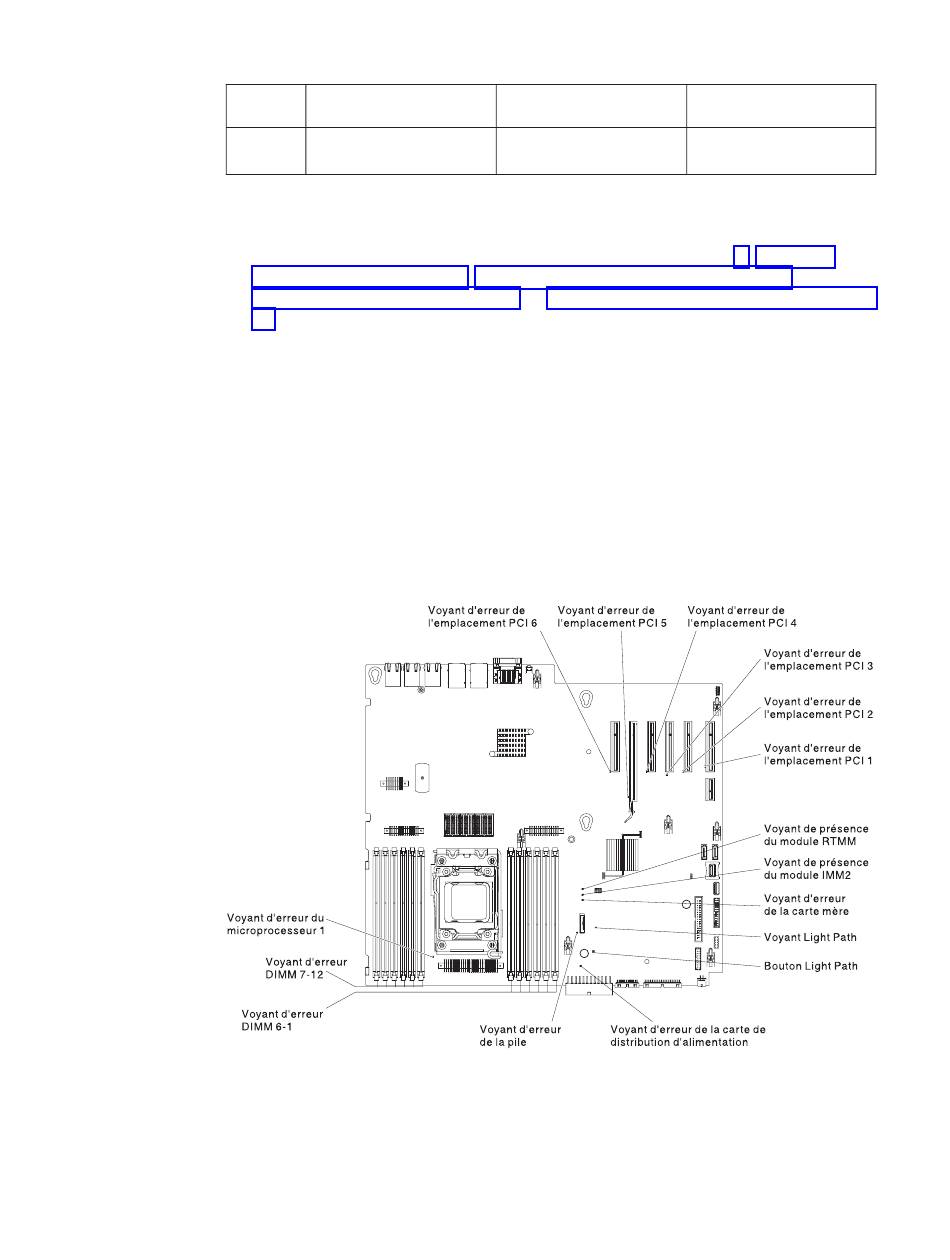

s'allument de nouveau et restent allumés tant que le bouton est enfoncé. La figure
suivante présente les voyants et les boutons de commande de la carte mère.
36
IBM System x3500 M4 type 7383 - Guide d'installation et d'utilisation
Tableau 4. Définition du bloc de commutateurs SW4 de la carte mère (suite)
Commu-
tateur Nom du commutateur
4 Effacement de la
mémoire CMOS
serveur hors tension. Consultez les informations des sections xi, «Conseils
d'installation», à la page 39, «Manipulation des dispositifs sensibles à
l'électricité statique», à la page 42, et «Mise hors tension du serveur», à la page
28.
pas sur les figures du présent document sont réservés.
Position par défaut
Désactivé
Description
Si activé, efface la
mémoire CMOS.
