Pour installer l'un des quatre ventilateurs remplaçables, procédez comme suit :
1. Lisez les consignes de sécurité commençant à la page xi et la section
2. Si vous ne l'avez pas encore fait, sortez le serveur de l'armoire et retirez le
3. Faites pivoter la grille d'aération vers le haut.
4. Positionnez le nouveau ventilateur au-dessus du support dans lequel vous allez
5. Alignez les pattes verticales du ventilateur avec les emplacements situés sur les
6. Poussez complètement le nouveau ventilateur dans le connecteur sur la carte
Si vous avez d'autres périphériques à installer ou à retirer, faites-le maintenant.
Sinon, passez à la section «Fin de l'installation», à la page 106.
Installation d'un adaptateur de mise à niveau ServeRAID en option
Pour installer un adaptateur de mise à niveau ServeRAID en option, procédez
comme suit :
1. Lisez les consignes de sécurité commençant à la page xi et la section
2. Mettez le serveur et les périphériques hors tension, puis débranchez tous les
3. Retirez le carter (voir «Retrait du carter», à la page 55).

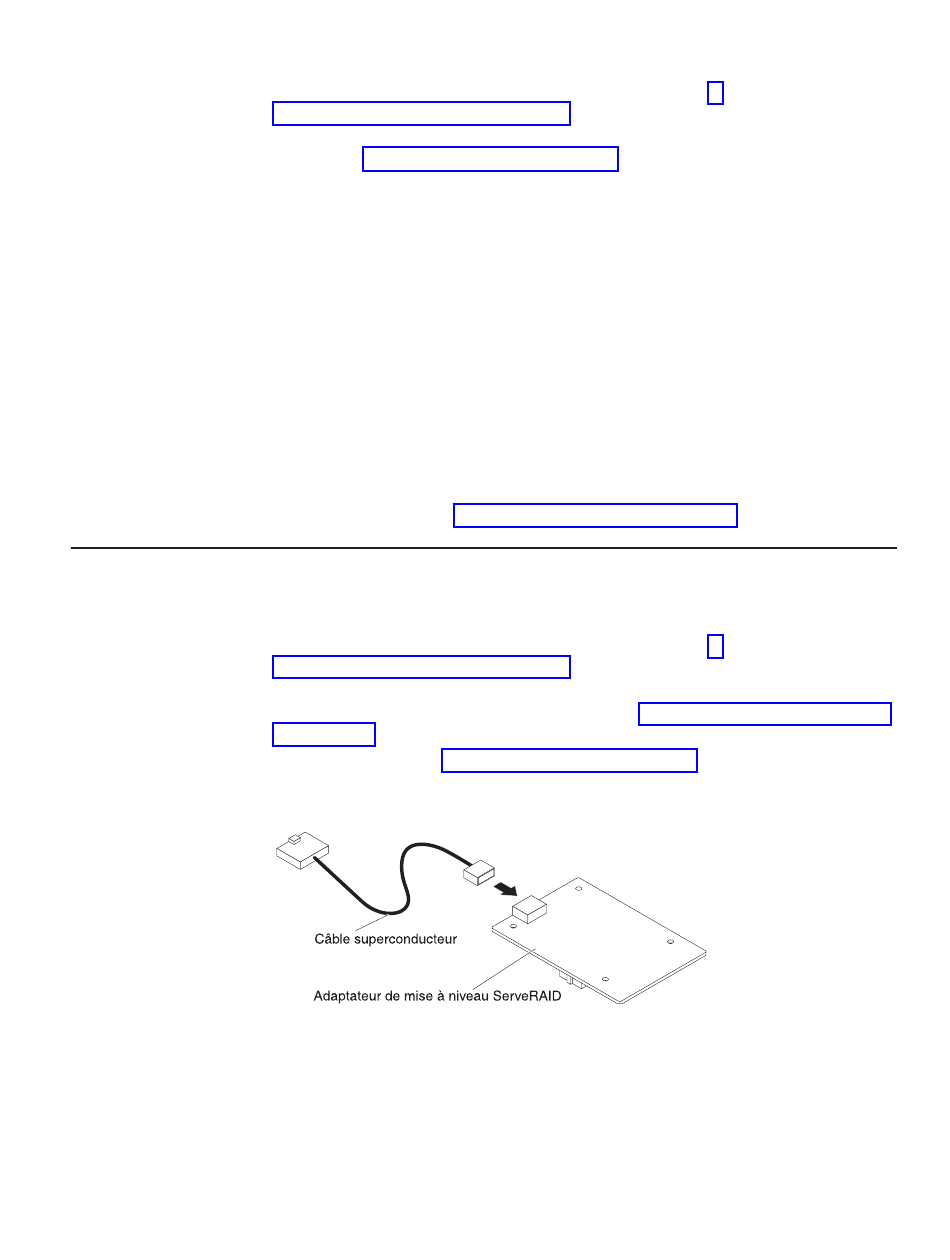

4. Connectez le câble supercondensateur à l'adaptateur de mise à niveau
5. Installez les trois fiches sur l'adaptateur de mise à niveau ServeRAID et
«Conseils d'installation», à la page 41.
carter (voir «Retrait du carter», à la page 55).
Avertissement :
Pour garantir un refroidissement optimal, ne laissez pas le
serveur sans son carter supérieur pendant plus de 30 minutes au cours de la
procédure.
l'installer de sorte que le connecteur du ventilateur soit aligné avec le
connecteur de la carte mère.
pattes du boîtier du ventilateur.
mère. Appuyez sur la partie supérieure du ventilateur pour le mettre en place.
Vérifiez que le voyant orange du connecteur du ventilateur situé sur la carte
mère est éteint.
«Conseils d'installation», à la page 41.
cordons d'alimentation et câbles externes (voir «Mise hors tension du serveur»,
à la page 29).
ServeRAID.
installez l'adaptateur de mise à niveau ServeRAID sur la carte mère.
Chapitre 2. Installation des périphériques en option
