2. Temps de perte supérieur au temps minimum d'étage de sortie bloqué (L2-03)
Alimentation V c.a.
Fréquence de sortie
Courant de sortie
Fig 6.34 Recherche de vitesse après étage de sortie bloqué (vitesse calculée : temps de perte > L2-03)
Exemples de détection de courant
Recherche de vitesse au démarrage
L'histogramme de l'utilisation de la recherche de vitesse au démarrage ou de sélection de la commande de
recherche de vitesse externe est présenté ci-dessous.
Commande RUN
Fréquence de sortie
Courant de sortie
Recherche de vitesse après bref étage de sortie bloqué (au cours d'une récupération de perte
de puissance, etc.)
1. Temps de perte inférieur au temps minimum d'étage de sortie bloqué
Alimentation V c.a.
Fréquence de sortie
Courant de sortie
Temps minimum de l'étage de sortie bloqué (L2-03)*1
Fig 6.36 Recherche de vitesse après étage de sortie bloqué (détection de courant : temps de perte < L2-03)
6-42
ON
Temps minimum de l'étage
de sortie bloqué (L2-03)
Remarque : si la fréquence immédiatement avant l'étage de sortie bloqué est basse ou si la durée de coupure
de l'alimentation est longue, le fonctionnement peut être identique à celui de la recherche dans le cas 1.
OFF
ON
Fréquence de sor-
tie maximum ou
fréquence définie
Temps minimum de l'étage
de sortie bloqué* (L2-03)

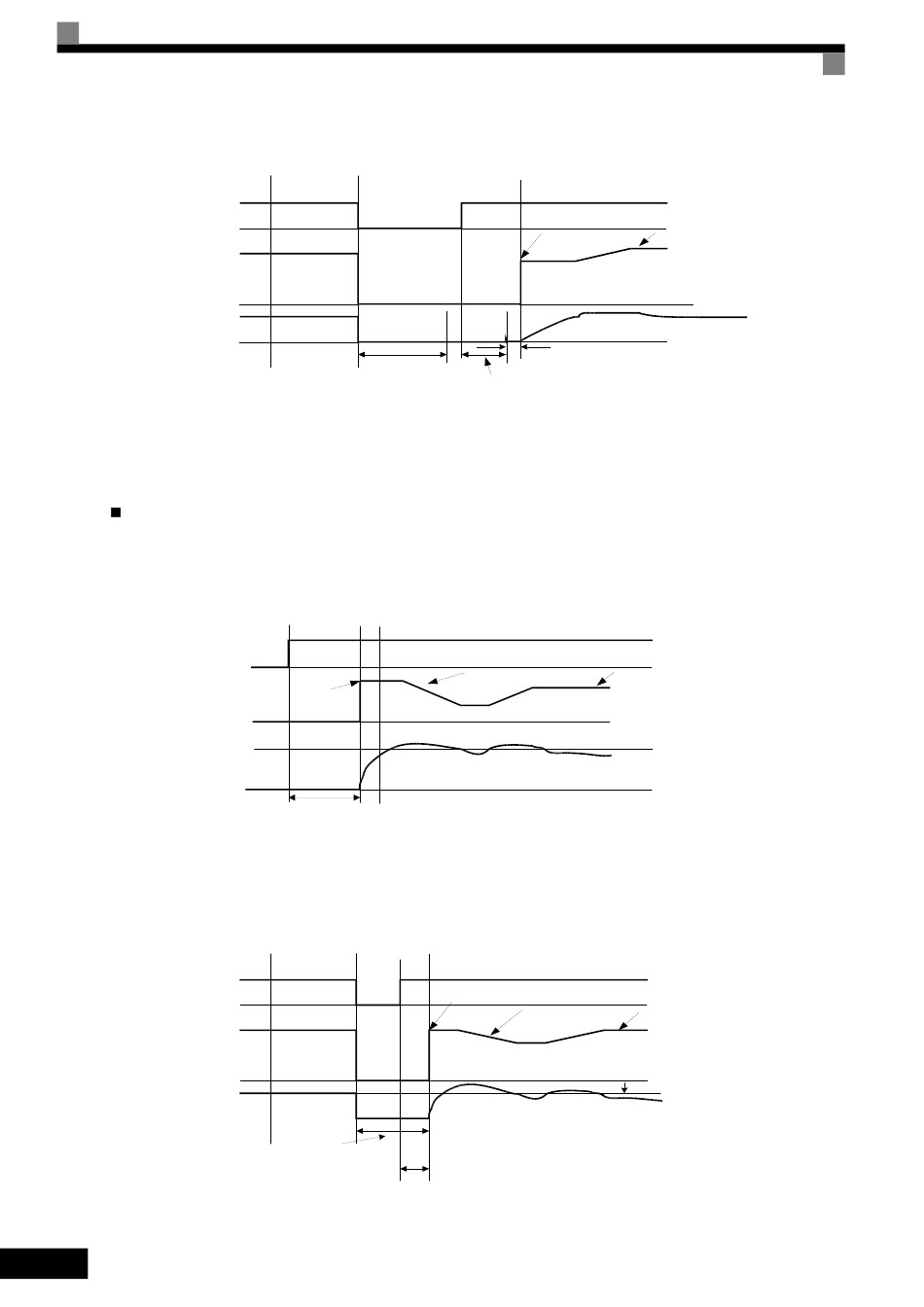

Fig 6.35 Recherche de vitesse au démarrage (détection de courant)
OFF
ON
OFF Début d'utilisation de la vitesse détectée
Temps d'attente de la re-
cherche de vitesse (b3-05)
Temps de décélération défini dans b3-03
* La limite inférieure est réglée à l'aide du temps de recherche de vitesse (b3-05).
Fréquence de sortie avant coupure de puissance
Temps de décélé-
ration défini dans
b3-03
Courant du fonctionnement de recherche de vitesse
*1 Le temps minimum de l'étage de sortie bloqué peut être réduit par la
fréquence de sortie immédiatement avant l'étage de sortie bloqué.
*2 Après la récupération de l'alimentation c.a., le moteur attend pen-
dant le temps d'attente minimum de la recherche de vitesse (b2-03).
*2
Définit la référen-
ce de fréquence
10 ms
Définit la référence
de fréquence
b3-02
Définit la référence
de fréquence
b3-02
