Exemple d'opérations avec la console LCD

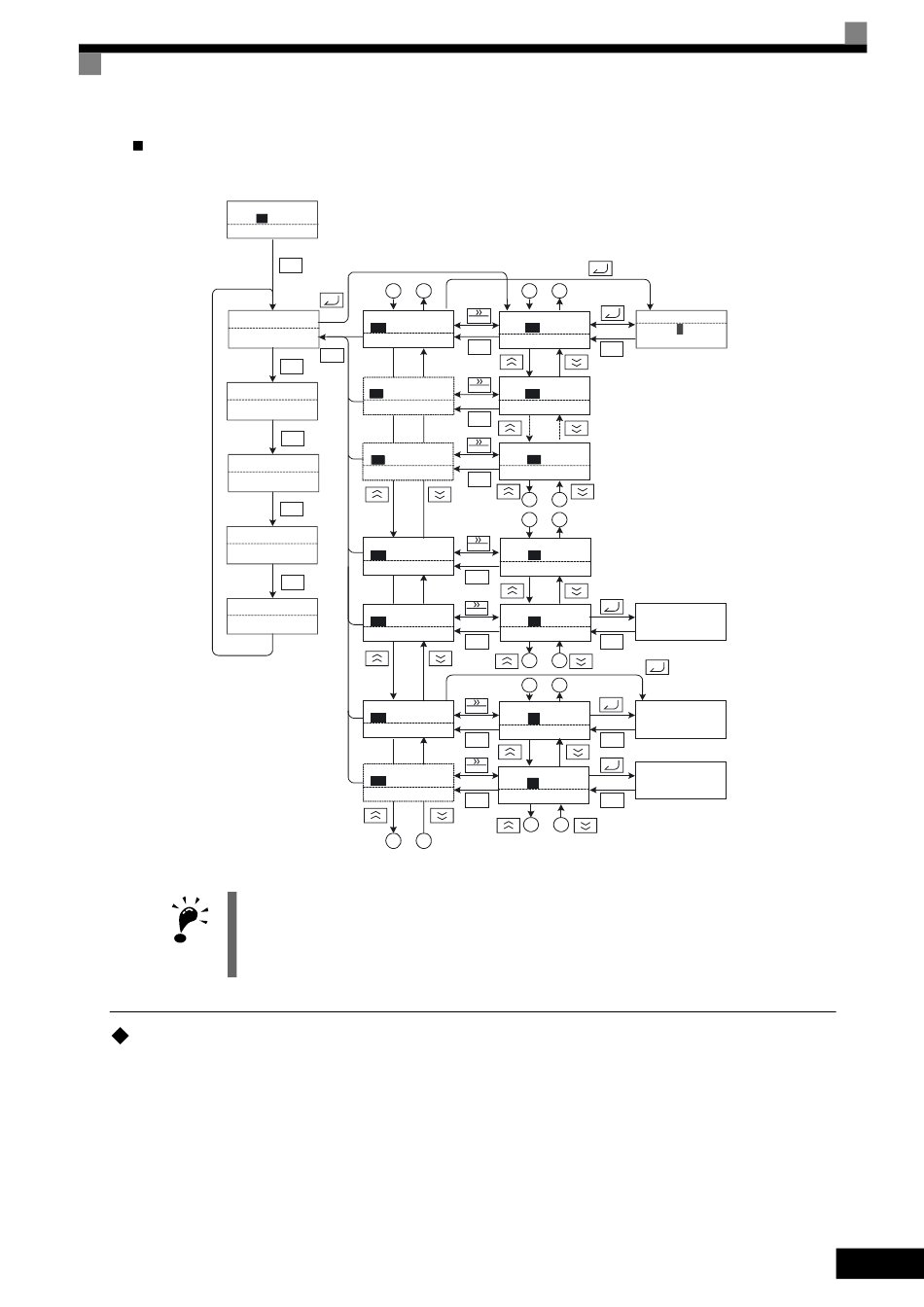

La Fig 3.7 montre des exemples de transition de mode avec la console numérique LCD.
Affichage au démarrage
-DRIVE- Prêt
Réf. fréquence
U1- 01=60.00Hz
U1-02= 60.00Hz
U1-03= 10.05A
Écran de
sélection du
MENU
mode
-DRIVE-
** Menu principal **
Marche
MENU
-QUICK-
** Menu principal **
Config. rapide
MENU
-ADV-
** Menu principal **
Programmation
MENU
-VERIFY-
** Menu principal **
Constantes modifiées
MENU
-A.TUNE-
** Menu principal **
Autoréglage
Fig 3.7 Opérations en mode Drive avec la console numérique LCD
Pour utiliser le variateur après avoir visualisé/modifié des paramètres, appuyez sur la touche MENU,
puis sur la touche DATA/ENTER pour saisir le mode DRIVE. Toute commande RUN est refusée tant
que le variateur affiche un autre écran.
Pour activer les commandes RUN à partir d'autres sources lors de la programmation, réglez le paramètre
IMPORTANT
b1-08 sur « 1 ».

Mode de programmation rapide

Dans le mode de programmation rapide, les paramètres de base nécessaires aux essais de fonctionnement du
variateur peuvent être contrôlés et définis.
Il est possible de modifier ces paramètres à partir de l'affichage. Utilisez les touches Incrémenter, Décrémenter
et Shift/RESET pour modifier ces paramètres. Le paramètre est enregistré et l'écran de contrôle s'affiche de
nouveau lorsque vous appuyez sur la touche DATA/ENTER.
Consultez le Chapitre 5, Paramètres utilisateur
de programmation rapide.
Écran de contrôle
A B
-DRIVE- Prêt
-DRIVE-
Écran
RESET
U1 - 01=60.00Hz
U1-02= 60.00Hz
U1-03= 10.05A
ESC
ESC
-DRIVE- Prêt
-DRIVE-
Écran
RESET
U1
- 02=60.00Hz
U1-03= 10.05A
U1-06= 203.5Vc.a.
ESC
-DRIVE- Prêt -DRIVE-
Écran RESET
U1 =13.17%
- 53
U1-01= 60.00Hz
U1-02= 60.00Hz
ESC
-DRIVE- Prêt
Trace d'erreur
RESET
U2 - 01= Aucun
U2-02= OC
U2-03= 60.00Hz
ESC
-DRIVE- Prêt
Trace d'erreur RESET
U2 - 02= OC
U2-03= 60.00Hz
U2-04= 60.00Hz
ESC
-DRIVE- Prêt
-DRIVE-
Historique des erreurs
RESET
3 - 01 = OC
U
U3-02= OV
U3-03= OH
ESC
-DRIVE- Prêt
RESET
-DRIVE-
Historique des erreurs
U3 - 02 = OV
U3-03= OH
U3-04= UV
ESC
A B
pour plus de détails sur les paramètres affichés dans le mode
Écran de réglage
de la fréquence
1 2
-DRIVE-
Prêt
Réf. fréquence
Réf. fréquence
U1 - 01 =60.00Hz
U1- 01= 60.00Hz 0
U1-02= 60.00Hz (0.00 60.00)
U1-03= 10.05A "0.00Hz"
ESC
L'écran des paramètres de
fréquence ne s'affiche pas
Prêt
Fréq. sortie
quand une source de
U1 - 02
=60.00Hz
référence de fréquence
U1-03= 10.05A
U1-06= 203.5Vc.a.
autre que la console
numérique est utilisée.
Prêt
Rétroaction PI 2
U1 =13.17%
- 53
U1-01= 60.00Hz
U1-02= 60.00Hz
1 2
3 4
-DRIVE- Prêt
Erreur en cours
U2 - 01= Aucun
U2-02= OC
U2-03= 60.00Hz
-DRIVE- Prêt
Dernière erreur
U2 - 02= OC
U2 - 02= OC
Surintensité
U2-03= 60.00Hz
U2-04= 60.00Hz
ESC
3 4
5 6
Prêt
Historique des erreurs U3 - 01= OC
U3 - 01 = OC
Surintensité
U3-02= OV
U3-03= OH
ESC
Prêt
U3 - 02= OV
Historique des erreurs
U3 - 02 = OV
Surtension bus c.c.
U3-03= OH
U3-04= UV
ESC
5 6
Modes
Prêt
~
Prêt
Prêt
Prêt
3-9
