Démontage du capot avant
Appuyez sur les côtés gauche et droit du capot avant en direction des flèches 1 et levez la partie inférieure du
capot en direction de la flèche 2 pour le retirer, comme indiqué sur l'illustration suivante.

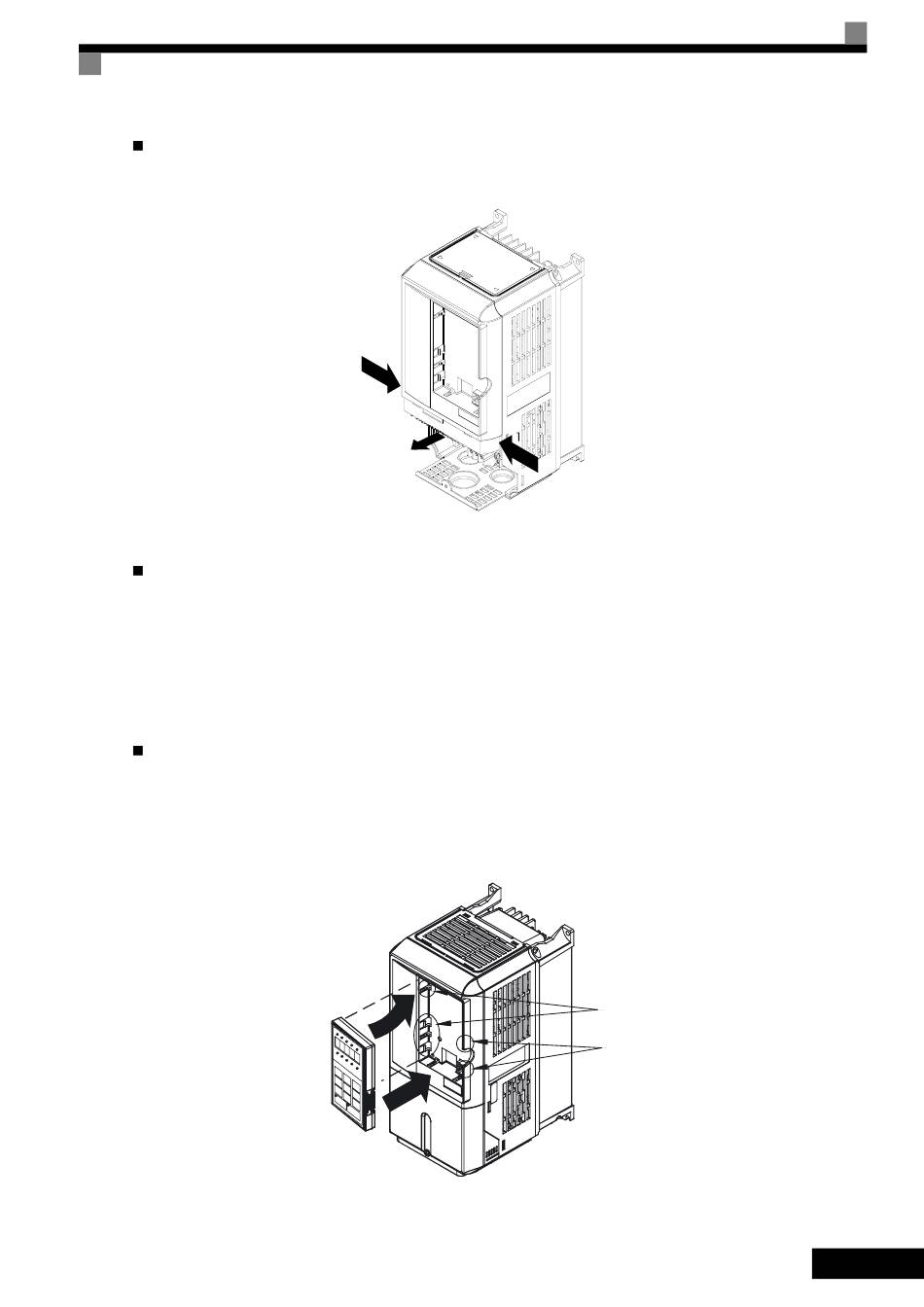

Fig 1.17 Démontage du capot avant (voir modèle CIMR-E7Z45P5 ci-dessus)

Montage du capot avant

Après le câblage des bornes, montez le capot avant sur le variateur en procédant dans l'ordre inverse du
démontage.
1. Ne montez pas le capot avant alors que la console numérique y est encore fixée, pour éviter tout dysfonc-
tionnement de la console numérique dû à un mauvais contact.
1. Insérez la patte de la partie supérieure du capot avant dans la rainure du variateur et appuyez sur la partie
inférieure du capot contre le variateur jusqu'à entendre le clic garantissant sa mise en place correcte.
Montage de la console numérique
Après avoir fixé le capot des bornes, montez la console numérique sur le variateur selon la procédure suivante.
1. Accrochez la console numérique sur le capot avant en A (deux points) en suivant la direction donnée par la
flèche 1, comme indiqué sur l'illustration suivante.
1. Appuyez sur la console numérique en direction de la flèche 2 jusqu'à entendre le clic garantissant sa mise
en place correcte en B (deux points).
Démontage/fixation de la console numérique et du capot avant
1
2
Fig 1.18 Montage de la console numérique
A
B
1-19
