Accès aux bornes du variateur

Retrait du capot des bornes (variateurs IP00 et NEMA 1 / IP20)

Variateurs de 18,5 kW maxi.
Desserrez la vis en bas du capot des bornes, appuyez sur les côtés du capot en suivant la direction des
flèches 1, puis levez-le au dessus des bornes en direction de la flèche 2.
Variateurs de 22 kW minimum
Desserrez les vis gauche et droite en haut du capot des bornes, tirez le capot en suivant la direction de la
flèche 1 puis levez-le au dessus des bornes en direction de la flèche 2.

Fixation du capot des bornes

Lorsque le câblage du bornier est terminé, fixez le capot des bornes en procédant dans l'ordre inverse du
démontage.
Pour les variateurs avec une sortie inférieure ou égale à 18,5 kW, insérez la patte de la partie supérieure du
capot des bornes dans la rainure du variateur et appuyez sur la partie inférieure du capot des bornes jusqu'à
entendre le clic garantissant sa bonne mise en place.
1-16
1
2

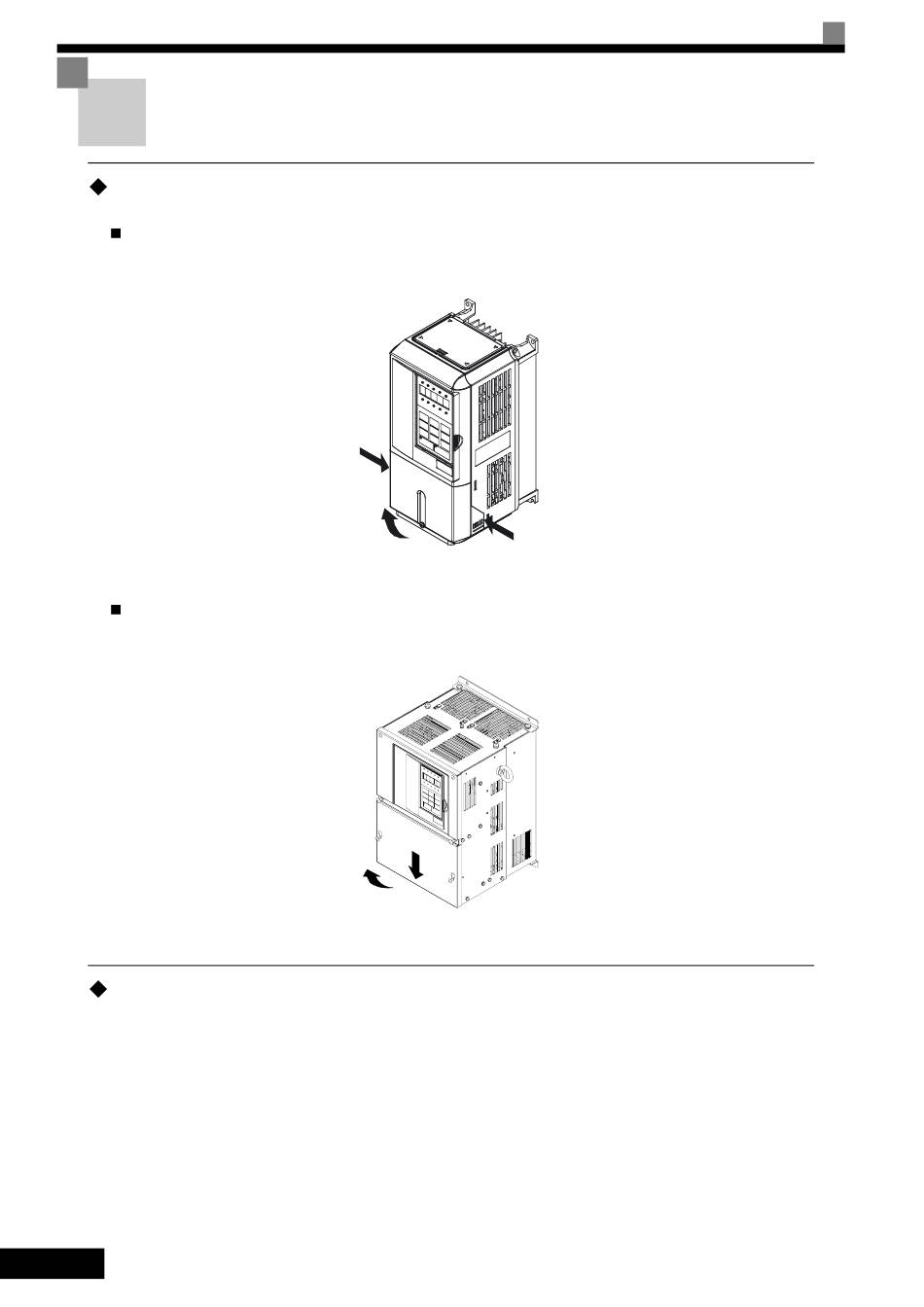

Fig 1.13 Démontage du capot des bornes (voir modèle CIMR-E7Z25P51 ci-dessus)
2
Fig 1.14 Démontage du capot des bornes (voir modèle CIMR-E7Z20220 ci-dessus)
