Démontage et montage du bornier du circuit de contrôle
Démontage du bornier du circuit de contrôle
1. Retirez la console numérique et le capot avant.
2. Retirez les connecteurs de ligne reliés à FE et NC sur le bornier du circuit de contrôle.
3. Dévissez les vis de montage (1) situées sur les côtés droit et gauche pour libérer les bornes de contrôle.
(Il n'est pas nécessaire de retirer complètement ces vis. Elles se surélèvent automatiquement.)
4. Tirez le bornier vers le bas (dans la direction 2).
Montage du bornier du circuit de contrôle
Suivez la procédure de démontage dans l'ordre inverse pour monter le bornier.
Vérifiez que le bornier et le contrôleur coïncident au niveau du connecteur CN5 avant d'appuyer sur son plan.
Les broches du connecteur peuvent se tordre si la carte est placée en force !

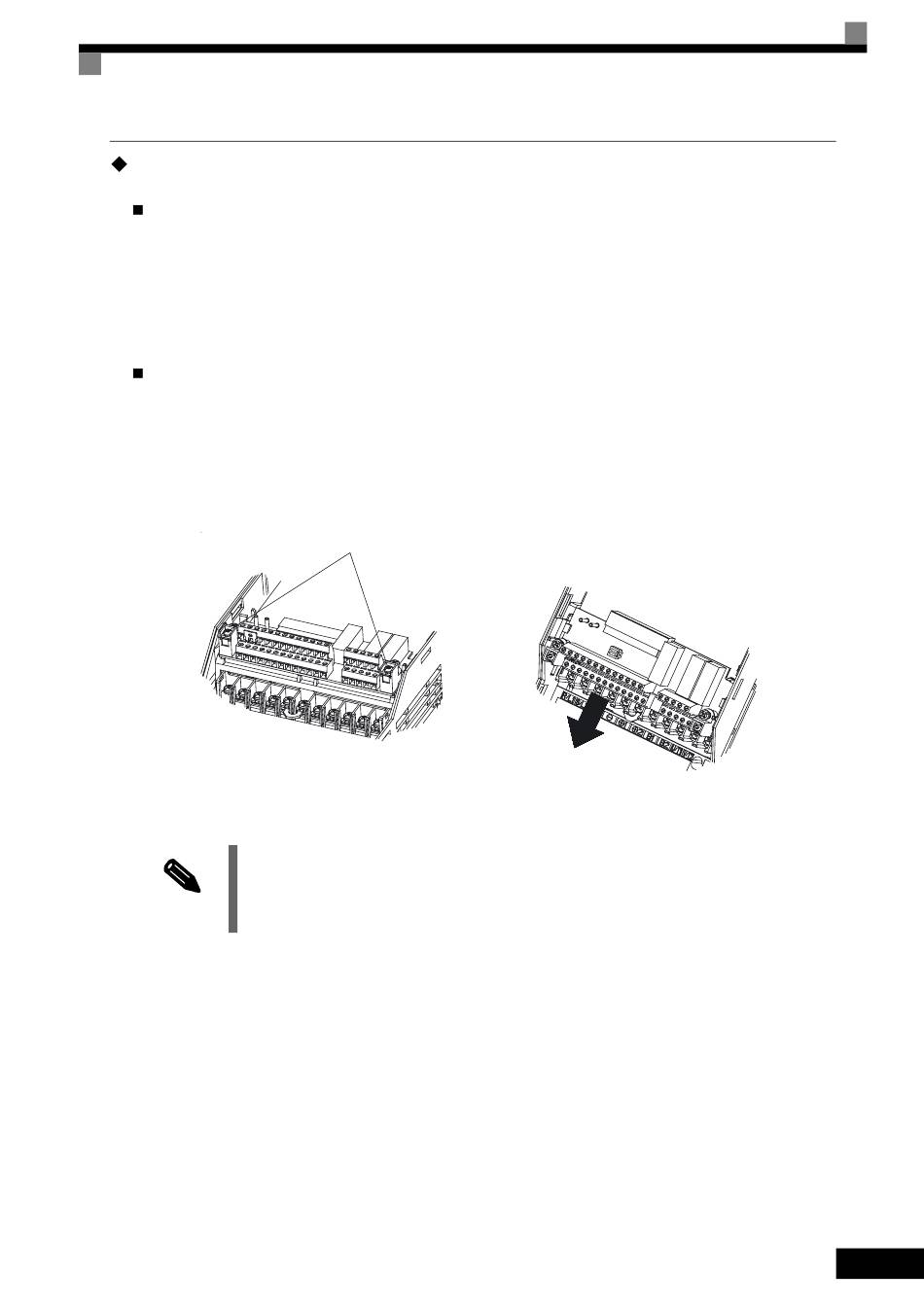

Fig 8.3 Démontage du bornier du circuit de contrôle
Vérifiez toujours que le voyant de charge est éteint avant de démonter ou de monter le bornier du circuit
de contrôle.
