Touches De La Console Numérique - Omron VARISPEED E7 Manuel D'utilisation

Le variateur IP54 est doté d'un type de console numérique différent, la console numérique LCD, ou
JVOP-160-OY. Cette console comporte un afficheur en texte clair de 5 lignes, mais les noms des touches et
leurs fonctions sont identiques, voir
variateurs IP00 et NEMA 1 / IP20.

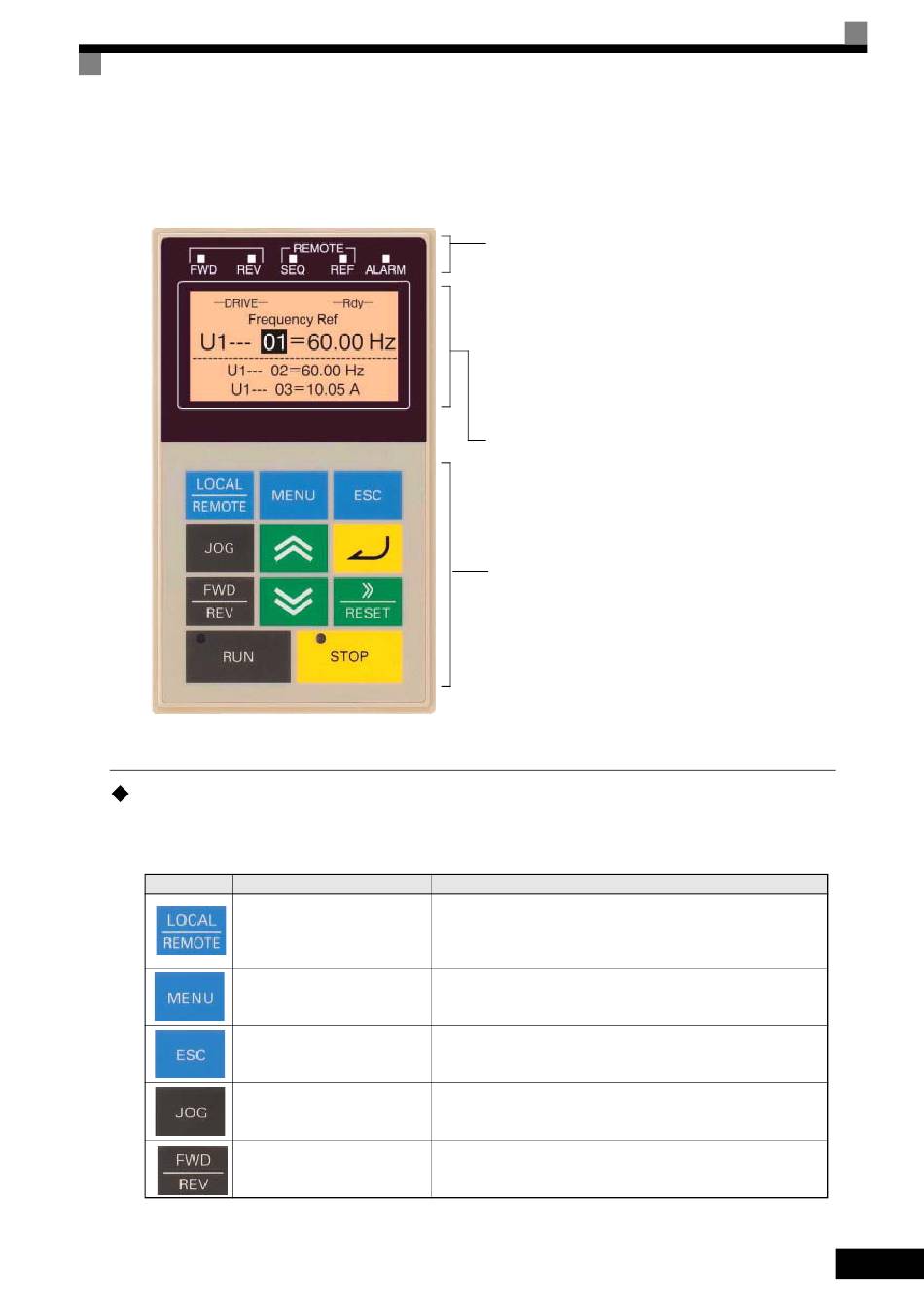

Fig 3.2 Noms et fonctions des composants de la console numérique LCD
Touches de la console numérique
Les noms et les fonctions des touches de la console numérique sont décrits dans le
Touche
Touche LOCAL/REMOTE
Touche MENU
Touche ESC
Touche JOG
Touche FWD/REV
Fig 3.2. Cette console est également disponible en option pour les
Tableau 3.1 Fonctions des touches
Nom
Commute les commandes entre la console numérique (LOCAL) et
les paramètres dans b1-01 et b1-02 (REMOTE).
Cette touche peut être activée ou désactivée en réglant le paramètre
o2-01.
Sélectionne les modes.
Retourne à l'état précédant l'activation de la touche DATA/ENTER.
Active le fonctionnement pas à pas lorsque le variateur fonctionne à
partir de la console numérique.
Sélectionne le sens de rotation du moteur lorsque le variateur
fonctionne à partir de la console numérique.
Indicateurs du mode de contrôle
FWD : s'allume lorsque la commande Run de marche
avant est activée.
REV : s'allume lorsque la commande Run en sens
inverse est activée.
SEQ : s'allume lorsque la commande Run de la borne
du circuit de contrôle est activée.
REF : s'allume lorsque la référence de fréquence des
bornes de circuit de contrôle A1 et A2 est
activée.
ALARM : s'allume lorsqu'une erreur se produit ou qu'une
alarme se déclenche.
Affichage des données
Affiche les données de surveillance, les paramètres et
les réglages.
Touches
Exécute des opérations telles que la définition des
paramètres de l'utilisateur, la surveillance, le
fonctionnement pas à pas et l'autoréglage.
Tableau
Fonction
Console numérique
3.1.
