Exemples de calculs de vitesse
Recherche au démarrage
L'histogramme de l'utilisation de la recherche de vitesse au démarrage et de la recherche de vitesse aux bornes
d'entrée multifonction est présenté ci-dessous.
OFF
Commande RUN
Fréquence de sortie
Courant de sortie
Temps minimum de l'étage de sortie bloqué (L2-03) x 0,7*
Remarque : si la méthode d'arrêt est l'arrêt par inertie et si la commande d'exécution devient
active pendant une courte période, le fonctionnement peut être identique à celui de la recherche dans le cas 2.

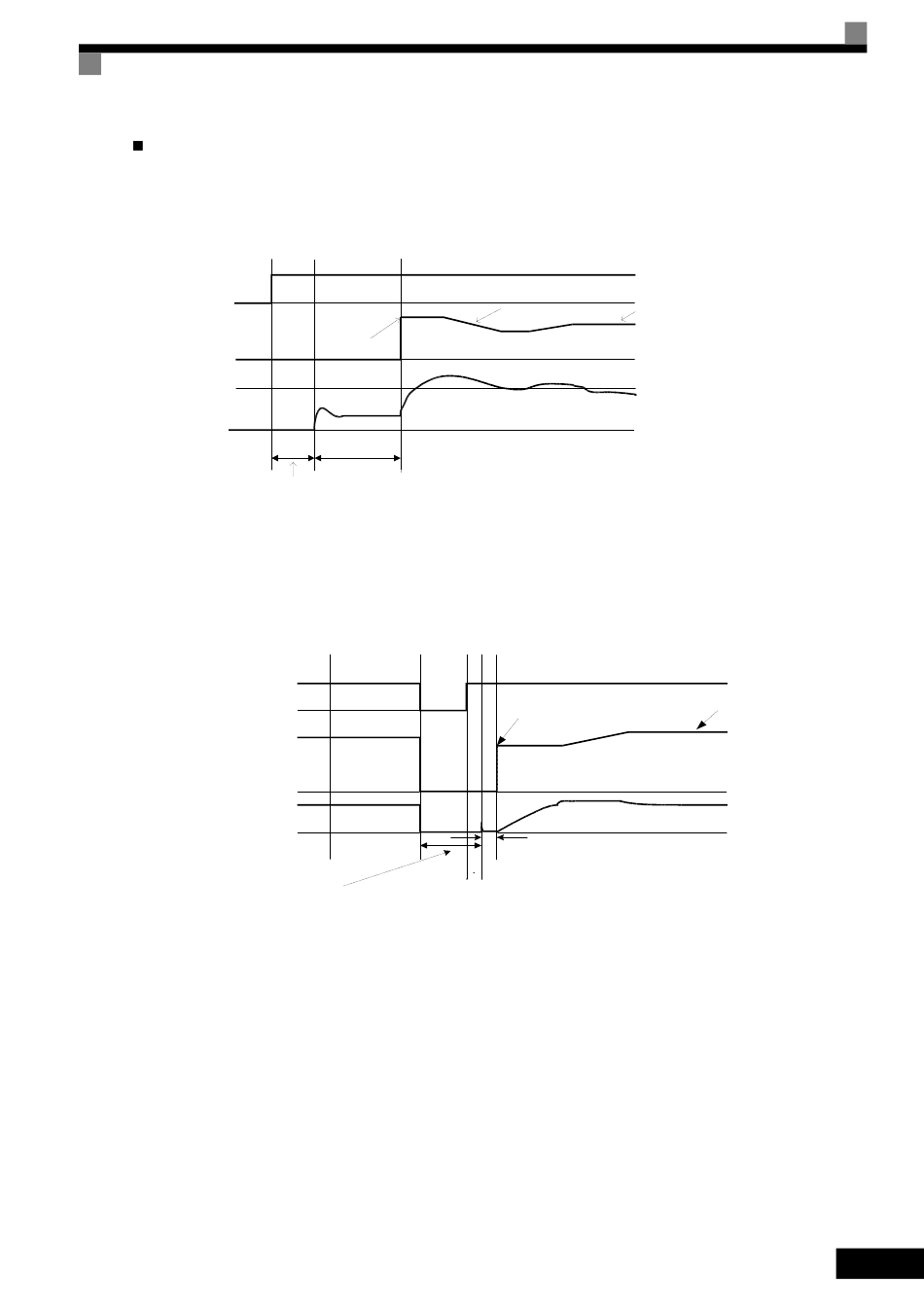

Fig 6.32 Recherche de vitesse au démarrage (vitesse calculée)
Recherche de vitesse après bref étage de sortie bloqué (au cours d'une récupération de perte
de puissance, etc.)
1. Temps de perte inférieur au temps minimum d'étage de sortie bloqué (L2-03)
Alimentation V c.a.
Fréquence de sortie
Courant de sortie
Temps minimum de l'étage de sortie bloqué (L2-03) x 0,75*1
Fig 6.33 Recherche de vitesse après étage de sortie bloqué (vitesse calculée : le temps de perte est défini dans L2-03)
ON
Temps de décélération défini dans b3-03
Démarre à
l'aide de la
vitesse
calculée
0,7 à 1,0 s *Limite inférieure réglée à l'aide du temps d'attente de recherche de vitesse (b3-05)
OFF
ON
*1. Après la récupération de l'alimentation c.a., le moteur attend
Redémarrage automatique
Définit la référence de fréquence
b3-02
Début d'utilisation de la
vitesse détectée
10 ms
le temps min. d'attente de recherche de vitesse (b3-05).
Définit la référen-
ce de fréquence
6-41
