Absence de réponse de l'esclave
Dans les cas suivants, l'esclave ignore la fonction d'écriture.
Lorsqu'une erreur de communication (engorgement, synchronisation, parité ou CRC-16) est détectée dans
•
le message de commande.
Lorsque l'adresse esclave dans le message de commande et l'adresse esclave dans le variateur ne corres-
•
pondent pas.
Quand l'espace entre deux blocs (8 bits) d'un message dépasse 24 bits.
•
Lorsque la longueur de données du message de commande est invalide.
•
Précautions d'application
Si l'adresse esclave spécifiée dans le message de commande est 0, tous les esclaves exécutent la
fonction d'écriture, mais ils ne retournent pas de messages de réponse au maître.
IMPORTANT

Auto-diagnostic

Le variateur possède une fonction intégrée d'auto-diagnostic des circuits d'interface de communication série.
Cette fonction utilise les bornes d'envoi/de réception interconnectées et émule des messages.
Pour exécuter la fonction d'auto-diagnostic, utilisez la procédure suivante.
1. Mettez le variateur sous tension et définissez 67 (mode de test des communications) dans le paramètre
H1-05 (sélection de fonction de la borne S7).
2. Mettez le variateur hors tension.
3. Procédez au câblage en respectant la
4. Activez la résistance finale. (Activez la broche 1 de l'interrupteur DIP 1.)
5. Mettez le variateur sous tension.

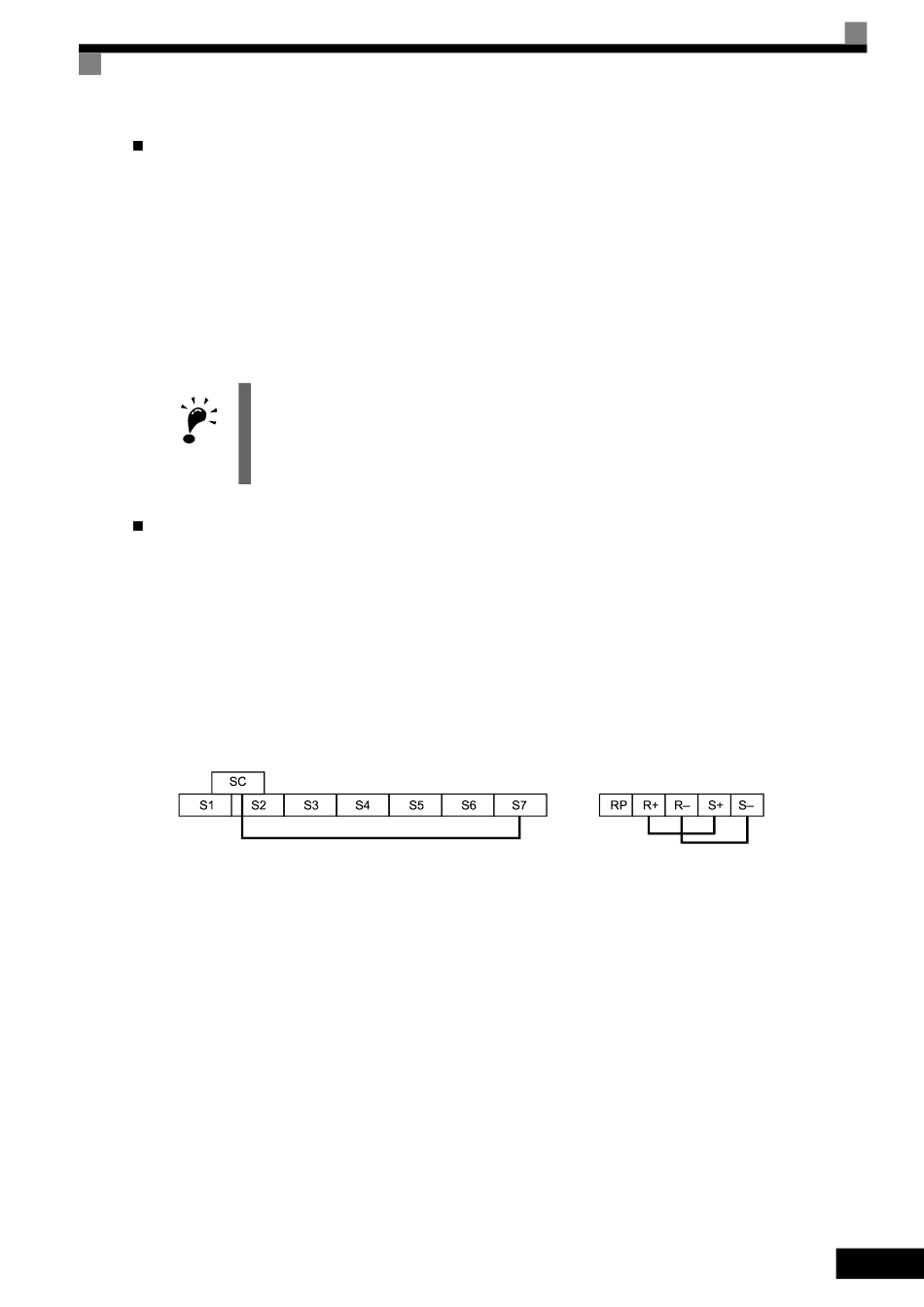

Fig 6.54 Câblage des bornes de communication pour l'auto-diagnostic
Si le port série fonctionne correctement, la console numérique affiche « PASS ».
Si une erreur se produit, une alarme CE (erreur de communications MEMOBUS) s'affiche sur la console
numérique, la sortie numérique d'erreur est activée et le signal Prêt à fonctionner du variateur est désactivé.
Fig 6.54.
