Orientation et espace pour l'installation du
variateur
Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de l'installation
du variateur, conservez toujours l'espace requis comme suit pour permettre une dissipation normale de la cha-
leur.
A
50 mm
min. .
1. Le même espace est requis horizontalement et verticalement pour les variateurs de toutes les clas-
ses de protection (IP00, NEMA 1 / IP20 et IP54).
2. Retirez systématiquement le capot supérieur avant d'installer un variateur 200 V ou 400 V dans une
armoire de commande avec une sortie maximale de 18,5 kW.
IMPORTANT
3. Prévoyez assez de place pour les boulons à œil en suspension et les câbles d'alimentation avant
d'installer un variateur 200 V ou 400 V doté d'une sortie minimum de 22 kW.
4. Lorsque des variateurs IP54 sont installés côte à côte, maintenez une distance de 60 mm ou plus
entre eux.
30 mm minimum
30 mm minimum
Espace horizontal
Variateur de classe 200 V, 0,55 à 90 kW
Variateur de classe 200 V, 0,55 à 132 kW
Variateur de classe 200 V, 110 kW
Variateur de classe 200 V, 160 à 220 kW
Variateur de classe 400 V, 300 kW

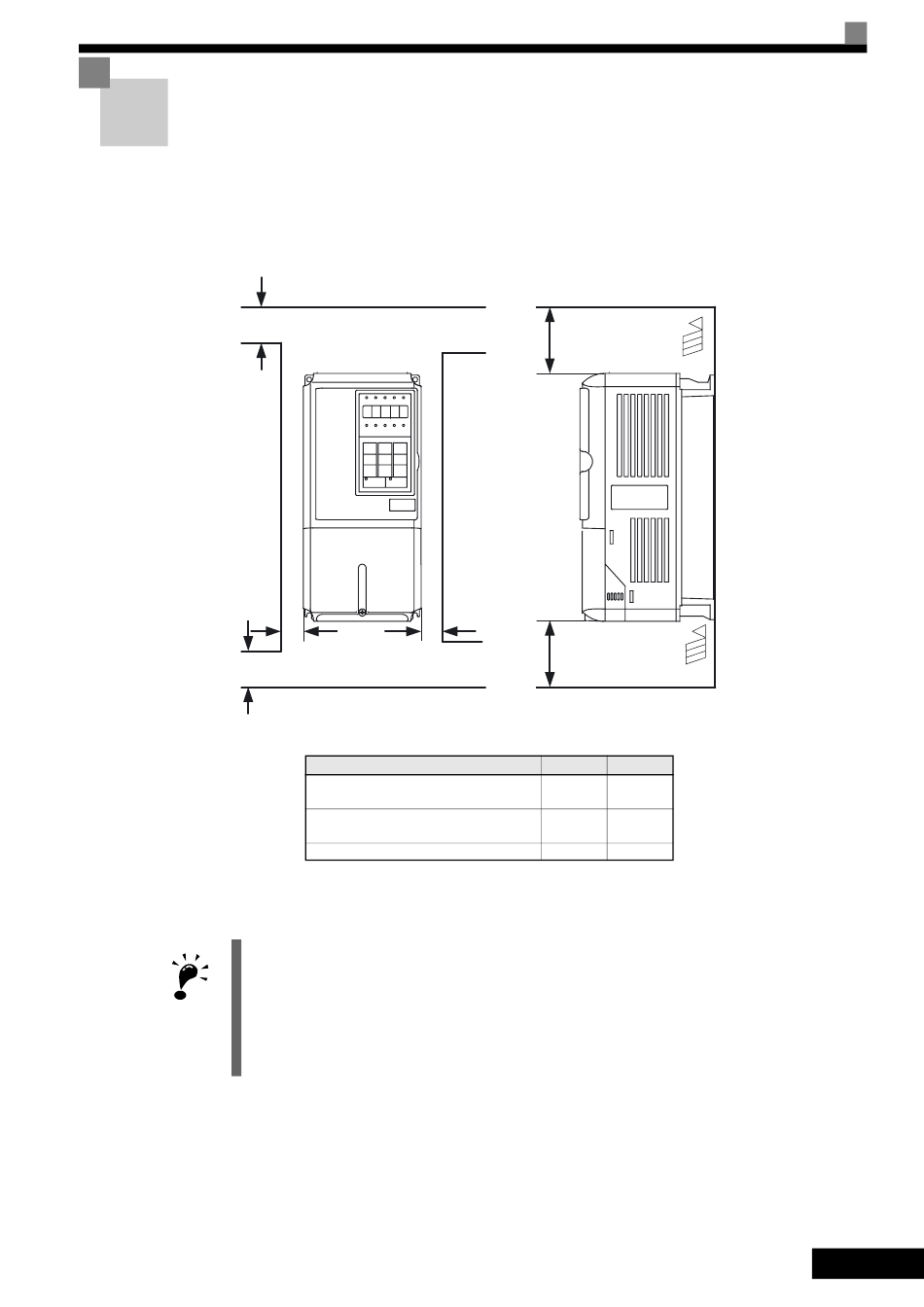

Fig 1.12 Orientation et espace pour l'installation du variateur

Orientation et espace pour l'installation du variateur

B
Air
120 mm minimum
Air
Espace vertical
A B
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
