Histogramme
La figure suivante indique la caractéristique de fréquence quand L3-01 est paramétré sur 1.
Précautions lors de la configuration
Si la capacité du moteur est faible par rapport à la capacité du variateur, ou si le moteur est utilisé avec les
paramètres par défaut et que le moteur cale, réduisez la valeur paramétrée dans L3-02.
Si vous utilisez le moteur dans la plage d'affaiblissement de champ, la valeur de L3-02 est automatique-
ment réduite pour éviter le calage. Elle est réduite à une valeur fixe équivalent à 50% du courant nominal
du variateur.
Définissez les paramètres en pourcentage en attribuant à la tension nominale du variateur la valeur 100%.
6-18
Courant de sortie
Niveau de calage lors
de l'accélération
L3-02
85 % de
L3-02
Fréquence de sortie
*1
*1 Le taux d'accélération est réduit.
*2 L'accélération est stoppée pour réduire le courant de sortie.
*3 L'accélération redémarre

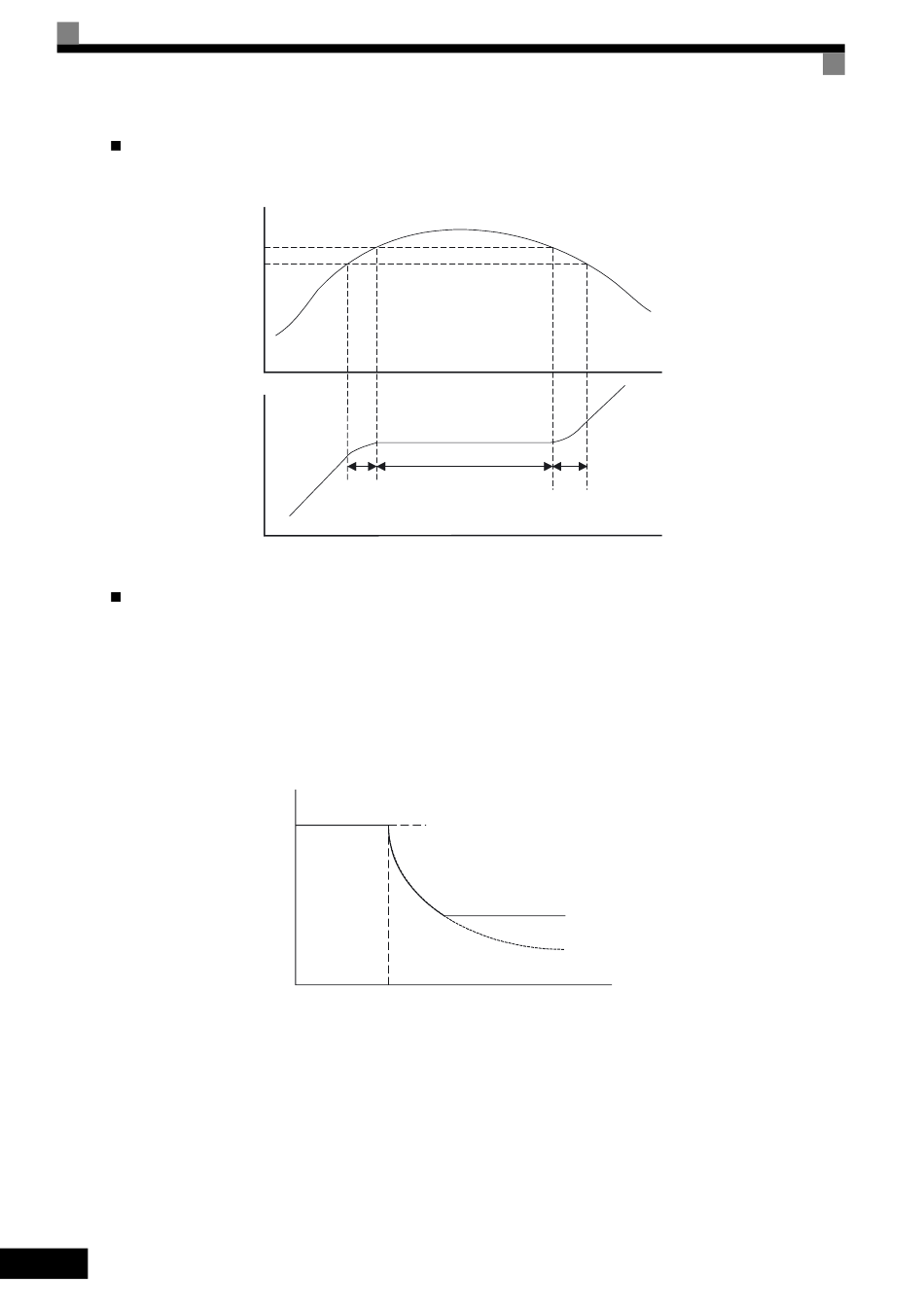

Fig 6.20 Histogramme de la protection anticalage lors de l'accélération
Niveau de protection anticalage
pendant l'accélération
E1-06
Fréquence de base (FA)
Fig 6.21 Niveau et limite de protection anticalage lors de l'accélération
*2
*3
L3-02
50 % du courant
nominal du variateur
Fréquence de sortie
Temps
Temps
