Utilisation de la fonction de temporisation

Les bornes de sortie et d'entrée numérique peuvent être utilisées avec une fonction de temporisation : une sor-
tie numérique est activée avec un délai défini après l'activation d'une entrée numérique.
Paramètres connexes
Numéro
de
para-
mètre
Temps de retard ON de la
b4-01
fonction de temporisation
Temps de retard OFF de la
b4-02
fonction de temporisation
Entrées numériques multifonction (H1-01 à H1-05)
Valeur définie
18
Sorties numériques multifonction (H2-01 à H2-02)
Valeur définie
12

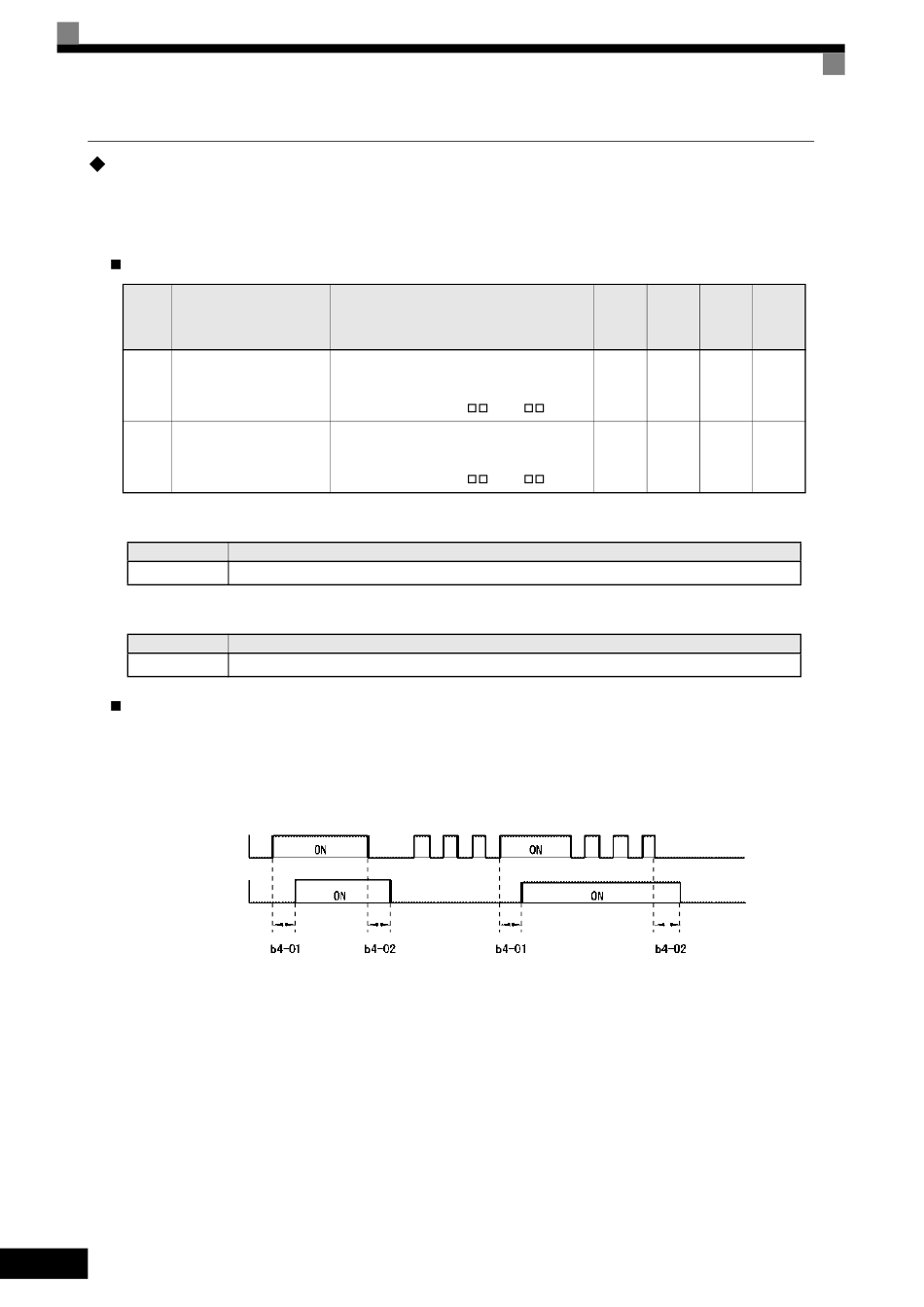

Exemple de configuration
Lorsque l'entrée de fonction de temporisation reste activée plus longtemps que la valeur définie dans b4-01, la
fonction de temporisation passe sur ON. Lorsque l'entrée de fonction de temporisation reste désactivée plus
longtemps que la valeur définie dans b4-02, la fonction de temporisation passe sur OFF. Un exemple de fonc-
tionnement de la fonction de temporisation est fourni dans le schéma suivant.
Entrée fonction
temporisation
Sortie fonction
temporisation
6-86
Nom
Définissez le temps de retard ON de la sortie de
fonction de temporisation (temps neutre) pour
l'entrée de fonction de temporisation en unités de
1 seconde. Activé quand une fonction de tempori-
sation est définie dans H1-
Définissez le temps de retard OFF de la sortie de
fonction de temporisation (temps neutre) pour
l'entrée de fonction de temporisation en unités de
1 seconde. Activé quand une fonction de tempori-
sation est définie dans H1-
Entrée fonction temporisation
Sortie fonction temporisation
Fig 6.55 Exemple de fonctionnement de la fonction de temporisation
Plage de
Description
réglage
0,0 à
300,0
et H2- .
0,0 à
300,0
et H2- .
Fonction
Fonction
Modifi-
Paramè- cation
Niveau
tre par pendant
d'accès
défaut fonction-
nement
0,0 s Non A
0,0 s Non A
