EU: Etulampun valokiilan suuntauksen
nopeaa
tarkastamista
ajoneuvo 10 metrin (32.8 ft) päähän
pystysuorasta seinästä ja varmista, että
maanpinta on tasainen. Sytytä lähivalot,
istu ajoneuvon päälle ja tarkasta, että
seinään suunnattu valokiila on hiukan
ajovalon vaakasuoran linjan alapuolella
(noin 9/10 kokonaiskorkeudesta).
Valokiilan säätö pystysuunnassa:
04_18
•
Aseta ajoneuvo seisontatuen
varaan.
•

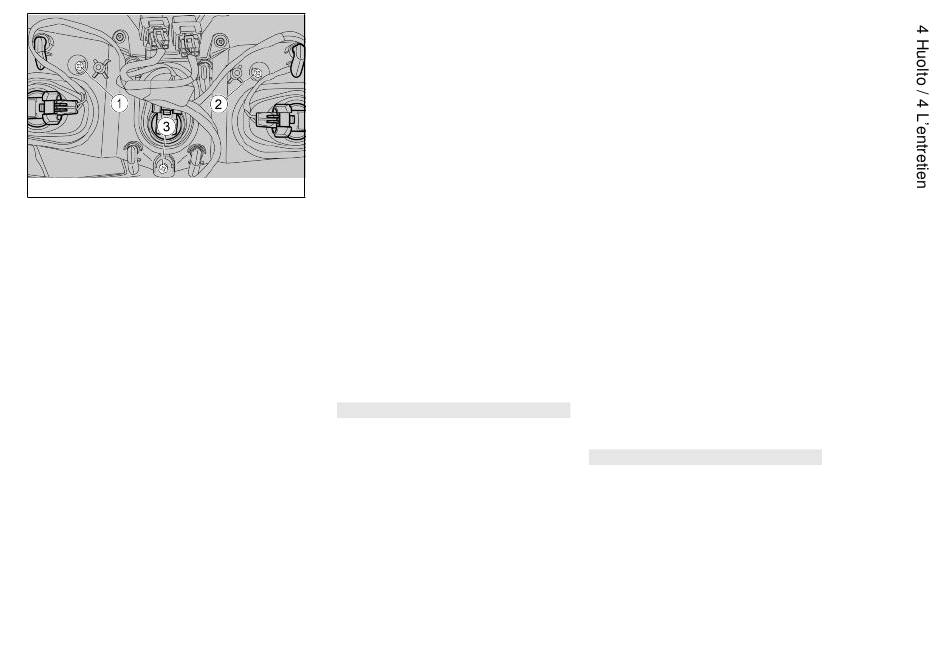

Säädä tuulisuojan takapuolella
vasemmalla pysytellen keskellä
olevasta ruuvista (3) lyhyttä
ristipäistä ruuvimeisseliä avuksi
käyttäen. KIERTÄMÄLLÄ
MYÖTÄPÄIVÄÄN valokiila
nousee. KIERTÄMÄLLÄ
VASTAPÄIVÄÄN valokiila
laskee.
•
Tästä ruuvista säädetään koko
etuvaloryhmän kallistus.
HUOMAUTUS
VARMISTA
ETTÄ
SUUNTAUTUU
PYSTYSUUNNASSA.
Valokiilan säätö vaakasuunnassa:
•
Aseta ajoneuvo seisontatuen
varaan.
UE : Pour vérifier rapidement l'orientation
varten
aja
correcte du faisceau lumineux avant, pla-
cer le véhicule à 10 m (32.8 ft) de distan-
ce d'un mur vertical sur un terrain plat.
Allumer le feu de croisement, s'asseoir
sur le véhicule et vérifier que le faisceau
lumineux projeté sur le mur se trouve lé-
gèrement au-dessous de l'axe horizontal
du projecteur (environ 9/10 de la hauteur
totale).
Pour effectuer le réglage vertical du
faisceau lumineux :
•
Positionner le véhicule sur la bé-
quille.
•
En opérant du côté arrière gau-
che de la bulle, agir avec un
tournevis cruciforme sur la vis
centrale (3). EN VISSANT (sens
des aiguilles d'une montre), le
faisceau lumineux s'élève. EN
DÉVISSANT (sens inverse des
aiguilles d'une montre), le fais-
ceau lumineux s'abaisse.
•
Cette vis permet de régler l'incli-
naison de tout le groupe optique
avant.
VALOKIILA
OIKEIN
N.B.
VÉRIFIER SI L'ORIENTATION VERTI-
CALE DU FAISCEAU LUMINEUX EST
CORRECTE.
Pour effectuer le réglage horizontal du
faisceau lumineux :
