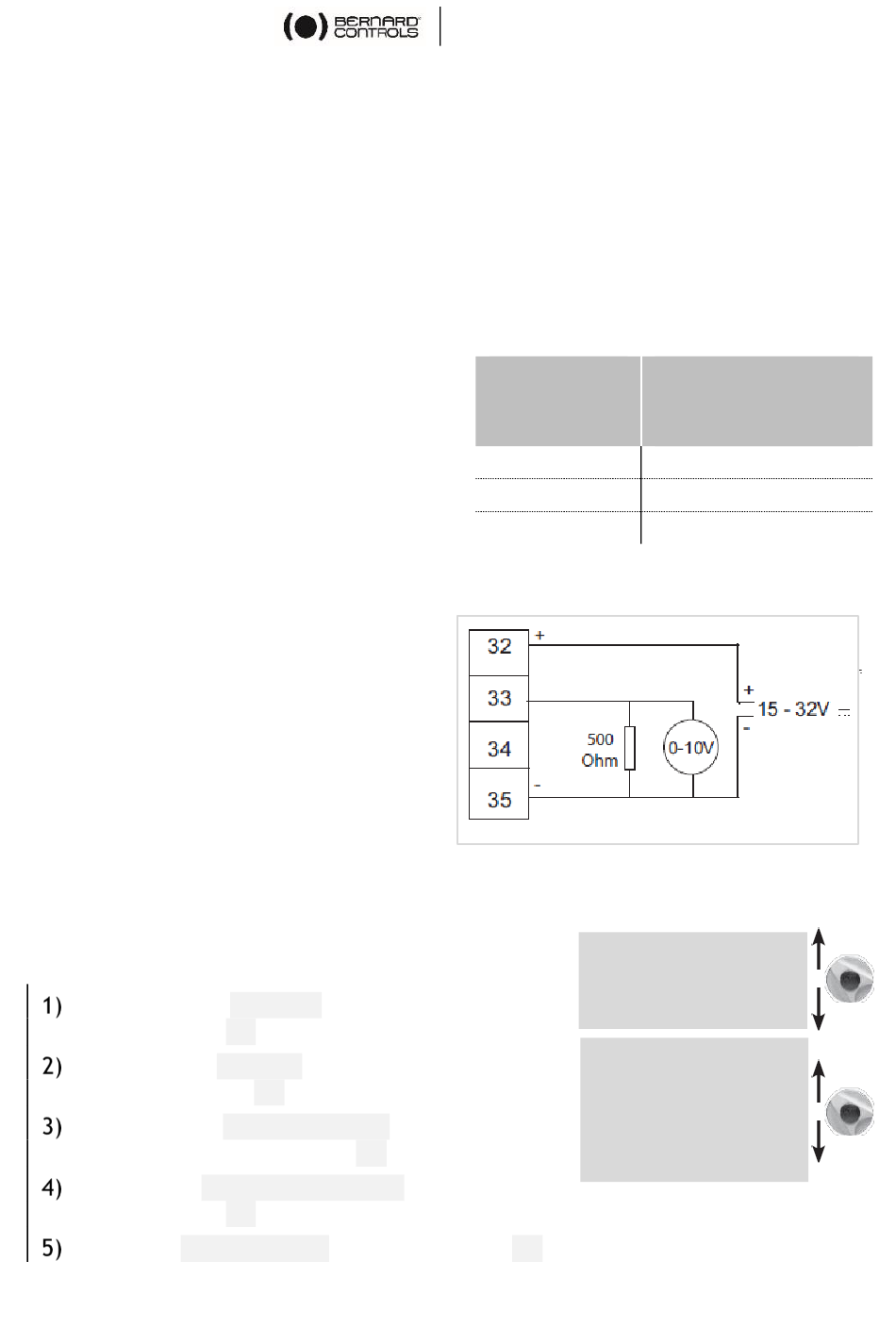

23 UTILISATION DU SIGNAL ANALOGIQUE DE RECOPIE
DE POSITION (SUIVANT ÉQUIPEMENT)
Suivant l'équipement, le servomoteur peut retransmettre sa position 0-100 % à
distance par un signal analogique.
Les signaux de sortie sont automatiquement calés sur la course 0 – 100 % du
servomoteur ce qui fait qu'il n'y a pas de réglage du signal de recopie.
Les signaux de recopie sont totalement isolés des circuits de l'INTELLI+.
L'alimentation à prévoir pour cette recopie
de position est de 12 à 32 V courant continu,
redressée, filtrée ou stabilisée. Il est aussi
possible d'utiliser l'alimentation interne
24 V (bornes 6(-), 7(+)) dans le cas d'un
connexion 2 fils.
La charge maxi admissible est précisée dans
le tableau.
Les signaux disponibles sont : 4-20 mA, 0-20 mA, 4-12 mA,12-20 mA.
Les sorties 4-20 mA, 4-12 mA ou 12-20 mA
peuvent être raccordées en 2 fils,
l'alimentation externe étant en série avec
la lecture du signal (voir le schéma
électrique du servomoteur).
Il est possible d'utiliser la sortie 0-20 mA
pour obtenir un signal 0 – 10 V en ajoutant
une résistance externe de 500 Ohms (ou
499 ohms 1 %).
La tension d'alimentation sera de 15 à 32 V.
Pour choisir le sens de variation du signal et le
type
Sélectionner modifier dans le menu et
confirmer par OK.
Sélectionner position dans le menu MODIFIER
et confirmer par OK.
Sélectionner option recopie dans le menu
POSITION et confirmer par OK.
Choisir le sens de variation du signal et
confirmer par OK.
Choisir le type de signal et confirmer par OK.
Français
Alimentation
(volts)
12
24
30
Signal de recopie 0-10 V
OPTION RECOPIE
signal (
signal (
SIGNAL (
(4-20 mA)
(0-20 mA / 0-10V)
(4-12 mA)
(12-20 mA)
105
Charge maxi
admissible
(ohms)
150
750
1 050
) en ouverture
) en ouverture
) EN OUV
