CHAUDIÈRES RÉSIDENTIELLES M
®
7.D.2

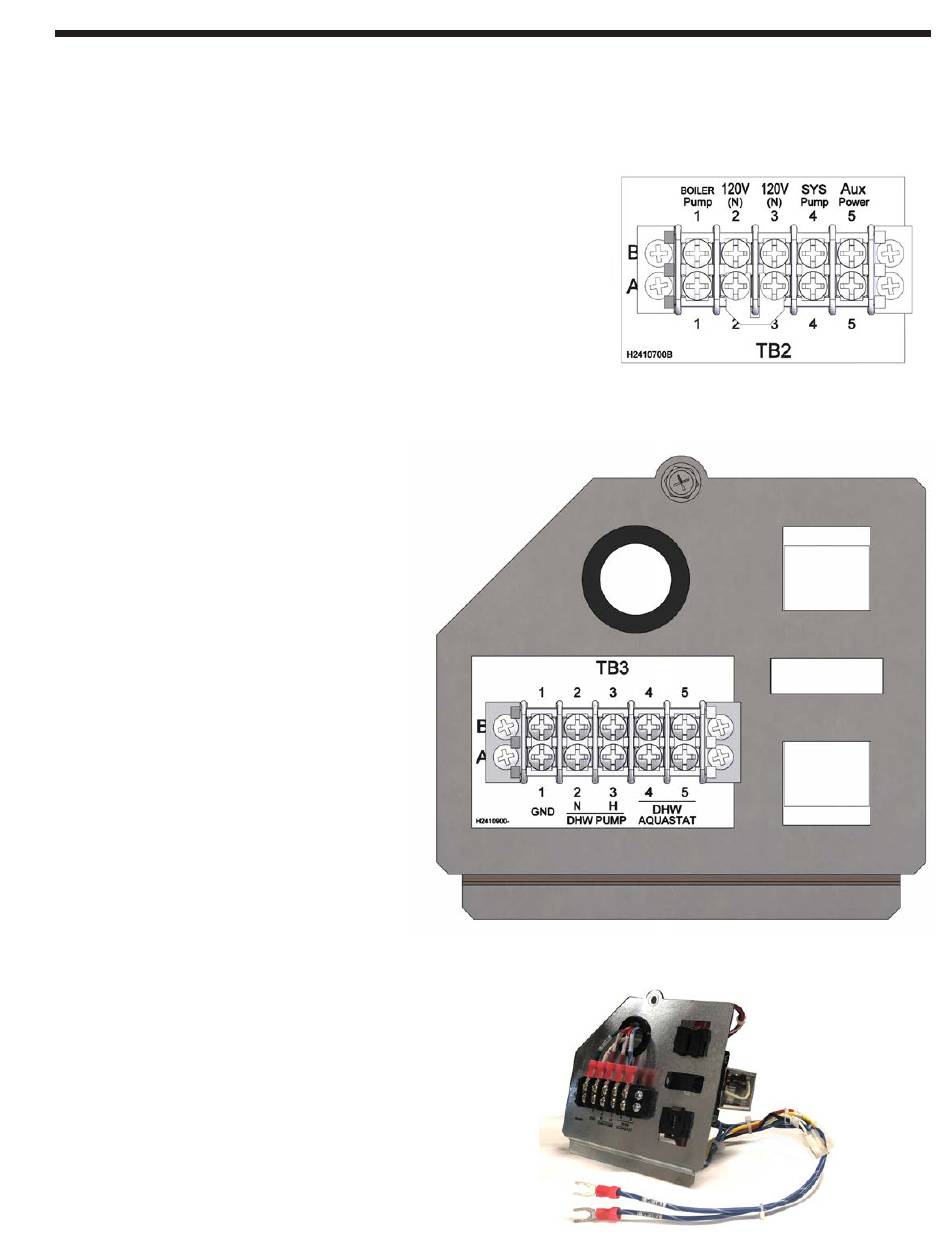

TB2 : Pompes et alimentation auxiliaire
7.D.2.a
Boiler Pump (pompe de chaudière)
Cette borne et la borne 120V(N) alimentent la pompe de la chaudière
lorsque celle-ci fonctionne. Il est essentiel qu'une chaudière de faible masse
ait toujours un débit adéquat. Utilisez-la pour alimenter une pompe avec
collecteur faible perte (LLH en anglais) LAARS. Si l'installation n'utilise pas
de collecteur faible perte, cette borne peut alimenter une seule zone ou une
pompe de système de vannes de zone.
7.D.2.b
SYS Pump (pompe de système)
Cette borne et la borne 120V(N) alimentent les pompes de zone ou une
pompe de système de vannes de zone. Cette borne ne doit jamais être
utilisée sans qu'une pompe de chaudière ne fonctionne sur la borne de
pompe de chaudière. Elle a été conçue pour protéger la chaudière contre un
fonctionnement à basse température, de sorte qu'elle ne s'allume pas tant si la
température est trop basse. Il faut donc concevoir soigneusement le système
en se basant sur les diagrammes de la Figure 14 et de la figure 12.
7.D.2.c
Alimentation auxiliaire
Cette borne et la borne 120V(N) servent à fournir
une haute tension constante aux accessoires tels
que les extracteurs électriques, les systèmes d'air de
combustion et les relais de zone. Les seuls éléments
activés par cette borne sont le disjoncteur extérieur
et les interrupteurs de service.
7.D.3
TB3 (pour équipements optionnels)
Le kit ECD n'est disponible que par l'achat du kit
d'accessoires. Il permet à la chaudière d'entraîner
une troisième pompe (pompe ECS) pour faciliter
l'instation
7.D.3.a
DHW Pump (pompe d'eau chaude
domestique)
Ces deux bornes et la borne GND fournissent une
tension de 120 V lors d'une demande d'eau chaude
domestique. Elles sont alimentées en permanence
tant que les bornes DHW Aquastat sont fermées.
7.D.3.b
DHW Aquastat (aquastat d'eau chaude
domestique)
Ces bornes de 24 V c.a. sont pilotées par un relais
lorsqu'elles sont fermées. De son côté, le relais alimente
les bornes de la pompe à eau chaude et communique
avec la commande de la chaudière pour basculer des
paramètres de chauffage au ciblage du point de consigne.
T
JX
INI-
HERM
®
Connexions de pompe ECS pour 7,5 FLA
Connexions de pompe pour 5,8 FLA
