18.3.2 Contrôle du tuyau de réfrigérant: Directives générales
18.3.3 Contrôle du tuyau de réfrigérant: Configuration
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
▪ Effectuer le séchage par le vide pour éliminer toute humidité, l'air ou l'azote dans
le tuyau de réfrigérant.
S'il y a un risque de présence d'humidité dans la tuyauterie de réfrigérant (par
exemple, de l'eau peut avoir pénétré dans le tuyau), appliquez d'abord la
procédure de séchage à vide ci-dessous jusqu'à ce que toute l'humidité ait disparu.
Tous les tuyaux à l'intérieur de l'unité ont été testés en usine pour s'assurer qu'il
n'y a pas de fuite.
Seule la tuyauterie de réfrigérant installée en option doit être vérifiée. Par
conséquent, assurez-vous que les vannes d'arrêt des unités extérieures sont bien
fermées avant d'effectuer le test de fuite ou le séchage à vide.
REMARQUE
Assurez-vous que toutes les vannes de tuyaux (non fournies) installées sont
OUVERTES (pas les vannes d'arrêt des unités extérieures) avant de commencer le
test de fuite et le séchage à vide.
Pour plus d'informations sur l'état des vannes, se reporter à
tuyau de réfrigérant: Configuration" [
Branchez la pompe à vide via un collecteur à l'orifice d'entretien de toutes les
vannes d'arrêt pour augmenter l'efficacité (se reporter à
de réfrigérant: Configuration" [
REMARQUE
Utilisez une pompe à vide à 2 étages munie d'un clapet de non-retour ou d'une
électrovanne dont le débit d'évacuation est de –⁠ 1 00,7 kPa (−⁠ 1 ,007 bar).
REMARQUE
Assurez-vous que l'huile de la pompe n'est pas refoulée vers le système lorsque la
pompe est à l'arrêt.
REMARQUE
Ne purgez PAS l'air avec les réfrigérants. Utilisez une pompe à vide pour purger
l'installation.
p < p >
A
a
d
N R32
2
b c e

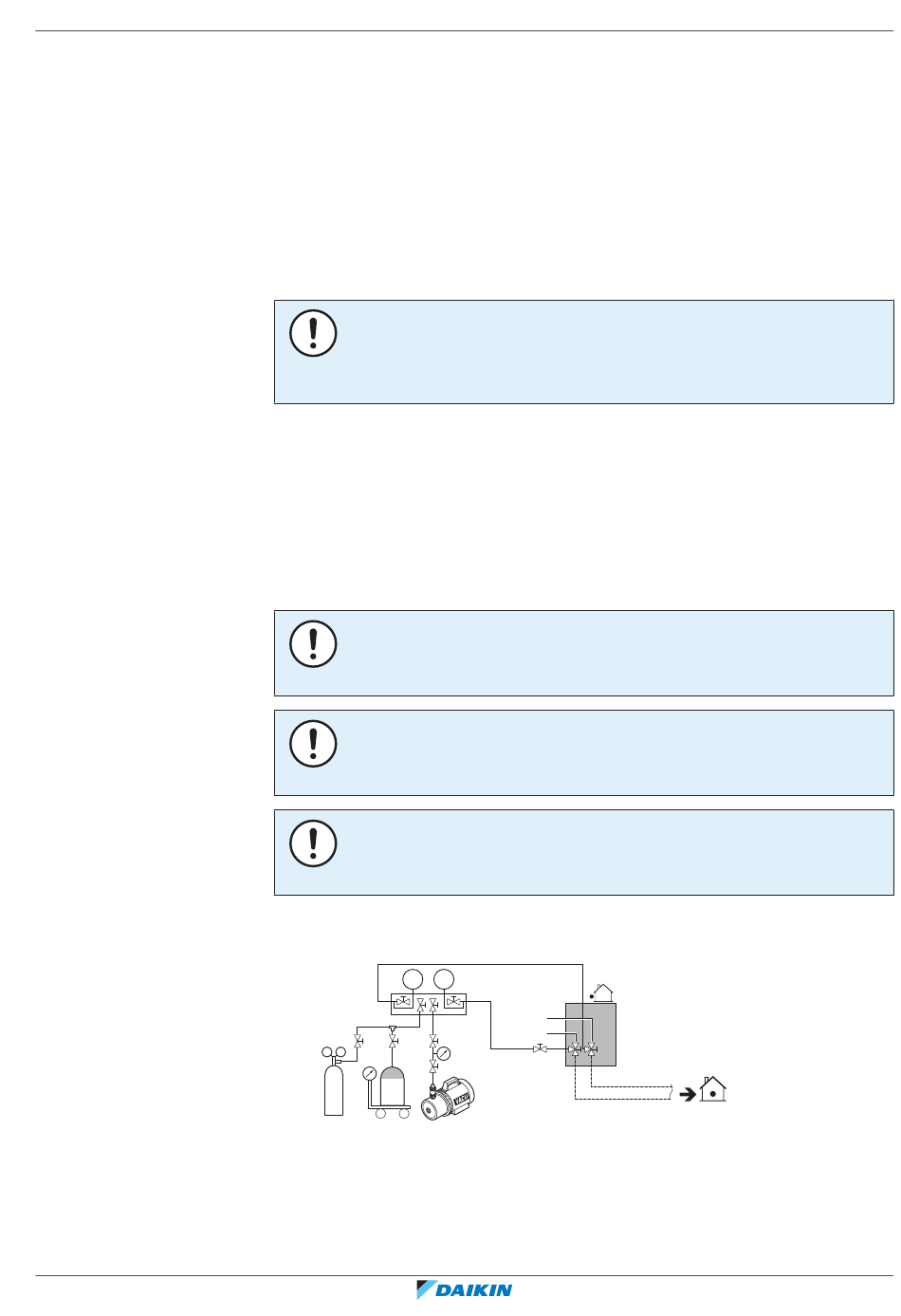

a Vanne de réduction de pression
b Azote
c Bascule
d Réservoir de réfrigérant R32 (système à siphon)
e Pompe à vide
f Vanne d'arrêt de la conduite de liquide
18 Installation des tuyauteries
|
4
99].
4
99]).
B
g
f
C
"18.3.3 Contrôle du
"18.3.3 Contrôle du tuyau
