18 | Installation des tuyauteries
Guide de référence de l'installateur et de l'utilisateur
96
INFORMATION
a
b
▪

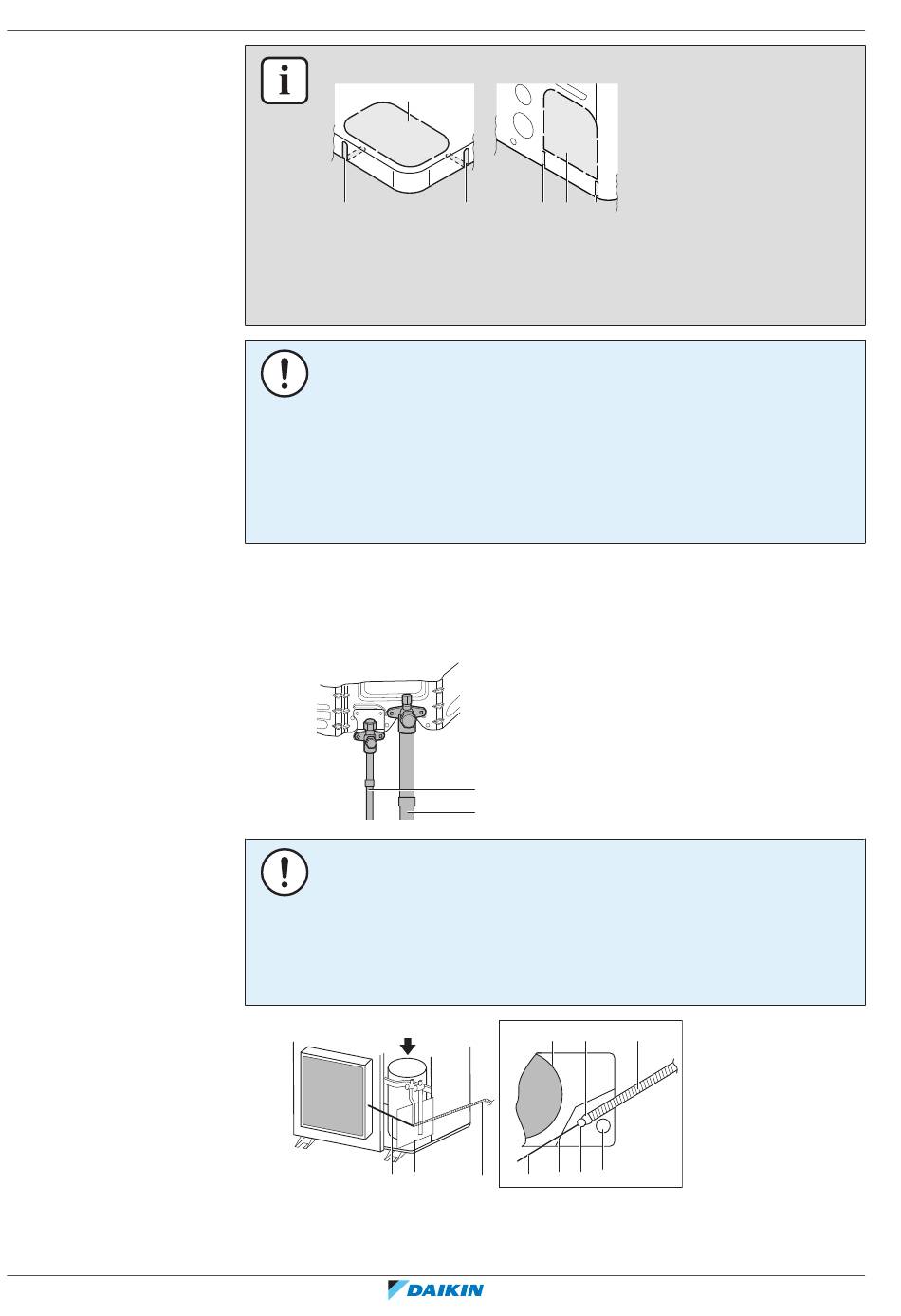

Enlevez le trou à enfoncer (a) dans la plaque du fond ou la plaque de couvercle en
tapotant sur les points de fixation à l'aide d'un tournevis à tête plate et d'un
marteau.
▪
En option, découpez les fentes (b) avec une scie à métaux.
REMARQUE
Précautions lors de la réalisation des trous à défoncer:
▪
Évitez d'endommager le boîtier et la tuyauterie sous-jacente.
▪
Après avoir réalisé les trous à défoncer, nous recommandons d'éliminer les
bavures et de peindre les bords et les zones autour des bords à l'aide de la
peinture de réparation pour éviter la formation de rouille.
▪
Lors du passage du câblage électrique à travers les trous à enfoncer, entourez le
câble de bande de protection pour éviter tout dégât.
3 Procédez comme suit:
▪ Branchez le tuyau de liquide accessoire (a) à la vanne d'arrêt de liquide
(brasage).
▪ Branchez le tuyau de gaz accessoire (b) à la vanne d'arrêt de gaz (brasage).
REMARQUE
Lors du brasage: Brasez d'abord la tuyauterie côté liquide, puis la tuyauterie côté
gaz. Entrez la baguette d'apport par l'avant de l'unité et le chalumeau de brasage par
le côté droit pour braser avec la flamme dirigée vers l'extérieur. Evitez de chauffer
l'isolation acoustique du compresseur et les autres tuyaux.
Enveloppez les deux soupapes d'arrêt dans un chiffon humide afin de protéger
l'intérieur des vannes contre la surchauffe.
A
a b
a Baguette d'apport
b Plaque résistante au feu
c Chalumeau
b b a b
a
b
A
e d
c a b f g
c
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
