18.1.3 Pour sélectionner la taille de la tuyauterie
A: Canalisation entre l'unité extérieure et le (premier) kit de branchement de réfrigérant
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
Diamètre extérieur (Ø)
6,4 mm (1/4")
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
19,1 mm (3/4")
(a)
En fonction de la législation en vigueur et de la pression de travail maximale (voir "PS High"
sur la plaquette signalétique), une épaisseur de tuyauterie plus grande peut être requise.

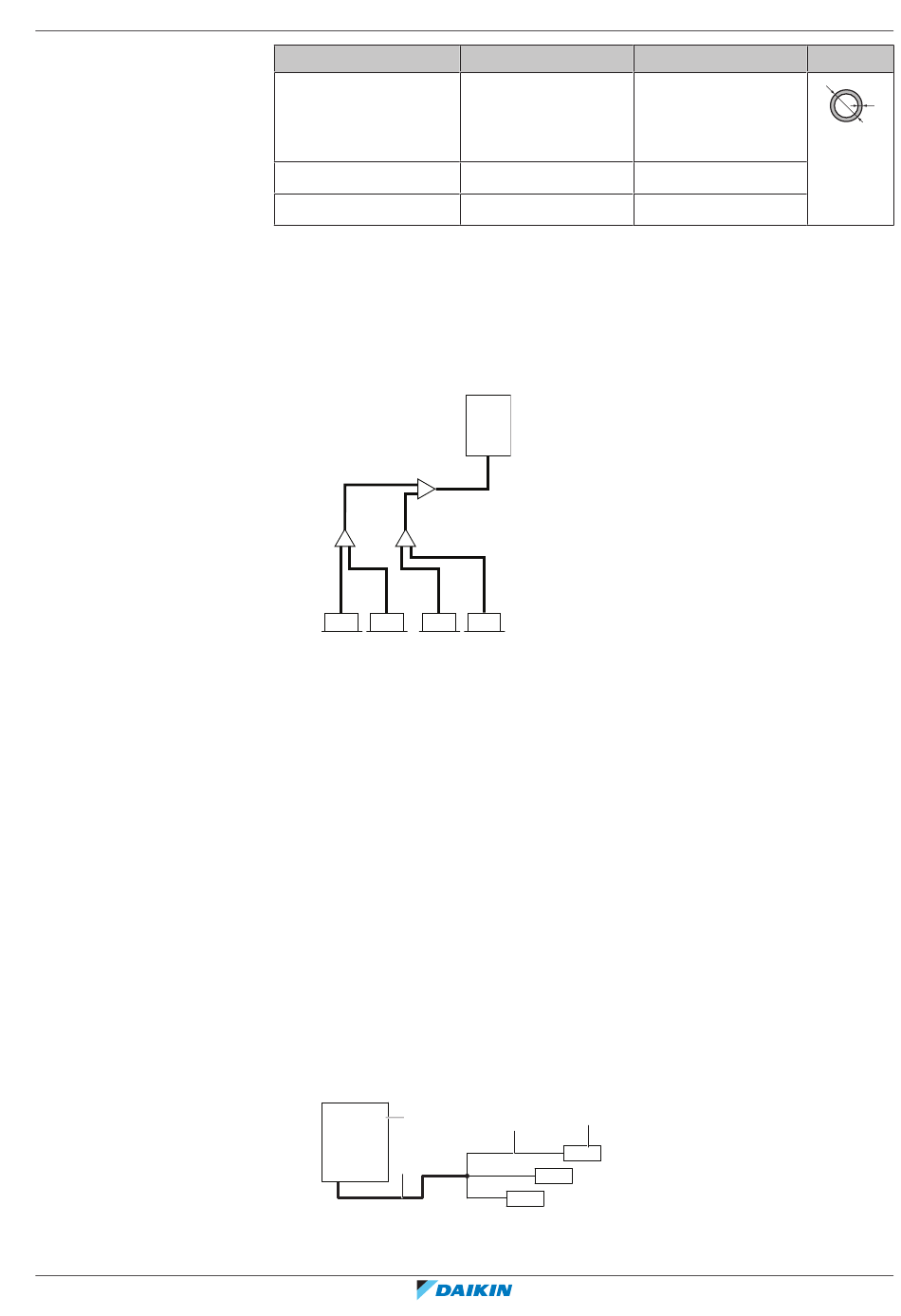

Déterminez la taille adéquate en vous reportant aux tableaux suivants et à la figure
de référence (uniquement à titre indicatif).
VRV DX
2
B-1 B-2
2 2
C-1 C-2 C-3
3-1 3-2 3-3
1 Unité extérieure
2 Kits d'embranchement de réfrigérant
3-1~3-4 Unités intérieures VRV DX
A Canalisation entre l'unité extérieure et le (premier) kit de branchement de
réfrigérant
B-1 B-2 Canalisation entre les kits de branchement de réfrigérant
C-1~C-4 Canalisation entre kit de branchement de réfrigérant et unité intérieure
Si les tailles de tuyaux requises (en pouces) ne sont pas disponibles, il est
également possible d'utiliser d'autres diamètres (en millimètres) en prenant soin :
▪ Sélectionnez la taille de tuyau la plus proche de la taille requise.
▪ Utilisez les adaptateurs appropriés pour passer d'une unité de mesure à l'autre
(non fournis).
▪ Le calcul du réfrigérant supplémentaire doit être ajusté comme mentionné dans
"19.4 Détermination de la quantité de réfrigérant
Lorsque la longueur de tuyau équivalente entre l'unité extérieure et intérieure la
plus éloignée est de 90 m ou plus (b+d), la taille du tuyau de gaz principal (b) doit
être augmentée. Si la dimension du tuyau de gaz recommandée (majorée) n'est
pas disponible, veuillez utiliser la taille standard (qui peut entraîner une légère
baisse de la capacité).
a
b
a Unité extérieure
b Tuyau de gaz principal (augmentez la taille des tuyaux si la longueur b+d ≥ 90 m)
18
Degré de trempe
Recuit (O)
Recuit (O)
Demi-durci (1/2H)
1
A
C-4
3-4
e
d
c
Installation des tuyauteries
|
(a)
Épaisseur (t)
≥0,80 mm
≥0,99 mm
≥0,80 mm
4
additionnelle" [ 105].
Guide de référence de l'installateur et de l'utilisateur
Ø
t
