17 | Installation de l'unité
17.3.2 Précautions de montage de l'unité extérieure
17.3.3 Fourniture de la structure d'installation
Guide de référence de l'installateur et de l'utilisateur
82
INFORMATION
Prenez également connaissance des consignes et exigences des chapitres suivants:
▪
"2 Consignes de sécurité
▪
"17.1 Préparation du lieu
Vérifiez la résistance et le niveau du sol d'installation de manière à ce que l'unité
ne génère pas de vibrations ou de bruits.

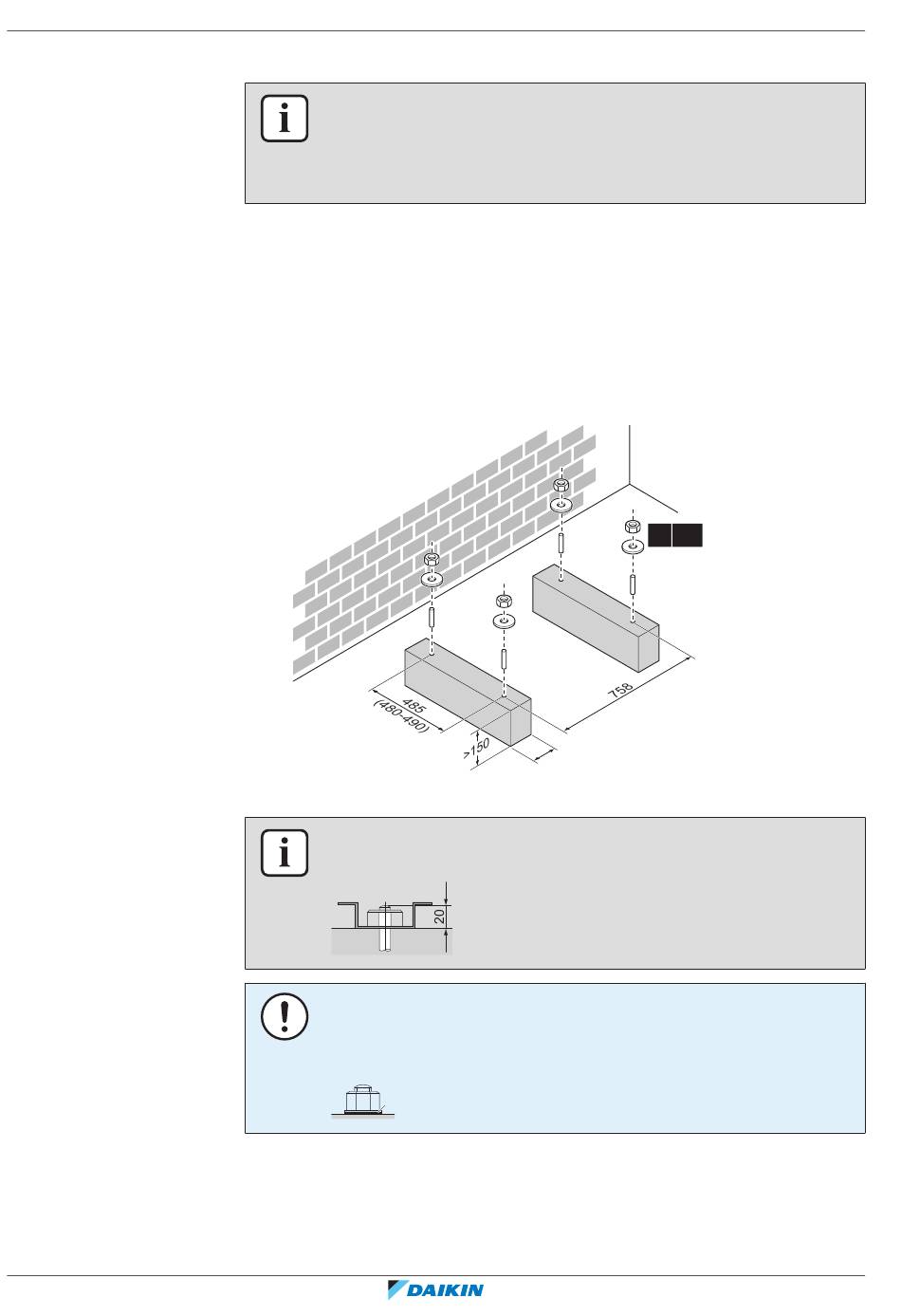

Fixez fermement l'unité à l'aide des boulons de scellement, comme indiqué sur le
plan des fondations.
Préparez 4 jeux de boulons d'ancrage, écrous et rondelles (non fournis) comme
suit:
(mm)
a Veillez à ne pas couvrir les trous de purge de la plaque de fond de l'unité.
INFORMATION
La partie saillante des boulons ne devrait pas dépasser 20 mm.
REMARQUE
Fixez l'unité extérieure aux boulons de fondation à l'aide des écrous avec des
rondelles en résine (a). Si le revêtement sur la zone de fixation est rayé, le métal
rouillera facilement.
a
4
générales" [ 8]
4
d'installation" [ 76]
4× M12
a
RXYSA4~6A7V/Y1B
