17.3.6 Protection de l'unité extérieure contre les chutes
Guide de référence de l'installateur et de l'utilisateur
84
REMARQUE
Si les trous de purge de l'unité extérieure sont couverts par un socle de montage ou
par la surface du sol, relevez l'unité de manière à assurer un espace libre de plus de
150 mm sous l'unité extérieure.

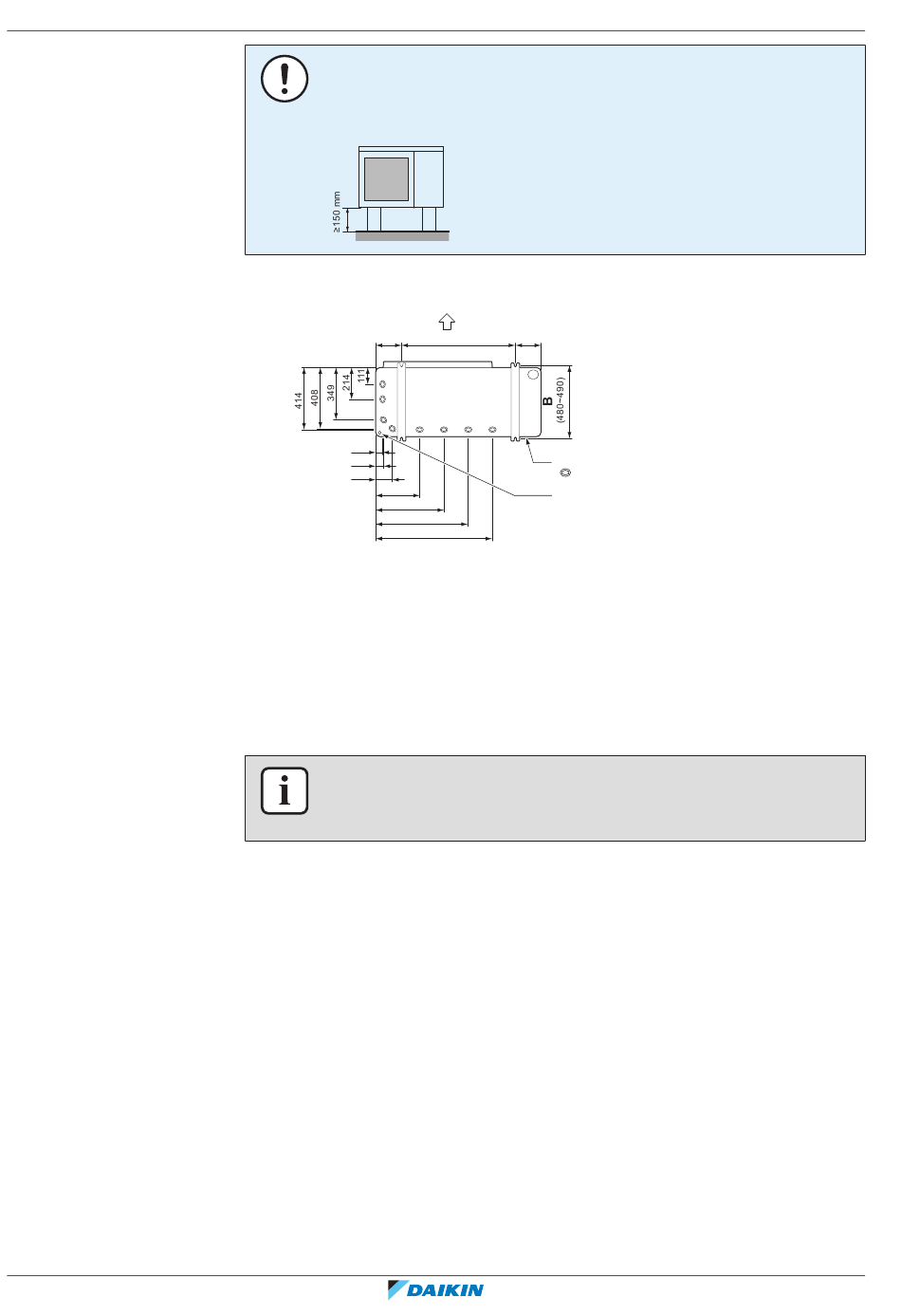

Orifices de drainage (dimensions en mm)
171
43
48
107
288
451
613
A Côté décharge
B Distance entre les points d'ancrage
C Bâti inférieur
D Orifices de drainage
E Trou à enfoncer pour la neige
Neige
Dans les régions exposées aux averses de neige, de la neige peut s'accumuler et
geler entre l'échangeur thermique et le boîtier de l'unité. Cela peut diminuer
l'efficacité de fonctionnement.
INFORMATION
Il est recommandé d'installer le chauffage à plaques de fond en option
(EKBPH250D7) lorsque l'unité est installée dans des climats froids.
Si l'unité est installée dans un lieu où des vents forts peuvent la faire basculer,
prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité extérieure de
manière à ce que les câbles ne rayent pas la peinture (à fournir).
4 Fixez les extrémités des câbles.
5 Serrez les câbles.
A
758 171
B
C
D
=
E
776
