19 | Charge du réfrigérant
Guide de référence de l'installateur et de l'utilisateur
110
Entre les unités extérieure et intérieures
REMARQUE
Nous vous recommandons d'installer la tuyauterie de réfrigérant entre l'unité
intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de
réfrigérant dans du ruban de finition.

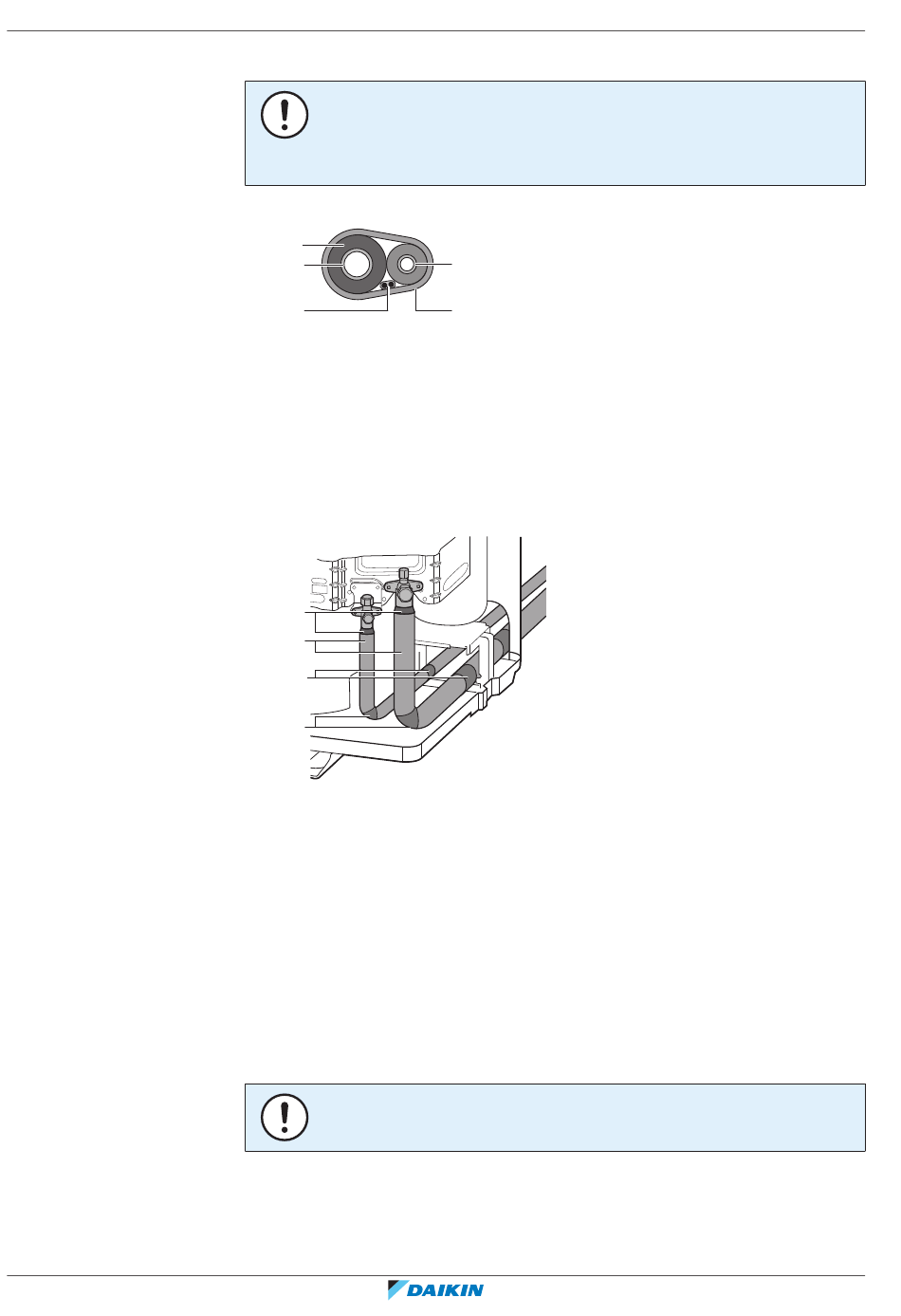

1 Isolez et installez la tuyauterie de réfrigérant et les câbles comme suit:
e
b
d
a Tuyauterie de liquide
b Tuyauterie de gaz
c Ruban de finition
d Câble d'interconnexion (F1/F2)
e Isolation
2 Installez le couvercle d'entretien.
A Intérieur de l'unité extérieure
Pour isoler la tuyauterie de réfrigérant, procédez comme suit:
a
b
d
c
1 Isolez la tuyauterie de liquide et de gaz.
2 Entourez les coudes d'isolant thermique, puis couvrez-le de bande de vinyle
(c, voir ci-dessus).
3 Assurez-vous que le tuyau non fourni ne touche pas de composants du
compresseur.
4 Scellez les extrémités de l'isolation (mastic, etc.) (b, voir ci-dessus).
5 Enveloppez la tuyauterie sur place avec du ruban de vinyle (d, voir ci-dessus)
pour la protéger contre les arêtes vives.
6 Si l'unité extérieure est installée au-dessus de l'unité intérieure, couvrez les
vannes d'arrêt avec le matériau d'étanchéité pour éviter l'eau condensée sur
les vannes d'arrêt se déplace vers l'unité intérieure.
REMARQUE
Toute tuyauterie exposée est susceptible de provoquer de la condensation.
7 Refixez le couvercle de service et la plaque d'entrée de tuyauterie.
8 Scellez tous les trous pour éviter la neige et les petits animaux d'entrer dans le
système.
a
c
