20.1.4 Directives de raccordement du câblage électrique
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02

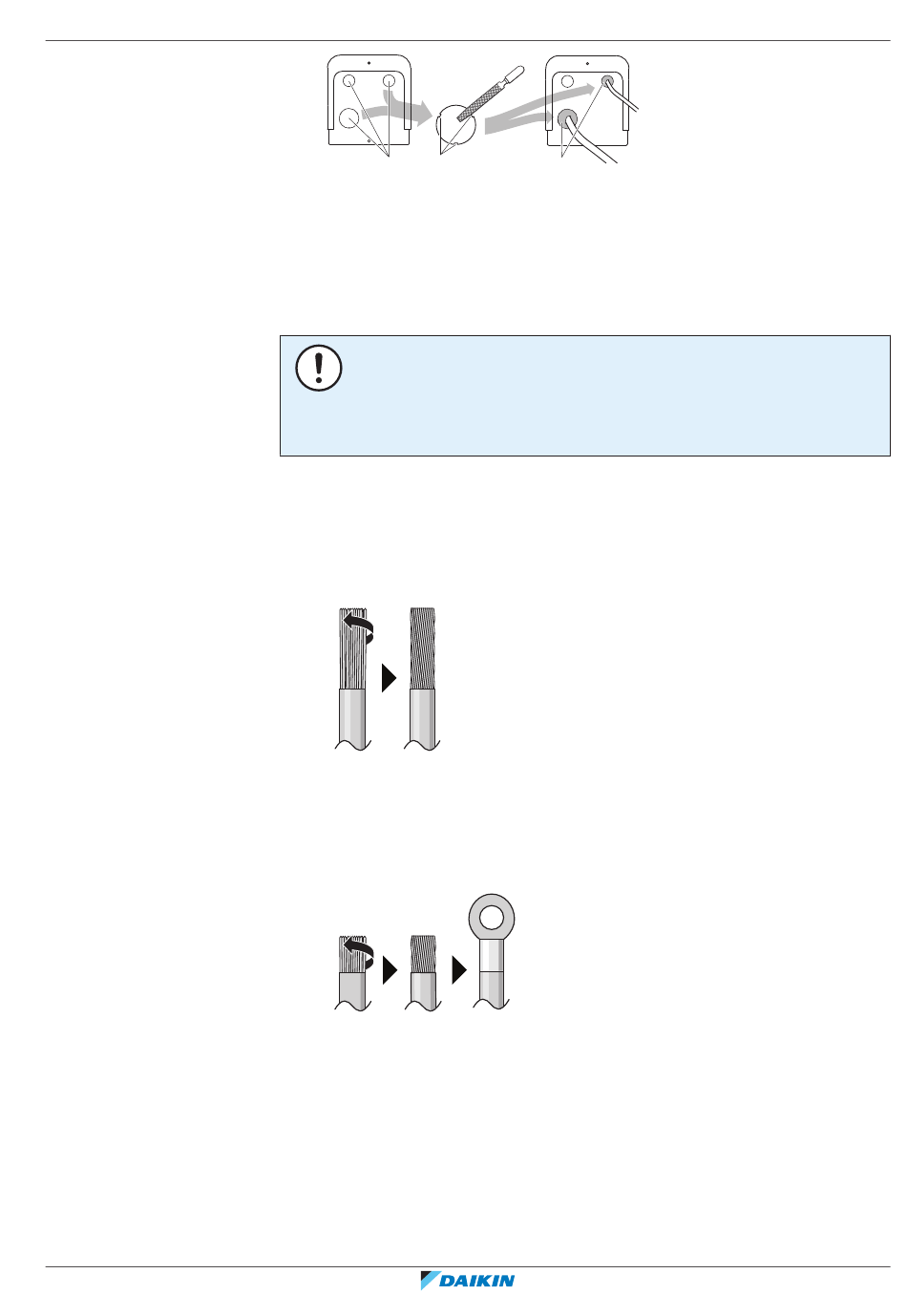

a b
a Trou à défoncer
b Bavures
c Produit d'étanchéité, etc.
Gardez ce qui suit à l'esprit:
REMARQUE
Nous vous recommandons d'utiliser des fils solides (monoconducteurs). Si vous
utilisez des fils toronnés, tordez légèrement les brins pour consolider l'extrémité du
conducteur afin de pouvoir l'utiliser directement dans la pince à bornes ou l'insérer
dans une borne à sertissure ronde.
Préparation du fil conducteur toronné pour l'installation
Méthode 1: Torsade du conducteur
1 Dénudez les fils (20 mm).
2 Torsadez légèrement l'extrémité du conducteur pour créer une connexion
"solide".
Méthode 2: Utilisation d'une borne à sertissure ronde
1 Dénudez l'isolant des fils et torsadez légèrement l'extrémité de chaque fil.
2 Installez une borne à sertissure ronde sur l'extrémité du fil. Placez la borne à
sertissure ronde sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
20 Installation électrique
|
c
