22.2 Réalisation des réglages sur place
22.2.1 A propos de la réalisation des réglages sur place
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
Pour configurer le système de pompe à chaleur, vous devez fournir une entrée à la
carte de circuits imprimés principale de l'unité extérieure (A1P). Cela implique les
composants de réglage sur place suivants:
▪ Des boutons-poussoirs pour fournir l'entrée à la carte de circuits imprimés
▪ Un écran pour consulter des informations concernant la carte des circuits
imprimés
▪ Microcommutateurs (changez uniquement les réglages d'usine si vous installez
un sélecteur de rafraîchissement/chauffage).
Voir aussi:
▪ "22.2.3 Composants du réglage sur
▪ "22.2.2 Accès aux composants du réglage sur

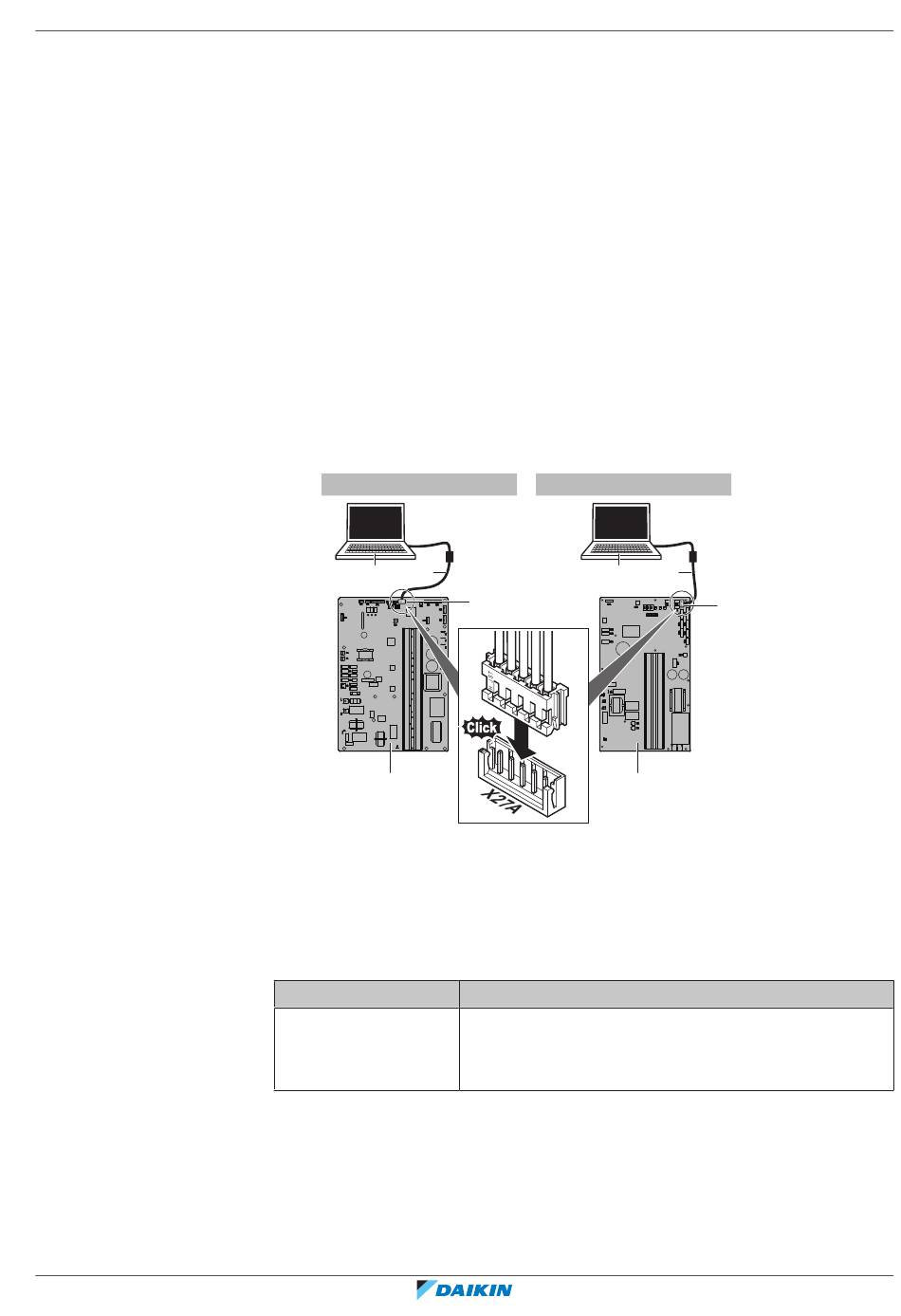

Configurateur PC
V
a b
A1P
a PC
b Câble (EKPCCAB*)
c Câble d'extension connecté à X27A
X27A Connecteur
A1P Carte de circuits imprimés principale de l'unité extérieure
Mode 1 et 2
Mode
Mode 1
(réglages de
surveillance)
4
place" [ 130]
place" [
Y
a
c (X27A)
2
3
4
5
A1P
Description
Le Mode 1 peut être utilisé pour surveiller la situation
actuelle de l'unité extérieure. Certains contenus du
réglage sur place peuvent être surveillés également.
