20.3 Raccordement des sorties externes
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
AVERTISSEMENT

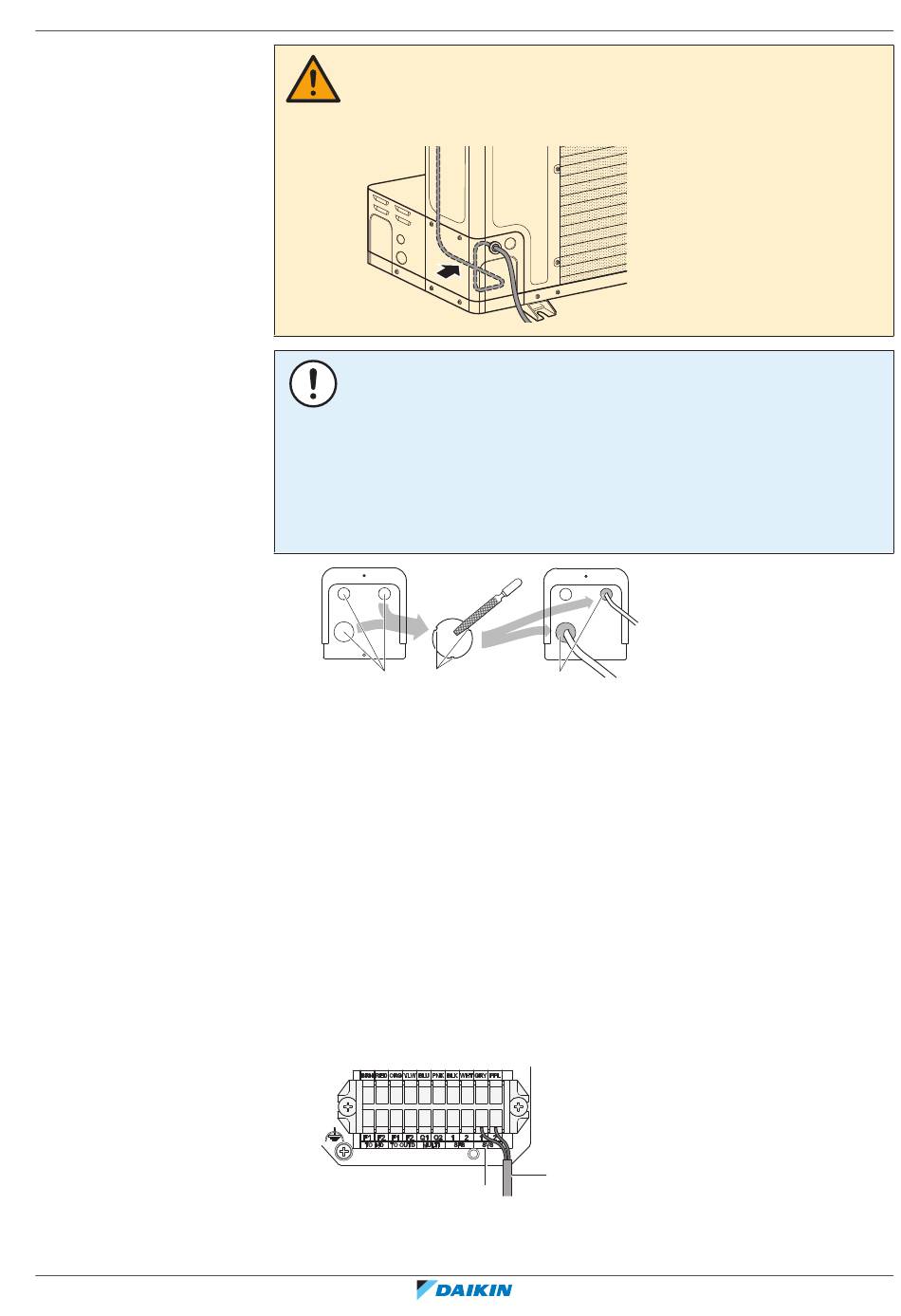

Evitez les arêtes vives lorsque vous acheminez les câbles vers l'arrière. Veillez à
acheminer les câbles par le côté gauche du pied de l'accumulateur lorsque vous
traversez le tunnel:
REMARQUE
Précautions lors de la réalisation des trous à défoncer:
▪
Évitez d'endommager le boîtier et la tuyauterie sous-jacente.
▪
Après avoir réalisé les trous à défoncer, nous recommandons d'éliminer les
bavures et de peindre les bords et les zones autour des bords à l'aide de la
peinture de réparation pour éviter la formation de rouille.
▪
Lors du passage du câblage électrique à travers les trous à enfoncer, entourez le
câble de bande de protection pour éviter tout dégât.
a b
a Trou à défoncer
b Bavures
c Produit d'étanchéité, etc.
10 Remontez le couvercle d'entretien. Voir
4
extérieure" [ 81].
11 Branchez un disjoncteur de fuite à la terre et un fusible sur la ligne
d'alimentation électrique comme spécifié dans
composants de câblage
Sortie SVS
La sortie SVS correspond à un contact sur la borne X2M qui se ferme en cas de
détection d'une fuite, de défaillance ou de déconnexion du capteur R32 (situé dans
l'unité intérieure).
X2M
a Bornes de sortie SVS (1 et 2)
b Câble vers l'appareil de sortie SVS
20
c
4
standard" [ 117].
b
a
