26.4 Système de détection de fuite de réfrigérant
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02

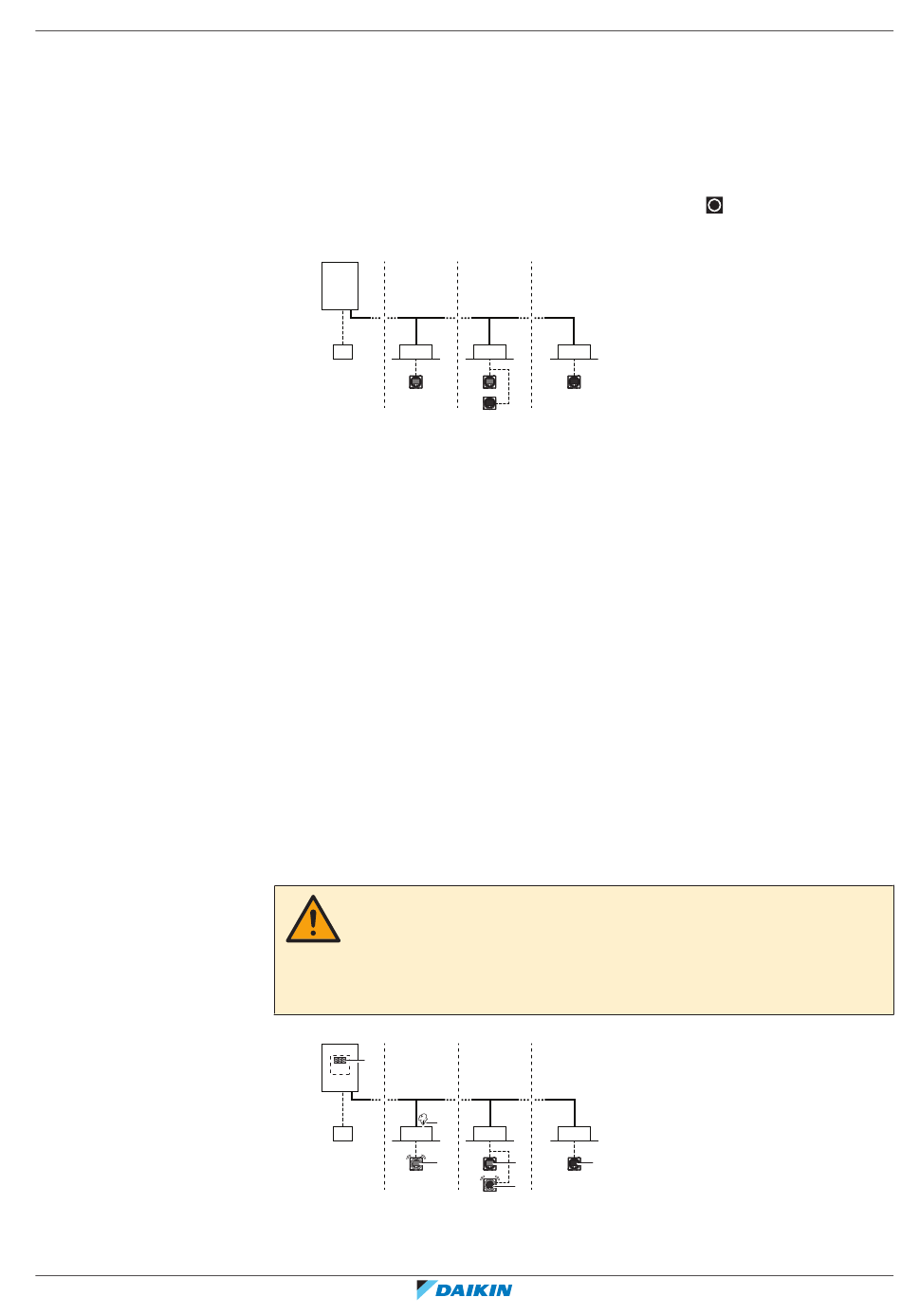

Fonctionnement normal
En fonctionnement normal, l'alarme seulement et le contrôleur à distance
superviseur n'ont aucune fonctionnalité. L'écran du contrôleur à distance en mode
alarme uniquement et superviseur sera éteint. Le fonctionnement du contrôleur à
distance peut être vérifié en appuyant sur le bouton
installateur.
a
b
g c
d
a Unité extérieure de pompe à chaleur
b Tuyauterie de réfrigérant
c Unité intérieure VRV à expansion directe (DX)
d Contrôleur à distance en mode normal
e Contrôleur à distance en mode d'alarme uniquement
f Contrôleur à distance en mode superviseur (obligatoire dans certaines situations)
g Contrôleur à distance centralisé (en option)
Note: Lors de la mise en route du système, le mode de contrôle à distance peut
être vérifié à l'écran.
Opération de détection de fuite
Si le capteur R32 de l'unité intérieure détecte une fuite de réfrigérant, l'utilisateur
sera averti par des signaux sonores et visuels du contrôleur à distance de l'unité
intérieure qui fuit (et du contrôleur à distance du superviseur, le cas échéant). En
même temps, l'unité extérieure commencera à récupérer le réfrigérant afin de
réduire la quantité de réfrigérant dans le système intérieur.
Après l'opération de récupération du réfrigérant, un code d'erreur s'affiche et
l'unité est en état de verrouillage. Le retour d'information du contrôleur à distance
après le fonctionnement de détection de fuite dépendra de son mode.
Une intervention est nécessaire pour réparer la fuite et activer le système. Se
référer au manuel d'entretien pour plus d'informations.
AVERTISSEMENT
Cette unité est équipée d'un système de détection de fuite de réfrigérant pour la
sécurité.
Pour être efficace, l'unité DOIT être alimentée en électricité à tout moment après
l'installation, sauf pour la maintenance.
a
i
b
h
g c
d j
a Unité extérieure de pompe à chaleur
b Tuyauterie de réfrigérant
c Unité intérieure VRV à expansion directe (DX)
b b
c c
d e
f
b b
c c
d k e k
f
l
26 Dépannage
|
pour ouvrir le menu
