18.2.6 Utilisation de la vanne d'arrêt et de l'orifice de service
Manipulation de la vanne d'arrêt
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02

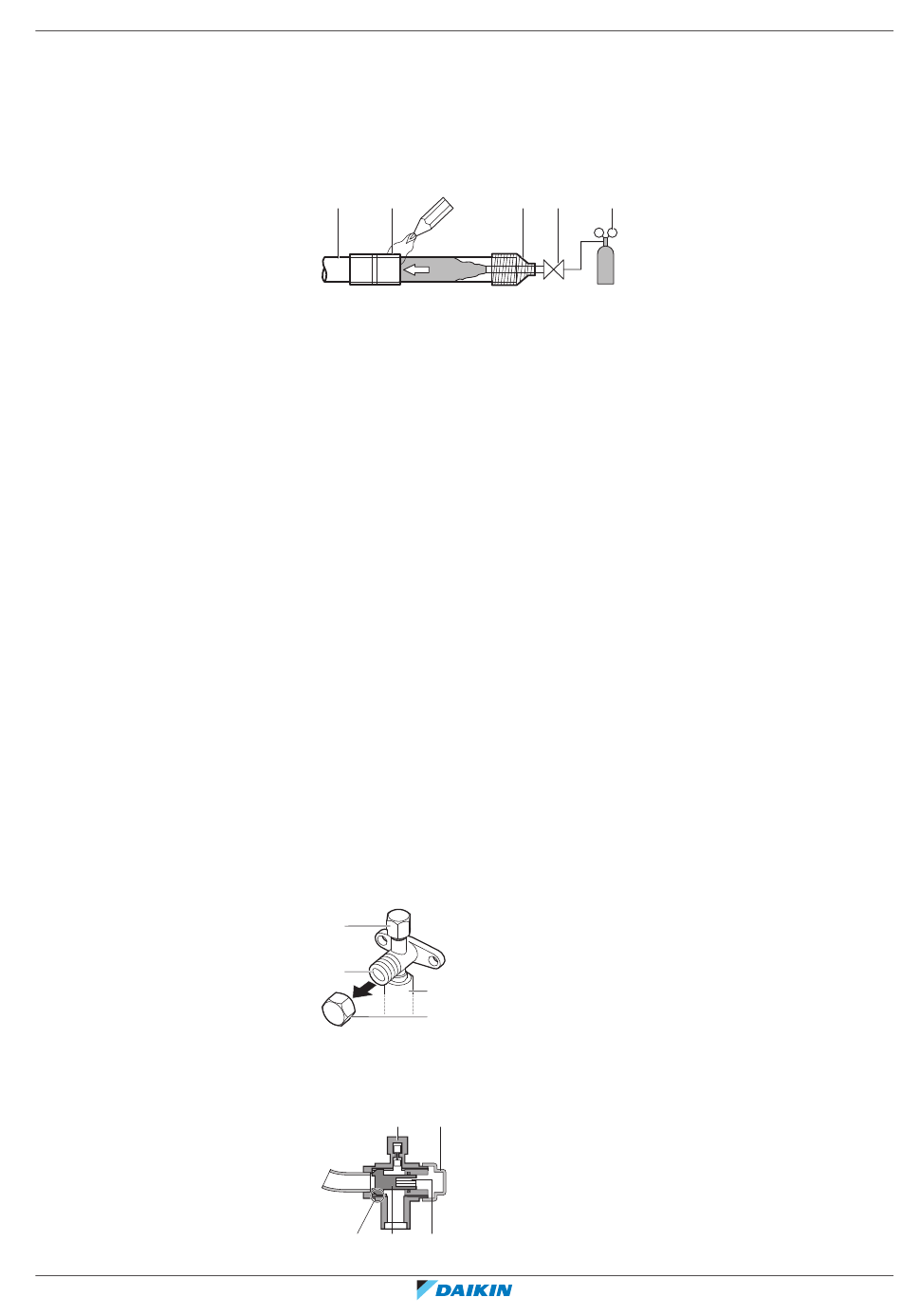

▪ Lors du brasage, le soufflage d'azote permet d'éviter la création de quantités
importantes de film oxydé sur la partie intérieure de la tuyauterie. Ce film affecte
de manière négative les vannes et les compresseurs du système frigorifique et
empêche le fonctionnement correct.
▪ La pression d'azote doit être réglée sur 20 kPa (0,2 bar) (ce qui est une valeur
suffisante pour être perceptible sur la peau) avec un réducteur de pression.
a b
f
a Tuyauterie de réfrigérant
b Partie à braser
c Ruban
d Vanne manuelle
e Réducteur de pression
f Azote
▪ N'utilisez PAS d'antioxydants lors du brasage des raccords de tuyaux. Les résidus
peuvent obstruer les tuyaux et détruire l'équipement.
▪ N'utilisez PAS de décapant lors du brasage de la tuyauterie de réfrigérant cuivre/
cuivre. Utilisez un alliage de brasure à base de cuprophosphore (BCuP) qui NE
requiert PAS de décapant.
Le fondant a une influence extrêmement néfaste sur les tuyauteries de
réfrigérant. Par exemple, si du fondant à base de chlore est utilisé, il provoquera
la corrosion des tuyaux ou, tout particulièrement, si le fondant contient du fluor,
il endommagera l'huile de réfrigérant.
▪ Lors du brasage, protégez TOUJOURS les surfaces environnantes (par ex. mousse
isolante) de la chaleur.
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt de gaz et de liquide sont fermées d'usine.
▪ Veillez à maintenir les vannes d'arrêt ouvertes pendant le fonctionnement.
▪ Les figures ci-dessous illustrent le nom de chaque pièce requise pour manipuler
la vanne d'arrêt.
a
b
c
d
a Orifice de service et couvercle d'orifice de service
b Vanne d'arrêt
c Connexion de la tuyauterie sur site
d Couvercle de la vanne d'arrêt
a b
e d c
18 Installation des tuyauteries
|
c d e
f
