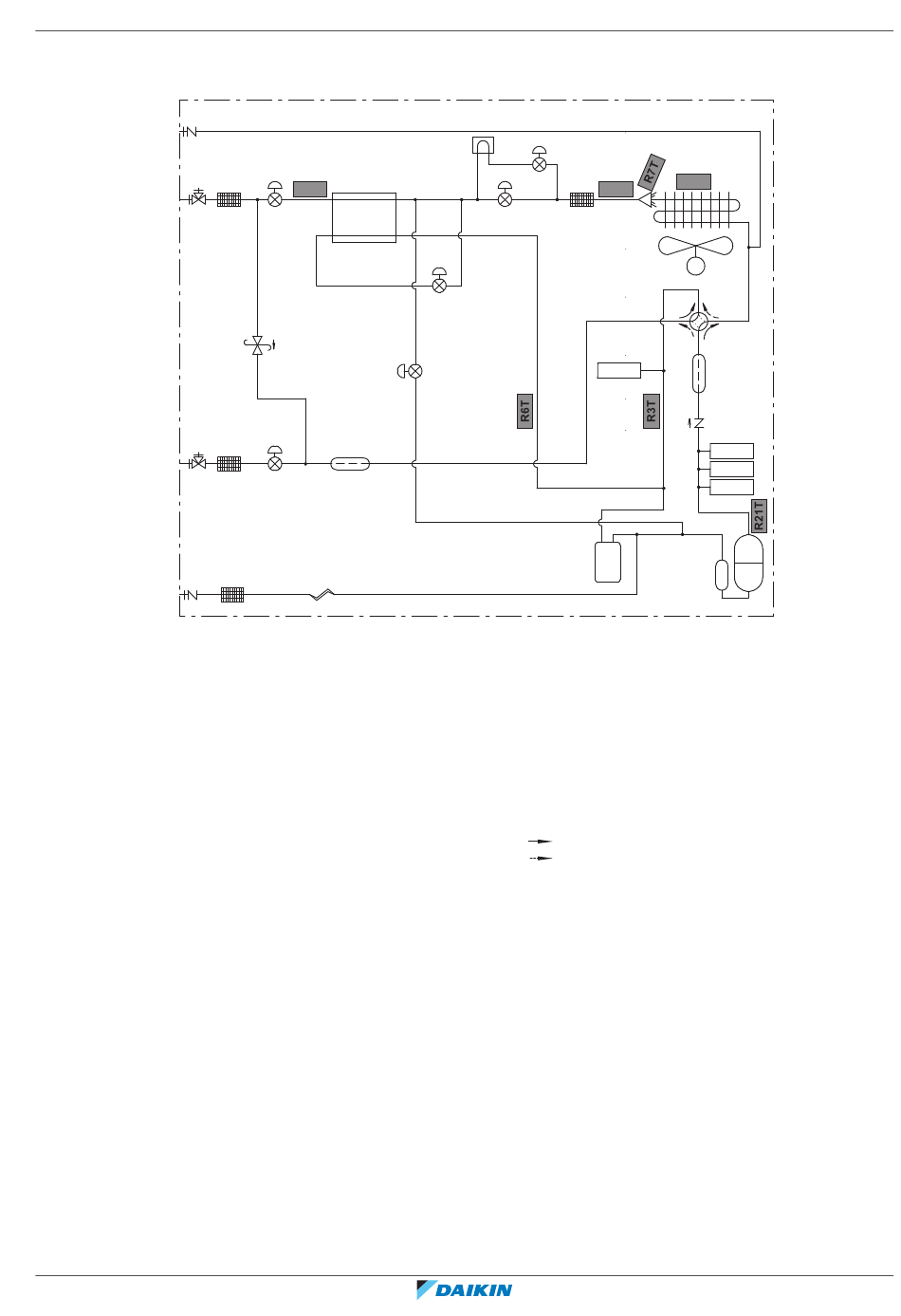

28.2 Schéma de tuyauterie: unité extérieure
d
e
a
e
b
c
a Liquide
b Gaz
c Orifice de charge
d Orifice de service
e Vanne d'arrêt
f Filtre du réfrigérant
g Vanne unidirectionnelle
h Soupape de décharge de pression
i Refroidissement de CCI
j Echangeur thermique à double tube
k Distributeur
l Échangeur de chaleur
m Accumulateur
n Silencieux
o Tube capillaire
p Accumulateur du compresseur
M1C Compresseur
M1F Moteur de ventilateur
HPS–A Pressostat haute pression – réinitialisation
automatique
HPS–M Pressostat haute pression – réinitialisation
automatique
S1NPL Capteur basse pression
S1NPH Capteur haute pression
Y1E Vanne d'expansion électronique (principale – EVM1)
Y2E Vanne d'expansion électronique (EVT)
Y3E Vanne d'expansion électronique (principale – EVM2)
Y4E Vanne d'expansion électronique (EVL)
Y5E Vanne d'expansion électronique (EVSL)
Y6E Vanne d'expansion électronique (EVSG)
Y1S Vanne à 4 voies
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
Y5E
j
f
R5T
h
Y4E
Y6E
f
n
f
o
Y3E
i
Y1E
f
Y2E
m
Thermistances:
R1T Thermistance (ambiante)
R3T Thermistance (aspiration)
R4T Thermistance (liquide)
R5T Thermistance (sous-refroidissement)
R6T Thermistance (superchaleur)
R7T Thermistance (échangeur de chaleur)
R10T Thermistance (ailette)
R21T Thermistance (décharge)
Flux de réfrigérant:
Refroidissement
Chauffage
28
Données techniques
|
R1T
R4T
l
k
M
M1F
Y1S
S1NPL
n
g
S1NPH
HPS–A
HPS–M
M1C
p
3D127852
Guide de référence de l'installateur et de l'utilisateur
