18.2.7 Raccordement du tuyau de réfrigérant à l'unité extérieure
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
▪ Longueur de la tuyauterie. Maintenez la tuyauterie sur place la plus courte
possible.
▪ Protection de tuyauterie. Protégez la tuyauterie sur place contre les dommages
physiques.
REMARQUE
▪
Veillez à utiliser les tuyaux accessoires fournis lorsque vous effectuez des travaux
de tuyauterie sur place.
▪
Veillez à ce que la canalisation installée sur place ne touche pas d'autres
canalisations, le panneau inférieur ou le panneau latéral. Veillez, tout
particulièrement pour la connexion inférieure et latérale, à protéger la
canalisation au moyen d'une isolation adéquate pour éviter qu'elle entre en
contact avec le boîtier.

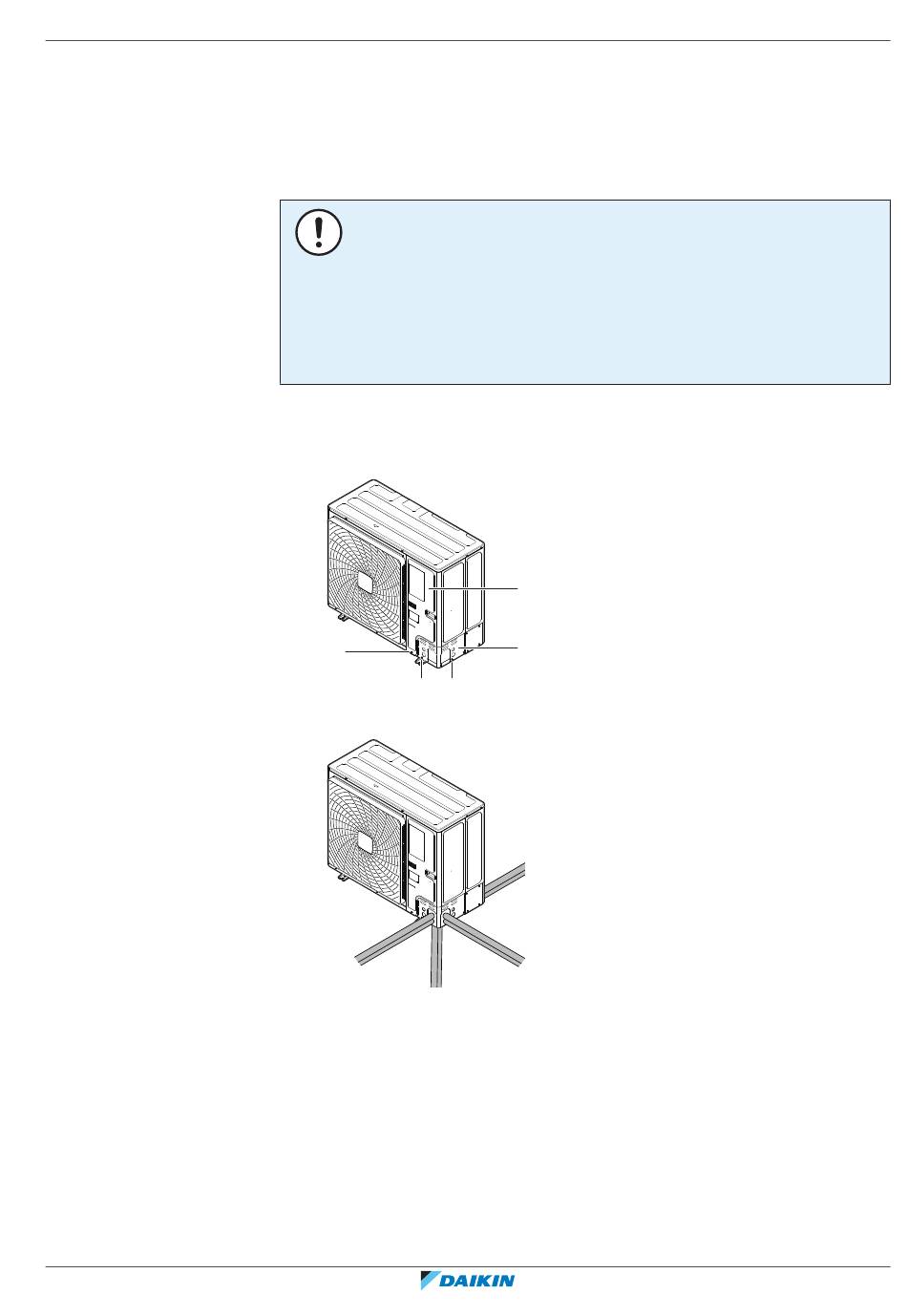

1 Procédez comme suit:
▪ Retirez le couvercle de service (a) avec la vis (b).
▪ Retirez la plaque d'entrée de canalisation (c) avec les vis (d).
b
d d
2 Choisissez un trajet pour la tuyauterie (a, b, c ou d).
a
d
a Avant
b Côté
c Arrière
d Bas
18 Installation des tuyauteries
|
a
c
c
b
