16 | Exigences spéciales pour les unités R32
Guide de référence de l'installateur et de l'utilisateur
64
Installation de l'unité intérieure
REMARQUE
Si une ou plusieurs pièces sont reliées à l'unité par un système de conduits, assurez-
vous que l'entrée ET la sortie d'air sont reliées directement à la même pièce par des
conduits. N'utilisez PAS d'espaces tels qu'un faux plafond comme gaine pour l'entrée
ou la sortie d'air.
Pour l'installation de l'unité intérieure, reportez-vous aux instructions d'installation
et d'utilisation fournies avec l'unité intérieure. Pour la compatibilité des unités
intérieures, veuillez vous référer à la dernière version du manuel de données
techniques de cette unité.
La quantité totale de réfrigérant dans le système doit être inférieure ou égale à la
quantité totale maximale autorisée de réfrigérant. La quantité totale maximale de
réfrigérant autorisée dépend de la superficie des pièces desservies par le système
et des pièces situées à l'étage de sous-sol le plus bas.
Reportez-vous à "16.3 Pour déterminer la limite de
votre système répond à l'exigence de limitation de charge.
Une carte de sortie optionnelle pour l'unité intérieure peut être ajoutée pour
fournir une sortie pour un appareil externe. La carte de sortie se déclenchera en
cas de détection d'une fuite, de défaillance du capteur R32 ou de déconnexion du
capteur. Pour le nom exact du modèle, voir la liste des options de l'unité intérieure.
Pour plus d'informations sur cette option, consultez le manuel d'installation de la
carte de sortie optionnelle.
Exigences de tuyauterie
La tuyauterie doit être installée conformément aux instructions données dans
"18 Installation des tuyauteries" [
raccords brasés + évasés) conformes à la dernière version de la norme ISO14903
peuvent être utilisés.
Pour les tuyauteries installées dans l'espace occupé, veuillez vous assurer que la
tuyauterie est protégée contre les dommages accidentels. La tuyauterie doit être
vérifiée conformément à la procédure mentionnée dans
tuyauterie de réfrigérant" [

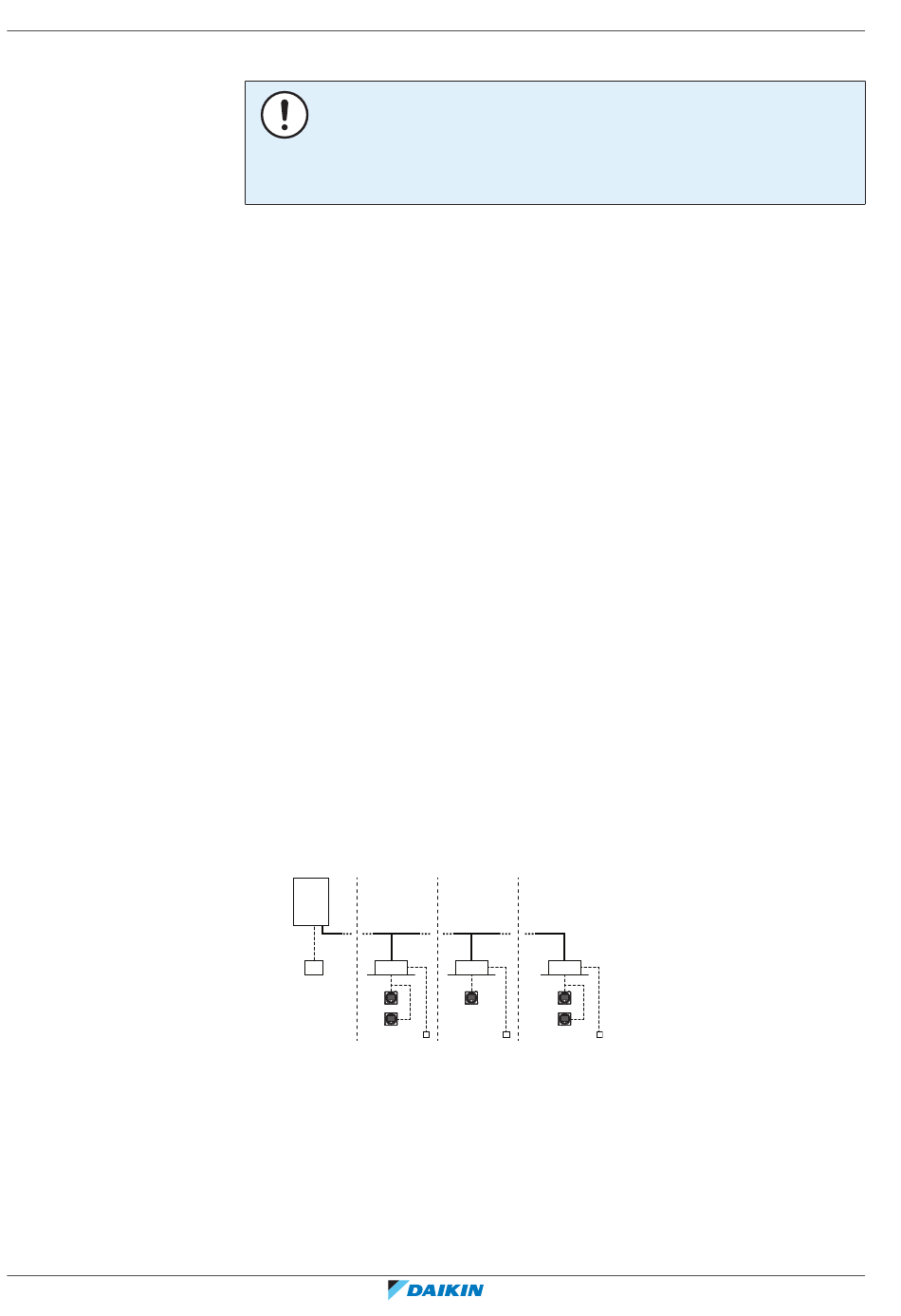

Exigences du contrôleur à distance
a
b
g c
d
f
h
a Unité extérieure de pompe à chaleur
b Tuyauterie de réfrigérant
c Unité intérieure VRV à expansion directe (DX)
d Contrôleur à distance en mode normal
e Contrôleur à distance en mode d'alarme uniquement
f Contrôleur à distance en mode superviseur (obligatoire dans certaines situations)
g Contrôleur à distance centralisé (en option)
h Carte PCB facultative (option)
Pour l'installation du contrôleur à distance, veuillez vous reporter au manuel
d'installation et d'utilisation livré avec le contrôleur à distance. Chaque unité
intérieure doit être connectée à un contrôleur à distance compatible avec le
4
86]. Seuls les raccords mécaniques (par ex. les
4
98].
b b
c c
d d
e
h h
4
charge" [ 68] pour vérifier si
"18.3 Vérification de la
RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02
