RXYSA4~6A7V/Y1B
Climatiseur système VRV 5-S
4P600330-1D – 2023.02

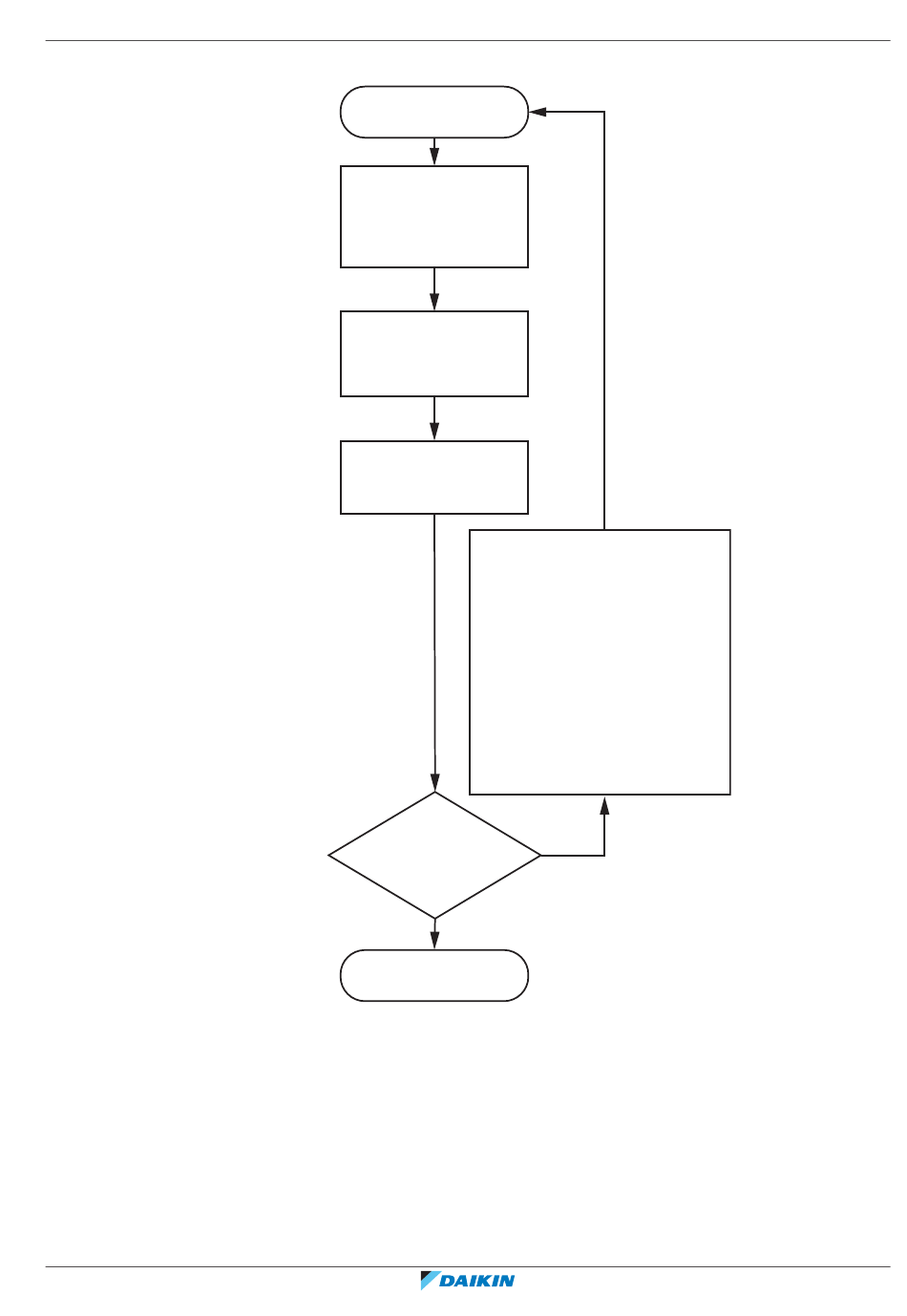

Organigramme
Vérifiez si la taille des pièces
est conforme aux exigences
Déterminez la superficie de toutes les
pièces dans lesquelles une unité
intérieure est installée ou qui sont
desservies par une unité intérieure sous
gaine provenant d'une autre pièce.
Voir l'étape 1 du texte ci-dessus.
A [m²]
Déterminez la limite totale de charge
à partir des graphiques pour l'étage de
sous-sol le plus bas et d'autres étages.
Voir l'étape 2 du texte ci-dessus.
Limite de charge
totale [kg]
Déterminez la charge totale du
système. Voir l'étape 3 du texte
ci-dessus.
Quantité de charge
totale [kg]
Quantité de charge
totale du système
<
Limite de charge totale?
Démarrez l'installation
16 Exigences spéciales pour les unités R32
|
Modifiez l'installation:
1. Augmentez la superficie de la pièce.
OU
2. Réduisez la longueur des tuyaux en changeant
leur disposition.
OU
3. Augmentez la hauteur d'installation de l'unité ou
la hauteur du conduit.
OU
4. Ajoutez des contre-mesures supplémentaires
comme décrit dans la législation applicable.
OU
5. Ajustez le système avec des calculs plus
détaillés dans VRV Xpress.
Voir l'étape 4 du texte ci-dessus.
NON
OUI
